Семейство мощных интеллектуальных ключей для автомобильных приложений VIPower™ M0-5Enhanced от компании "STMicroelectronics"
Семейство интеллектуальных ключей VIPower™ M0-5Enhanced компании "STMicroelectronics" представляет интерес для инженеров, разрабатывающих приложения, где ключевые элементы должны обладать высокой надежностью, а в случае отказа ключа на управляющий элемент системы должна быть выведена информация об отказе элемента.
Ключи, выпускаемые "STMicroelectronics", имеют полный комплекс внутренних защит:
- защиту от перегрева кристалла,
- защиту от перенапряжения,
- защиту от обрыва или короткого замыкания ключа на землю и шину питания,
- могут работать в температурном диапазоне от -40 °C до +150 °C.
В семействе интеллектуальных ключей представлены одиночные, сдвоенные и счетверенные ключи. В микросхемы интегрирован аналоговый датчик тока и логический выход, дающий информацию о сбое в работе ключа. Сопротивление канала ключа RDS(ON) может иметь значение от 4 мОм до 500 мОм. Для удобства применения компания выпускает ключи в различных корпусах. Ключи могут работать с любым типом нагрузки: резистивной, индуктивной и емкостной. Входы и выходы ключей совместимы с логическим уровнем КМОП, управление ключами, возможно, любым микроконтроллером.
Особенности:
- Сверхнизкий ток потребления в режиме Standby
- Защита от превышения напряжения
- Ограничение тока нагрузки
- Защита при отключении ключа от питания или земли
- Тепловая защита и система диагностики
- Защита при обрыве нагрузки и коротком замыкании ключа
- Защита аккумуляторных батарей от переполюсовки
- Защита от электростатических разрядов
Диагностика ключей:
- Аналоговый датчик тока
- Логический сигнал статуса ключа

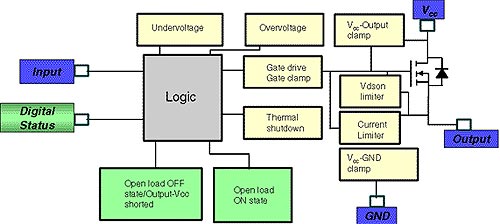

Блок-схема интеллектуального ключа с логическим выходом "статус":

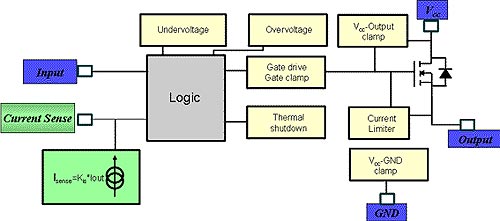

Блок-схема интеллектуального ключа с аналоговым датчиком тока:
| Наименование | Тип корпуса | Количество ключей в корпусе | Диапазон рабочего напряжения питания, (В) | Максимальное напряжение ключа, (В) | Максимальное сопротивление канала, (мОм) | Значение ограничения тока через ключ, (А) |
| VN5E160S | SO-8 | 1 | 4,5 - 28 | 41 | 160 | 10 |
| VN5E050J | PowerSSO-12 | 1 | 4,5 - 28 | 41 | 50 | 27 |
| VN5E050AJ | PowerSSO-12 | 1 | 4,5 - 28 | 41 | 50 | 27 |
| VN5E025AJ | PowerSSO-12 | 1 | 4,5 - 28 | 41 | 25 | 60 |
| VND5E160J | PowerSSO-12 | 2 | 4,5 - 28 | 41 | 160 | 10 |
| VND5E160AJ | PowerSSO-12 | 2 | 4,5 - 28 | 41 | 50 | 10 |
| VND5E050J | PowerSSO-12 | 2 | 4,5 - 28 | 41 | 50 | 27 |
| VND5E050AJ | PowerSSO-12 | 2 | 4,5 - 28 | 41 | 50 | 27 |
| VND5E050K | PowerSSO-24 | 2 | 4,5 - 28 | 41 | 50 | 27 |
| VND5E050AK | PowerSSO-20 | 2 | 4,5 - 28 | 41 | 50 | 27 |
| VND5E025AK | PowerSSO-21 | 2 | 4,5 - 28 | 41 | 25 | 60 |
| VNQ5E160K | PowerSSO-22 | 4 | 4,5 - 28 | 41 | 160 | 10 |
| VNQ5E050K | PowerSSO-23 | 4 | 4,5 - 28 | 41 | 50 | 27 |
| VNQ5E050AK | PowerSSO-24 | 4 | 4,5 - 28 | 41 | 50 | 27 |
| VN5E016AH | HPAK | 1 | 4,5 - 28 | 41 | 16 | 73 |
| VN5E010AH | HPAK | 1 | 4,5 - 28 | 41 | 10 | 85 |
| VND5E012AY | PowerSSO-36D | 2 | 4,5 - 28 | 41 | 12 | 74 |
| VND5E008AY | PowerSSO-36D | 2 | 4,5 - 28 | 41 | 8 | 85 |
| VND5E006ASP | PowerSSO-16 | 2 | 4,5 - 28 | 41 | 6 | 100 |
| VNQ5E250AJ | PowerSSO-16 | 4 | 4,5 - 28 | 41 | 250 | 5 |
| VNQ5E160AK | PowerSSO-24 | 4 | 4,5 - 28 | 41 | 160 | 10 |
Применение:
- Светодиодные светильники
- Системы "Умный дом"
- Автомобильные системы управления
- Управление форсунками в системах подачи топлива автомобилей
- Управление климатом
- Коммутация всех видов нагрузок: резистивной, индуктивной, емкостной.
