Понижающие DC-DC преобразователи напряжения компании "Fairchild Semiconductor"

Компания "Fairchild Semiconductor" выпускает большой ассортимент современных DC-DC преобразователей напряжения. Предлагаем, познакомиться с линейкой понижающих DC-DC преобразователей предназначенных для применения в портативных устройствах с питанием от батарей. Преобразователи обладают высокой эффективностью, при высокой частоте преобразования, малыми габаритами, низким током потребления в рабочем режиме и минимальным потреблением в спящем режиме. Микросхемы работают в широком диапазоне входных напряжений от 2,5 до 24В, есть защита от понижения/превышения напряжения, превышения тока и перегрева.

Наименование	Входное напряжение, (В)	Выходной ток, (А)	Выходное напряжение, (В)	Рабочая частота, (Гц)	КПД, (%)	Корпус
FAN21SV04	3.0 – 24.0	4.0	0.8 – 80% Uвх.	200 - 600	94	MLP 5x6
FAN21SV06	3.0 – 24.0	6.0	0.8 – 80% Uвх.	200 - 600	94	MLP 5x6
FAN2001	2.5 – 5.5	1.0	0.8 – Uвх.	1300	96	MLP
FAN2002	2.5 – 5.5	1.0	0.8 – Uвх.	1300	96	MLP
FAN2103	3.0 – 24.0	3.0	0.8 – 90% Uвх.	200 - 600	95	MLP 5x6
FAN2106	3.0 – 24.0	6.0	0.8 – 90% Uвх.	200 - 600	95	MLP 5x6
FAN2108	3.0 – 24.0	8.0	0.8 – 80% Uвх.	200 - 600	95	MLP 5x6
FAN2110	3.0 – 24	10.0	0.8 – 80%Uвх.	200-600	93	MLP 5x6
FAN2011	4.5 – 5.5	1.5	0.8 – Uвх.	1300	95	MLP
FAN2012	4.5 – 5.5	1.5	0.8 – Uвх.	1300	95	MLP
FAN5307	2.5 – 5.5	0.3	0.8 – 80%Uвх.	800 - 1200	95	MLP SOT-23
FAN5308	2.5 – 5.5	0.8	0.8 – Uвх.	1300	96	MLP
FAN5358	2.7 – 5.5	0.5	1.0, 1.2, 1.3, 1.8	2000	95	SC-70
FAN5361	2.3 – 5.5	0.6	1.233, 1.5, 1.82	6000	91	UMLP WL-CSP
FAN5902	2.7 – 5.5	0.8	0.4 - Uвх	6000	92	WL-CSP

Новое семейство интегральных стабилизаторов TinyBuck от компании "Fairchild Semiconductor" включает в себя линейку интегральных микросхем FAN21xx работающих с токами нагрузки от 3 до 10 А. Микросхемы входящие в состав семейства имеют высокий КПД и является на сегодняшний момент самым миниатюрным по габаритам импульсными понижающими стабилизаторами, их размер составляет всего - 5x6 мм.

Область применения новой линейки включает в себя широкий спектр различных электронных устройств, такие как: абонентские приставки, кабельные модемы, бортовую электронику транспортных средств, медицинские приборы, системы светодиодного освещения, промышленные приборы, и, что более интересно, UMPC, ноутбуки и blade-серверы.

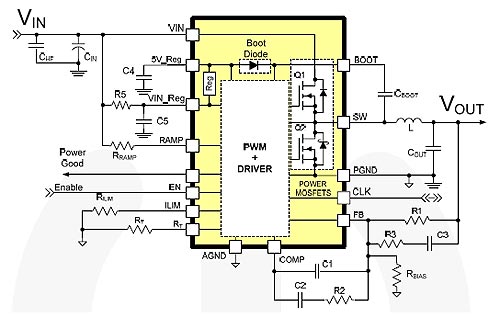

Типовая схема включения преобразователей FAN21SV04, FAN21SV06, FAN2103, FAN2106, FAN2108, FAN2110

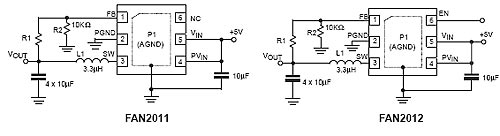

Еще одна новинка от "Fairchild Semiconductor" - это четверка высокоэффективных, малошумящих понижающих стабилизаторов FAN2001_2 и FAN2011_12. Эти стабилизаторы отличаются от аналогичных применением в ШИМ-контроллере режима обратной связи по току. Стабилизаторы могут работать в диапазоне входного напряжения от 2,5В до 5,5В, стабилизировать на нагрузке напряжение от 0,8 до 5,5В, при токе 1А (для FAN2001 и FAN2002) или 1,5А (FAN2011, FAN2012). Это изделие идеально подходит для систем с питанием от батарей, т.к имеет очень низкий потребляемый ток и несколько энергосберегающих режимов.

Фирма производитель рекомендует применение этих стабилизаторов для таких устройств  как сотовые телефоны и другие портативные системы связи: ноутбуки, жесткие диски, цифровые видеокамеры.



Следующая линейка новинок от "Fairchild Semiconductor": целая серия малогабаритных стабилизаторов для систем батарейного питания. Пара высокочастотных, малошумящих стабилизаторов FAN5307 и FAN5308 имеют модификации, как с фиксированными выходными напряжениями, так и с возможностью регулировки. Максимальный ток нагрузки для FA5307 300мА, а для FAN5308 - 800мА. FAN5307 имеет варианты исполнения в двух корпусах, SOT-23-5 и MLP-6, FAN5308 только в корпусе MLP-6. Микросхемы могут работать в диапазоне входных напряжений от 2,5 до 5,5В.





Стабилизатор FAN5358 работает на частоте 2МГц, имеет ряд фиксированных напряжений от 1,0 до 1,8В и обеспечивает ток нагрузки до 500 мА, выпускается в миниатюрном корпусе SC-70 2х2,2 мм. Для включения микросхемы необходимо только три внешних элемента: индуктивность 2.2мГн и два конденсатора, емкостью 4,7мкФ, на выход и на вход преобразователя. Собственное потребление этого стабилизатора менее 25 мкА, в спящем режиме порядка 1мкА.

Типовая схема включения FAN5358

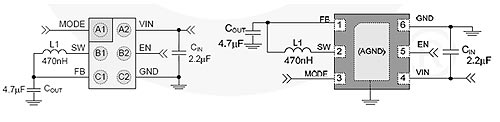

Самый миниатюрный преобразователь из этой линейки - FAN5361, имеет рабочую частоту 6МГц, выпускается в двух корпусах: UMLP-6 размерами 2x2 мм и WLCSP размерами 1х1,5 мм. Для использования необходимо подключить только три внешних компонента: индуктивность 470нГн и два конденсатора, емкостью 2,2 мкФ. Преобразователь имеет малый собственный потребляемый ток. Ток потребления преобразователем в спящем режиме, не превышает 1 мкА.



Микросхема FAN5902 -  высокочастотный, малогабаритный преобразователь с рабочей частотой 6Мгц, работающий в диапазоне входных напряжений от 2,7 - 5,5В, с рабочим током нагрузки 800мА и возможность динамического изменения выходного напряжения в диапазоне от 0,8 - 3,4В (диапазон выходного напряжения может быть расширен практически до уровня входного напряжения). Преобразователь разработан для питания оконечных каскадов радиочастотных усилителей. Выходное напряжение преобразователя задается с выхода внешнего ЦАП. Для использования преобразователь требует три внешних пассивных элемента: индуктивность 470нГн, входную емкость 10 мкФ, и выходной конденсатор емкостью 2,2 мкФ.



Фирма производитель рекомендует применение этих стабилизаторов для таких устройств  как сотовые телефоны и другие портативные системы связи: ноутбуки, жесткие диски, цифровые видеокамеры.
