Новое поколение транзисторов SupreMOS™ MOSFETs от компании "Fairchild Semiconductor"
SupreMOS - это новое поколение 600В MOSFET транзисторов, выполненных по технологии super-junction. Эти MOSFET-ы - с сопротивлением открытого канала 165 мОм FCP22N60N, FCPF22N60NT и FCA22N60N, и 199 мОм - максимум FCP16N60N, FCPF16N60NT и FCA16N60N имеют лучшие в своем классе характеристики по быстродействию (di/dt и dv/dt) и позволяют повысить надежность резонансных, LLC и мостовых преобразователей импульсных источников питания (SMPS).
Наименование | Минимальное напряжение пробоя, В | Максимальное значение сопротивления канала в открытом состоянии, при напряжении затвор-исток 10В | Рабочий ток, А | Корпус |
FCA16N60N | 600 | 0,199 | 16 | TO3PN |
FCP16N60N | 600 | 0,199 | 16 | TO220 |
FCPF16N60NT | 600 | 0,199 | 16 | TO220F |
FCA22N60N | 600 | 0,165 | 22 | TO3PN |
FCP22N60N | 600 | 0,165 | 22 | TO220 |
FCPF22N60NT | 600 | 0,165 | 22 | TO220F |

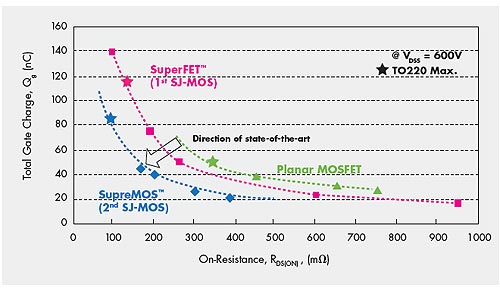

Комбинация такого низкого сопротивления открытого канала Rds(on) и величины заряда затвора дает улучшение характеристики FOM (Figure of Merit) на 40% по сравнению с 600В MOSFET серии SuperFET.
FOM - это комплексная характеристика MOSFET компании "Fairchild Semiconductor", учитывающая два основных параметра - сопротивление открытого канала и общий заряд затвора.

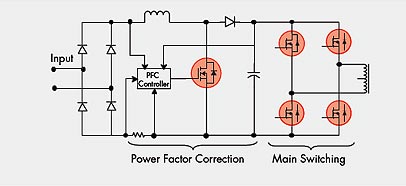

Типовое решение для построения AC/DC преобразователя:
