Предлагаем готовое решение для подключения TFT - индикаторов к любым микроконтроллерам с SPI интерфейсом.

Группа компаний Промэлектроника
7 сентября 2009 г.

TFT-компаньон предназначен для подключения TFT-модуля с цифровым интерфейсом к произвольному микроконтроллеру, имеющему интерфейс SPI. Вывод на экран может производиться как попиксельно (16 бит на пиксел), так и при помощи команд вывода графических примитивов (линий, закрашенных областей, текста и т.д.).
TFT-компаньон имеет встроенную флэш-память, в которой пользователь может хранить изображения, шрифты и наборы команд (скрипты). Поддерживается работа с сенсорной панелью и текстовым курсором.

Поддерживаемые индикаторы:
- диагональ 5.7": Multi Inno MI0570KT, MI0570KT-1, MI0570ET-2, MI0570ET-3;
- диагональ 7.0": Multi Inno MI0700NT, MI0700NT-1.

Возможности TFT-компаньона:

  • Позволяет подключать TFT-модуль к любому микроконтроллеру по SPI интерфейсу;
  • Имеет полнофункциональный набор команд вывода графических примитивов;
  • Позволяет многократно сократить вычислительные затраты на обслуживание графического интерфейса пользователя;
  • Кардинально упрощает применение TFT-модулей в пользовательской системе.
  • Добавить цветной интерфейс в изделие - не сложнее, чем поставить микросхему флэш-памяти с интерфейсом SPI.
  • TFT-компаньон состоит из двух плат: основной - процессорной платы и дочерней, служащей для подключения к конкретному TFT-модулю.

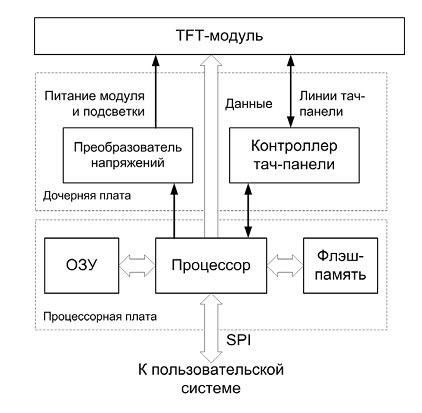

    Структура TFT-компаньона:

    Процессорная плата неизменна для всех типов TFT-модулей, разрешением от 320х240 до 1280х1024. Процессор, установленный на ней, принимает и обрабатывает команды от пользовательской системы по интерфейсу SPI и обеспечивает регенерацию изображения на экране из ОЗУ, размещенного на плате. ОЗУ содержит 4 видеостраницы. Для каждого типа индикатора создается своя дочерняя плата.
    Она может содержать:
    - Преобразователи питающих напряжений;
    - Схемы генерации VCOM и напряжений гамма-коррекции;
    - DC/DC преобразователь для питания LED-подсветки с программной регулировкой яркости;
    - Контроллер тач-панели и разъем для ее подключения;
    - Разъем для подключения TFT-модуля.

    Процессорная плата припаивается к дочерней плате при монтаже. Две платы поставляются только комплектом.

    Наименование Краткое описание Внешний вид Минимальная оптовая партия, шт. Оптовая цена*, руб.
    TFT-компаньон 5.7" Контроллер 5.7" TFT MI0570KT (MI0570KT-1) с интерфейсом SPI 10 2402,41
    TFT-компаньон 7.0" Контроллер 7.0" TFT MI0700NT (MI0700NT-1) с интерфейсом SPI 10 2402,41



     *Приведены оптовые цены с учетом НДС. В случае заказа количества менее оптового, будут действовать мелкооптовые или розничные цены.

    Получить более подробную информацию Вы можете в отделе дистрибуции:

    Бренд-менеджер отдела дистрибуции:
    Колганов Игорь
    E-mail: kolganov@promelec.ru
    Телефон: +7 (343) 245 68 20
    +7 (343) 372 92 42

    Техническая поддержка:
    Колесников Никита
    E-mail: support@promelec.ru
    Телефон: +7 (343) 372 92 27



    ЗАО "ПРОМЭЛЕКТРОНИКА" - официальный диcтрибьютор компании "MULTI-INNO Technology Co., Ltd "
