Крупное поступление SMD-резисторов Hong Kong Resistors Manufactory International Ltd.
Hong Kong Resistors Manufactory International Ltd – производитель резисторов и других электронных компонентов, базирующийся в Гонконге. Компания специализируется на разработке и производстве широкого ассортимента резисторов, включая чип-резисторы (SMD-резисторы), металлопленочные резисторы, проволочные резисторы, а также прецизионные и высокоточные резисторы.
Несмотря на то, что резистор – это первое с чем сталкивается начинающий электронщик, нужно отметить тот факт, что понятие "чип-резистор" не ограничивается характеристиками "номинальное сопротивление" и "типоразмер".
Просматривая каталоги Hong Kong Resistors Manufactory International, первое, что можно заметить после маркировки резистора – это слова “толстопленочный чип-резистор”. Это означает, что резистор выполнен по следующей технологии: на керамическую подложку (обычно из оксида алюминия, Al₂O₃) наносится резистивная паста, состоящая из смеси металлических частиц (например, оксидов серебра, палладия или рутения), стекла и органических связующих веществ. После нанесения пасты подложка подвергается обжигу при высокой температуре (обычно 800–1000°C), в результате чего органические компоненты выгорают, а металлические и стеклянные частицы образуют прочный резистивный слой. Посредством такой технологии возможно получать резисторы от единиц Ом до нескольких мегаом с допуском ±1-5%, что делает толстопленочные резисторы подходящими для многих приложений.
Следующее, на что необходимо обратить внимание, – корпус. Размеры SMD-резисторов обозначаются четырёхзначным кодом: первые две цифры – длина, вторые две – ширина (в тысячных долях дюйма). В таблице 1 приведена расшифровка маркировки в дюймах.

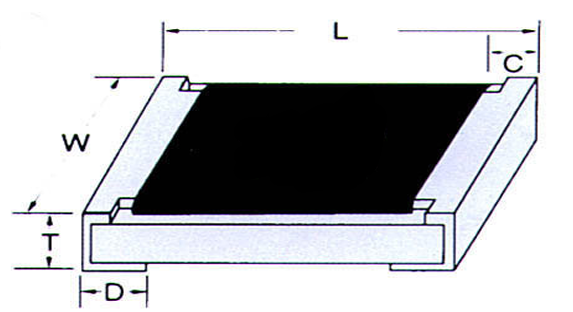

Таблица 1 – типоразмеры чип-резисторов
|
Размер |
L (мм) |
W (мм) |
T (мм) |
C (мм) |
D (мм) |
|
0201 |
0.60 ±0.03 |
0.30 ±0.03 |
0.23 ±0.03 |
0.15 ±0.05 |
0.15 ±0.05 |
|
0402 |
1.00 ±0.10 |
0.50 ±0.05 |
0.35 ±0.05 |
0.20 ±0.10 |
0.25 ±0.10 |
|
0603 |
1.60 ±0.10 |
0.80 ±0.10 |
0.45 ±0.10 |
0.25 ±0.15 |
0.30 ±0.15 |
|
0805 |
2.00 ±0.10 |
1.25 ±0.10 |
0.50 ±0.10 |
0.35 ±0.20 |
0.30 ±0.20 |
|
1206 |
3.10 ±0.10 |
1.60 ±0.10 |
0.55 ±0.10 |
0.45 ±0.20 |
0.40 ±0.20 |
|
1210 |
3.10 ±0.10 |
2.50 ±0.10 |
0.55 ±0.10 |
0.45 ±0.25 |
0.45 ±0.25 |
|
1218 |
3.10 ±0.10 |
4.60 ±0.10 |
0.55 ±0.10 |
0.45 ±0.25 |
0.45 ±0.25 |
|
1812 |
4.50 ±0.10 |
3.10 ±0.20 |
0.55 ±0.05 |
0.55 ±0.20 |
0.70 ±0.20 |
|
2010 |
5.00 ±0.20 |
2.50 ±0.15 |
0.55 ±0.10 |
0.60 ±0.25 |
0.50 ±0.25 |
|
1225 |
3.10 ±0.15 |
6.30 ±0.15 |
0.90 ±0.15 |
0.60 ±0.30 |
0.80 ±0.25 |
|
2512 |
6.35 ±0.20 |
3.10 ±0.15 |
0.55 ±0.10 |
0.60 ±0.25 |
0.60 ±0.25 |
Сопротивление – основной и самый понятный параметр резистора. Однако стоит сделать важное уточнение: резистора с точным номиналом, который может потребоваться в вашей схеме (например, 1235.74 Ом), может и не существовать. Это связано с тем, что все номиналы резисторов стандартизированы и объединены в так называемые ряды: E6, E12, E24, E48, E96 и E192. Напомним, что цифра после буквы «E» указывает на количество номиналов в одной декаде (например, от 1 до 10, от 10 до 100, от 100 до 1000 и так далее).
Каждый ряд определяет не только доступные номиналы, но и допуск резистора. Например, ряд E3 включает всего три значения: 1, 2.2 и 4.7. Все возможные значения сопротивлений в окрестностях этих номиналов покрываются допустимым отклонением, которое для ряда E3 составляет ±30%. Таким образом, выбор ряда напрямую влияет на точность резистора и его пригодность для конкретной задачи.
Не менее важным параметром резистора, помимо сопротивления, является его мощность. Номинальная мощность резистора определяет, сколько энергии в ваттах резистор способен рассеять при температуре окружающей среды 70 °С. Этот параметр напрямую связан с площадью поверхности резистора: чем больше мощность, тем больше размеры резистора, так как требуется эффективно отводить тепло, помимо отвода тепла по проводникам печатной платы, что необходимо учитывать при подборе элементной базы.
Важными характеристиками являются и температурные параметры. Поскольку протекание тока через резистор сопряжено с выделением тепла, необходимо учитывать температурный коэффициент сопротивления, который показывает, насколько изменяется сопротивление резистора при изменении температуры на 1°C. Чем меньше значение ТКС, тем более стабильное сопротивление имеет резистор. Измеряется этот показатель в ppm/°C (частей на миллион на градус Цельсия): например, показатель 200 ppm/°C означает, что с каждым градусом сопротивление не изменится больше, чем на 200 Ом на каждый МОм общего сопротивления (данный параметр не указан в карточке товара, подробнее о нем смотрите в документации). Температурный диапазон – это диапазон температур, в котором резистор может работать без потери своих характеристик и без риска повреждения. Обычно этот диапазон указывается производителем и зависит от материалов и технологии изготовления резистора.
Подробнее с ассортиментом резисторов компании Hong Kong Resistors Manufactory International Ltd. можно ознакомиться по ссылке.

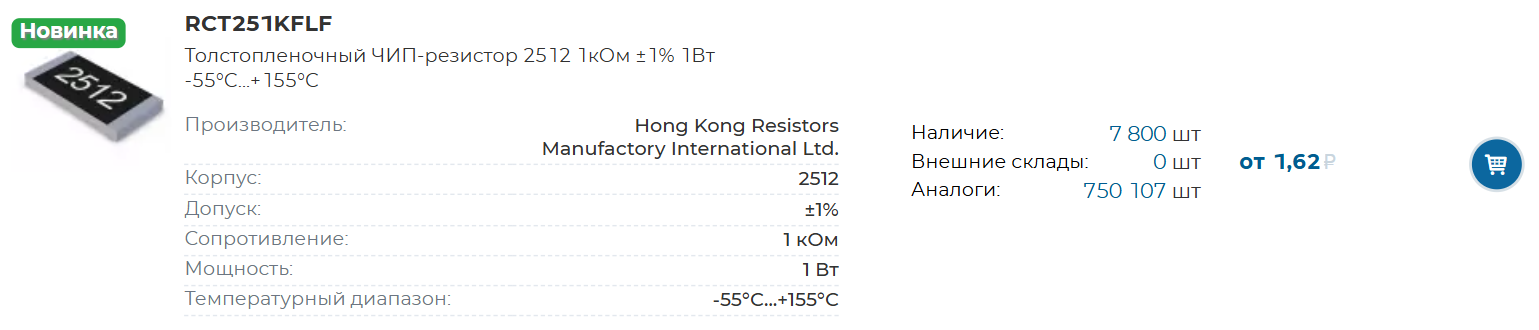

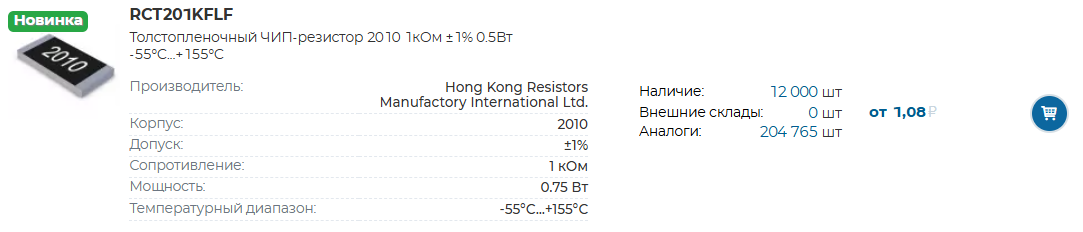

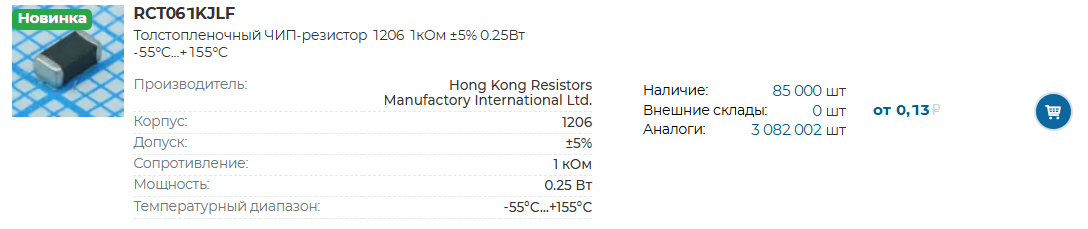

RCT0210KJLF
Толстопленочный ЧИП-резистор 0402 10кОм ±5% 0.063Вт -55°С...+155°С
RCT024K7JLF
Толстопленочный ЧИП-резистор 0402 4.7кОм ±5% 0.063Вт -55°С...+155°С
RCT020RJLF
Толстопленочный ЧИП-резистор 0402 0Ом 0.063Вт -55°С...+155°С
RCT021KFLF
Толстопленочный ЧИП-резистор 0402 1кОм ±1% 0.063Вт -55°С...+155°С
RCT02300RFLF
Толстопленочный ЧИП-резистор 0402 300Ом ±1% 0.063Вт -55°С...+155°С
RCT0247KFLF
Толстопленочный ЧИП-резистор 0402 47кОм ±1% 0.063Вт -55°С...+155°С
RCT020RFLF
Толстопленочный ЧИП-резистор 0402 0Ом 0.063Вт -55°С...+155°С
RCT02100RFLF
Толстопленочный ЧИП-резистор 0402 100Ом ±1% 0.063Вт -55°С...+155°С
RCT02100KFLF
Толстопленочный ЧИП-резистор 0402 100кОм ±1% 0.063Вт -55°С...+155°С
RCT024K7FLF
Толстопленочный ЧИП-резистор 0402 4.7кОм ±1% 0.063Вт -55°С...+155°С
RCT032KFLF
Толстопленочный ЧИП-резистор 0603 2кОм ±1% 0.1Вт -55°С...+155°С
RCT031KJLF
Толстопленочный ЧИП-резистор 0603 1кОм ±5% 0.1Вт -55°С...+155°С
RCT033KJLF
Толстопленочный ЧИП-резистор 0603 3кОм ±5% 0.1Вт -55°С...+155°С
RCT03470RJLF
Толстопленочный ЧИП-резистор 0603 470Ом ±5% 0.1Вт -55°С...+155°С
RCT03510RJLF
Толстопленочный ЧИП-резистор 0603 510Ом ±5% 0.1Вт -55°С...+155°С
RCT03100RJLF
Толстопленочный ЧИП-резистор 0603 100Ом ±5% 0.1Вт -55°С...+155°С
RCT03510RFLF
Толстопленочный ЧИП-резистор 0603 510Ом ±1% 0.1Вт -55°С...+155°С
RCT030RFLF
Толстопленочный ЧИП-резистор 0603 0Ом 0.1Вт -55°С...+155°С
RCT03150KFLF
Толстопленочный ЧИП-резистор 0603 10Ом ±1% 0.1Вт -55°С...+155°С
RCT030RJLF
Толстопленочный ЧИП-резистор 0603 0Ом 0.1Вт -55°С...+155°С
RCT0322KJLF
Толстопленочный ЧИП-резистор 0603 22кОм ±5% 0.1Вт -55°С...+155°С
RCT035K1FLF
Толстопленочный ЧИП-резистор 0603 5.1кОм ±1% 0.1Вт -55°С...+155°С
RCT031K5FLF
Толстопленочный ЧИП-резистор 0603 1.5кОм ±1% 0.1Вт -55°С...+155°С
RCT0347KFLF
Толстопленочный ЧИП-резистор 0603 47кОм ±1% 0.1Вт -55°С...+155°С
RCT03200KFLF
Толстопленочный ЧИП-резистор 0603 200кОм ±1% 0.1Вт -55°С...+155°С
RCT03330RFLF
Толстопленочный ЧИП-резистор 0603 330Ом ±1% 0.1Вт -55°С...+155°С
RCT03100KJLF
Толстопленочный ЧИП-резистор 0603 100кОм ±5% 0.1Вт -55°С...+155°С
RCT0310RFLF
Толстопленочный ЧИП-резистор 0603 10Ом ±1% 0.1Вт -55°С...+155°С
RCT031MFLF
Толстопленочный ЧИП-резистор 0603 1МОм ±1% 0.1Вт -55°С...+155°С
RCT0310RJLF
Толстопленочный ЧИП-резистор 0603 10Ом ±5% 0.1Вт -55°С...+155°С
