ЗАО "ПРОМЭЛЕКТРОНИКА" предлагает макетную плату STM32-P103 для популярного процессора STM32F103RBT6 (Семейство ARM CORTEX M3)

Группа компаний Промэлектроника
5 июня 2009 г.

Семейство микроконтроллеров ARM CORTEX M3 последние месяцы вызвало бурный интерес у компаний-производителей электроники. Многие разработчики с успехом пользуются широкими возможностями этого ядра и высоким быстродействием.

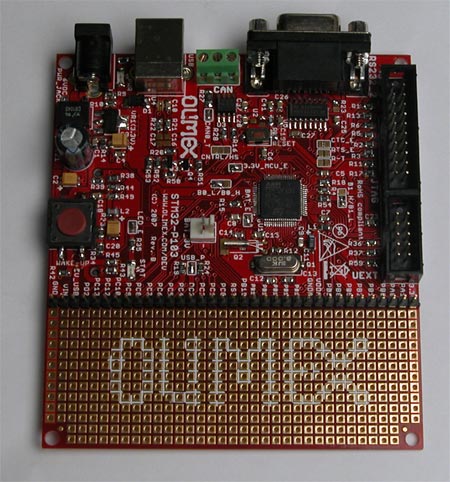

Начинающим разработчикам предлагается широкий выбор отладочных средств, позволяющих сократить время разработки и в сжатые сроки освоить данное семейство ИС. ЗАО "Промэлектроника" предлагает макетную плату STM32-P103 , на которой уже установлен процессор STM32F103RBT6, необходимая "обвязка", разъемы для подключения внешних устройств и предусмотрено поле для макетирования. С помощью этой платы инженеры смогут собрать проектируемое устройство "на коленках". Разработка программ может быть выполнена с помощью различных сред разработки, варианты которых приведены ниже. Для отладки кода на плате предусмотрен разъем для подключения JTAG. В качестве отладчика может быть использован бюджетный программатор/эмулятор ARM-JTAG .

Особенности макетной платы STM32-P103:

- Установлен микроконтроллер STM32F103RBT6 (ARM 32 bit CORTEX M3™, 128 кБ Flash, 20кБ RAM, USB, CAN, 2xI2C, 2xADC 12 бит, 3xUART, 2xSPI, 3 таймера, максимальная частота 72МГц)
- Интерфейсы SD/MMC, USB, последовательный
- Интерфейс отладки JTAG
- Статусный светодиод
- Установлен стабилизатор напряжения 3,3В (Imax=800мА)
- Размер 100мм х 90мм

Полезные ссылки:

Руководство пользователя:STM32-P103
Схема платы: STM32-P103 schematic
JTAG connector (top view)

Примеры программ:

  • Blinking LED C source for EW-ARM 5.11
  • Sample mouse driver C source for EW-ARM 5.11
  • Mass Storage C source for EW-ARM 5.11
  • USB-to-RS232 Virual COM port C source for EW-ARM 5.11
  • Blinking LED project for GCC + Eclipse + OpenOCD
  • OpenOCD + Eclipse set of projects 1.00

    Программаторы/Эмуляторы:

    Производства компании OLIMEX:
    ARM-JTAG
    ARM-USB-OCD
    ARM-USB-TINY
    ARM-JTAG-EW

    Универсальная макетная плата MCU: описание

    Новость по другим отладочным средствам: STM32-comStick

    Получить более подробную информацию по продукции "STMicrolectronics" и заказать образцы и отладочные средства Вы можете, обратившись в отдел дистрибуции:

    Руководитель отдела дистрибуции:
    Суворова Полина
    E-mail: polina@promelec.ru
    Телефон: +7 (343) 245 68 20

    Техническая поддержка:
    Мишан Михаил
    E-mail: mishan@promelec.ru
    Телефон: +7 (343) 372 92 27
