Датчики давления от Metrodyne

Metrodyne Microsystem Corp. была учреждена в 1997 году и первой в индустрии начала использовать МЭМС-технологию (технология микроэлектромеханических систем) для производства датчиков давления. Будучи основателем этого направления, компания сохраняет лидерство и поддерживает заработанную за годы работы отличную репутацию, предлагая высококачественные и высокотехнологичные сенсоры. Её продукция используется в медицинском, промышленном оборудовании, автомобильной электронике и бытовой технике.

В основу датчиков давления, поставляемых Metrodyne, входят пьезорезистивные элементы. Пьезорезистор (тензорезистор) – электронный прибор, который изменяет своё удельное сопротивление при изменении давления на него. В ассортимент продукции компании входят сенсоры, рассчитанные на давление в от 1 до 500 фунтов на квадратный дюйм, или psi (1 psi = 6894,75729 Па), доступные как в DIP-, так и в SMD-исполнениях.

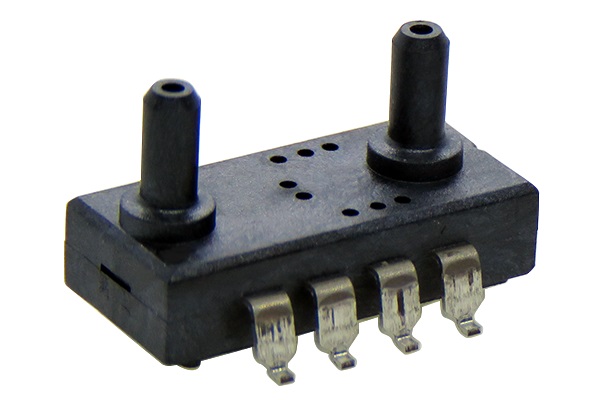

Среди новинок от Metrodyne на складе "Промэлектроники" отметим модель MPS-3600 (рисунок 1), представляющую собой датчик давления дифференциального типа. Суть его работы заключается в измерении перепада давления между двумя областями, по одной на каждой стороне сенсора.

Рисунок 1 – Датчик давления MPS-3600 в различных проекциях согласно документации на прибор. Размеры приведены в мм

У данной модели датчика много преимуществ — благодаря применению тонкоплёночной МЭМС-технологии он обладает компактными размерами и высокой надёжностью, отличной точностью и линейностью, а также низким энергопотреблением. Технологии Metrodyne позволяют снизить гистерезис тензорезистора, лежащего в основе прибора, что дополнительно повышает качество измерений и долговечность сенсора. Гистерезис тензорезистора представляет собой разницу между относительными изменениями сопротивления в случае одинаковой деформации при нагрузке и разгрузке тензорезистора под действием внешнего давления.
Модель MPS-3600 рекомендуется к применению в вентиляционных системах, медицинских приборах, пневматических узлах, а также в устройствах климат-контроля. Отметим, что датчик прекрасно подойдёт для OEM-производства. Рабочий диапазон температур составляет -40...+85°C, а измеряемое давление зависит от конкретной модели. Доступны номиналы: 0.5, 1, 5.8, 15, 30, 100 psi.

Карточки на датчики давления Metrodyne, в том числе MPS-3600 приведены ниже. На страницах товаров доступны даташиты от производителя. Полный список датчиков давления Metrodyne доступен по ссылке.
