Датчики Холла от Nanjing AH Electronic Science & Technology Co., Ltd. Датчики Холла от Nanjing AH Electronic Science & Technology Co., Ltd.

Первый датчик Холла, разработанный непосредственно в Китае, появился в 1980 г. благодаря работе команды учёных в г. Нанкин. Компания Nanjing AH Electronic Science & Technology Co., Ltd. (AHEST) была образована в 2003 г., собрав под своим крылом множество экспертов в области исследования магнитных полей и разработки соответствующих сенсоров. AHEST ориентируется на разработку и изготовление датчиков Холла, применяя в работе богатый опыт производства и продвинутые технологии. Компания постоянно внедряет новшества, работает над улучшением продукции. В ассортимент AHEST входят однополярные и биполярные датчики тока серии AH, датчик с защёлкой, серия линейных датчиков магтного тока, магнитный датчик с нулевым энергопотреблением серии WG и др.
Из числа новых поступлений продукции AHEST на склад "Промэлектроники" рассмотрим подробнее модель AH3517, функциональная схема которой представлена на рисунке 1.

Рисунок 1 — Функциональная схема датчика Холла AH3517:

  • Regulator – источник вторичного напряжения
  • Dynamic Offset Cancellation – компенсатор постоянной составляющей магнитного поля
  • Amp – усилитель сигнала
  • Tuned Filter – фильтр точной настройки
  • Sensitivity TC – датчик температурной компенсации
  • Offset – генератор смещения
  • Offset Control – схема управления смещением для компенсации постоянной составляющей магнитного поля

На рисунке 1 показано, что в состав AH3517 входит ряд схем для компенсации электромагнитных наводок, неизбежных при работе электронных устройств. Кроме того, для повышения точности датчика применяется как фильтр, так и схема температурной компенсации. Отметим, что эта модель на выходе даёт аналоговый сигнал.
Ключевые особенности AH3517:

  • Диапазон рабочих напряжений: 3,5....10,5 В;
  • Номинальный выходной ток: 6 мА;
  • Стабильный сигнал переключения без механического контакта и электромагнитных помех;
  • Разработан в соответствии с требованиями стандартов EU RoHS и REACH;
  • Доступен в корпусах SOT-23-3L, TO-92UA.

Модель AH3517, как и подобные ей, могут применятся в автомобильной и промышленной электронике, к примеру, в аварийных выключателях, электронных замках рулевой колонки, устройствах управления вентильными электродвигателями.
Карточки товаров, включая AH3517, приведены в таблице ниже. На странице каждого товара доступны для просмотра даташиты от производителя.

Полный список датчиков Холла AHEST в каталоге Промэлектроники.

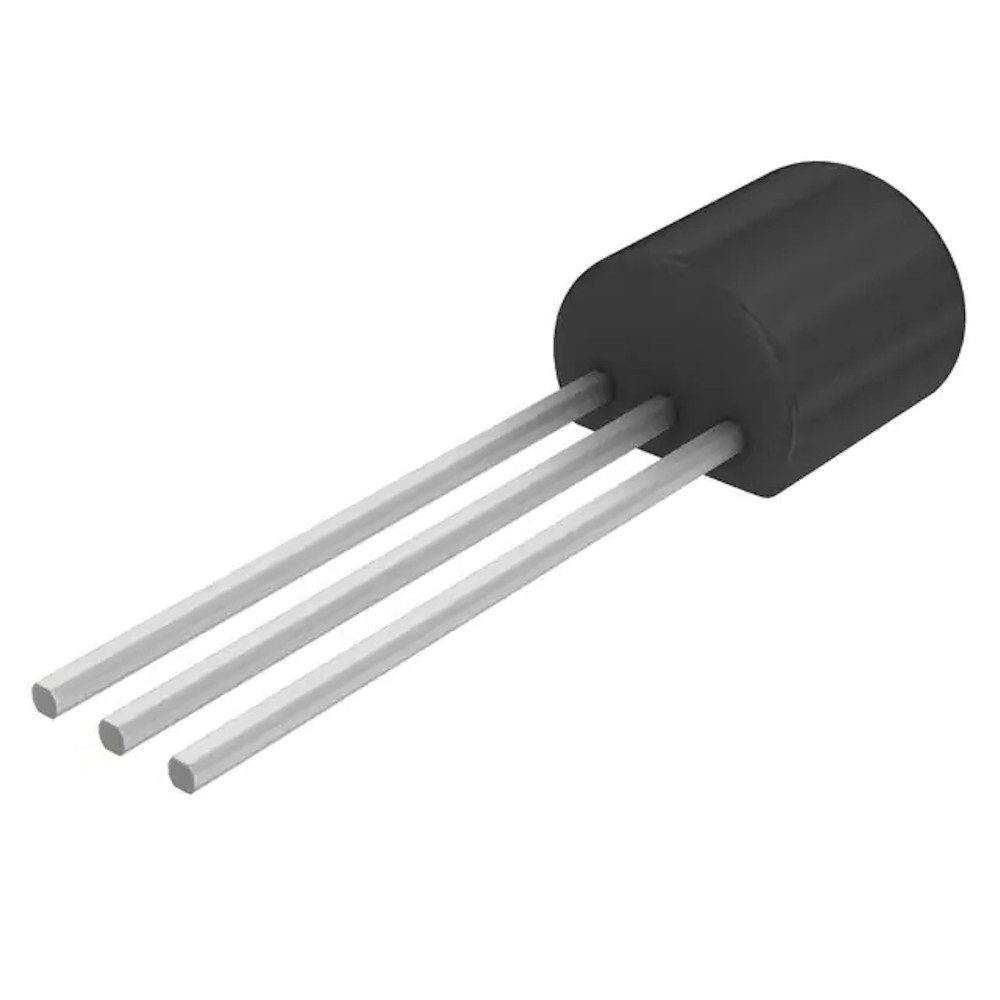

AH3517/K-UA Датчик магнитного поля линейный 29mV/mT 33mV/mT 11V Производитель: AHEST Корпус: SIP3
Наличие:
1 343 шт

Под заказ:
0 шт
Цена от:
от 24,01
AH3031/L-UA Датчик магнитного поля-защелка биполярный цифровой повышенной чувствительности -5.0mT/5.0mT 28V Производитель: AHEST Корпус: SIP3
Наличие:
579 шт

Под заказ:
0 шт
Аналоги:
5 938 шт
Цена от:
от 21,59
AH3041/L-UA Датчик магнитного поля-защелка биполярный цифровой -8.0mT/8.0mT 28V Производитель: AHEST Корпус: SIP3
Наличие:
609 шт

Под заказ:
0 шт
Аналоги:
2 332 шт
Цена от:
от 17,22
AH3051/L-UA Датчик магнитного поля-защелка биполярный цифровой -8.0mT/8.0mT 24V Производитель: AHEST Корпус: SIP3
Наличие:
1 384 шт

Под заказ:
0 шт
Аналоги:
2 054 шт
Цена от:
от 14,17
AH3131/K-M Датчик магнитного поля униполярный цифровой повышенной чувствительности 1.0mT-6.0mT 28V Производитель: AHEST Корпус: SOT23-3L
Наличие:
2 102 шт

Под заказ:
0 шт
Аналоги:
20 799 шт
Цена от:
от 16,63
AH3134/L-UA Датчик магнитного поля-защелка униполярный цифровой 3.0mT/11.0mT Производитель: AHEST Корпус: SIP3
Наличие:
3 608 шт

Под заказ:
0 шт
Цена от:
от 16,39
