На склад ЗАО "Промэлектроника" поступили образцы для тестирования от "Fairchild Semiconductor"

Группа компаний Промэлектроника
4 марта 2009 г.

FSFA2100 - интегральный ШИМ-контроллер и ключ SuperFET, специально разработанный для переключения при нулевом напряжении (ZVS) в полумостовых резонансных преобразователях с минимальным количеством внешних компонентов. Встроенный контроллер содержит генератор, драйверы верхнего и нижнего ключа, режим мягкого старта и встроенные схемы защиты. В отличие от схем на дискретных элементах, FSFA2100 позволяет уменьшить помехи преобразования, уменьшает потери коммутации, повышет общий КПД.

Технические характеристики:



  • Может быть применен для различных схем:
    - асимметричный полумостовой преобразователь
    - асимметричный обратноходовый преобразователь
    - асимметричный прямоходовый преобразователь
    - обратноходовый преобразователь с Active Clamp
  • Высокоэффективная схема ZVS (Zero Voltage Switching);
  • Встроенный ключ SuperFET c быстродействующими диодами (trr = 120 нс);
  • Фиксированный защитный интервал 200 нс, оптимальный для MOSFET транзисторов;
  • Частота преобразования до 300 кГц;
  • Встроенная схема "мягкого старта"
  • Форсирование для режима нижения потребления энергии в режиме низкого;
  • Встроенные функции защиты:
    - От перегрузки;
    - От перенапряжения;
    - От короткого замыкания;
    - От неправильного срабатывания защиты от перегрузки по току;
    - От перегрева;
  • Максимальная выходная мощность источника:
    -Без радиатора - 200 Вт;
    -С радиатором - 450 Вт.
  • Диапазон рабочих температур: -40 ... + 130 °C;
  • Максимальное напряжение ключа - 600 В;
  • Корпус - SIP-9
  • PDF:

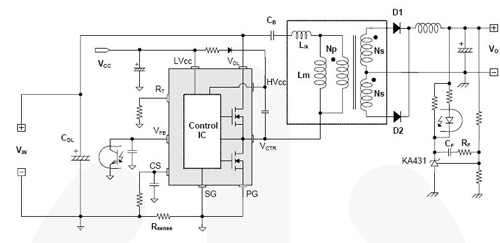

Типовое применение FSFA2100 в схеме асимметричного полумостового ШИМ-конвертора



Типовое применение FSFA2100 в схеме асимметричного полумостового ШИМ-конвертора

Применение:

- Источники питания плазменных дисплеев и LCD телевизоров;
- Настольные компьютеры и серверы;
- Источники питания для телекоммуникационных устройств;
- Источники питания аудио усилителей мощности.

Доступна для тестирования отладочная плата FEB212 (источник питания 200 Вт - 24В/8А) на основе микросхемы FSFR2100. Плата может быть предоставлена в аренду - бесплатно, или возможно ее приобретение. Также возможен заказ других отладочных (оценочных) плат "Fairchild Semiconductor", полный перечень здесь

Получить более подробную информацию по продукции "Fairchild Semiconductor" и заказать образцы Вы можете, обратившись в отдел дистрибуции:

Бренд-менеджер отдела дистрибуции:
Подрезенко Алексей
E-mail: fairchild@promelec.ru
Телефон: +7 (343) 372 92 42

Техническая поддержка:
Мишан Михаил
E-mail: mishan@promelec.ru
Телефон: +7 (343) 372 92 27

ЗАО "Промэлектроника" является официальным дилером
"Fairchild Semiconductor"
