Микроконтроллер Nuvoton NUC907DK61Y с поддержкой Linux
Тайваньская корпорация Nuvoton вышла из состава компании Winbond в 2008 г. Одним из её главных направлений в настоящее время является выпуск микроконтроллеров различных архитектур: 8051, ARMx и ARM Cortex-Mx, которые производятся на собственных мощностях Nuvoton, что обеспечивает хороший контроль качества изделий на всех этапах изготовления микросхемы – от формирования кремниевых пластин до упаковки кристаллов.
Промэлектроника – официальный дистрибьютор продукции компании Nuvoton. Наш склад регулярно пополняется микроконтроллерами этой компании. Одной из наиболее интересных моделей в нашем каталоге можно считать NUC907DK61Y, входящей в уникальную серию NUC90x/97x (рисунок 1).

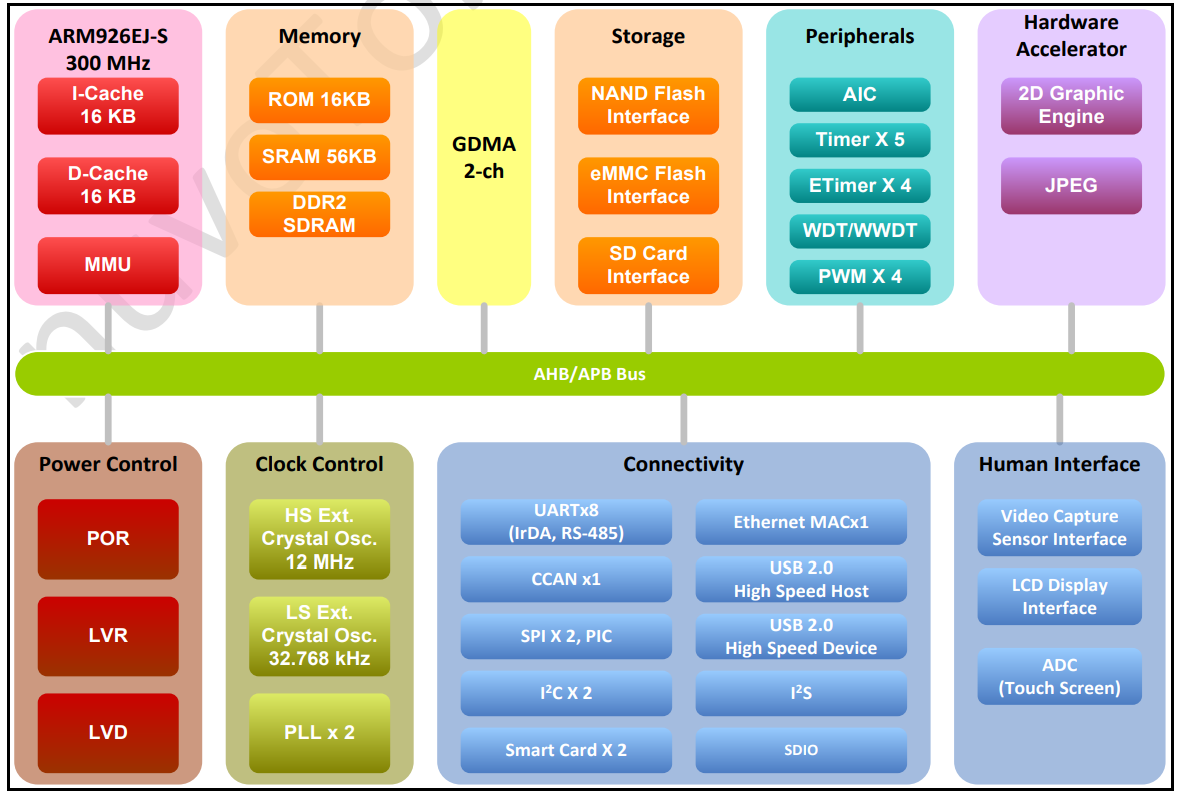

Рисунок 1 – Функциональная схема микроконтроллеров NUC90x
Обратите внимание, что в зависимости от конкретной модели в серии варьируется наличие или отсутствие функциональных блоков, показанных на рисунке 1.
Микроконторллер NUC907 представляет собой версию NUC977 без криптографического ядра. Это облегчает импорт данной продукции в страны, подверженные различным санкциям, а также значительно снижает цену изделия. В остальном же устройства полностью совместимы и взаимозаменяемы.
Характеристики NUC907 выделяются на фоне других микроконтроллеров в нашем каталоге, хотя производитель классифицирует эту модель как микропроцессор:
- Процессор ARM9 32-бит (ARM926EJ-S) с тактовой частотой 300 МГц;
- 64 мегабайт встроенного ОЗУ LPDDR2 ECC (с коррекцией ошибок);
- Встроеный модуль управления памятью (Memory Management Unit, MMU);
- Корпус: LQFP128;
- 56 Кбайт постоянной памяти, 16 Кбайт загрузочной памяти.
- Поддержка загрузки системы Host/Device SPI Flash, NAND Flash, eMMC Flash или через USB 2.0 High Speed (также поддерживается режим хоста);
- Два встроенных таймера;
- Контроллер Ethernet 10, 100 Mbps, поддержка "пробуждения" по LAN (Wake-on-LAN);
- Контроллер дисплея разрешением до 1024х768 пикселей для вывода 2D-графики (аппаратный кодек JPEG);
- Другие интерфейсы: 6хUART (поддержка LIN), CAN, SPI, I2C;
- Питание: 1,2 В для процессорного ядра, 1,8 В для DDR SDRAM, 3,3 В для работы портов ввода/вывода;
- Диапазон рабочих температур: -40℃...85℃.
Как видно, характеристики NUC907 сходны с NUC906, о котором мы писали ранее. Основные отличия NUC907DK61Y от NUC906DK61Y заключаются в отсутствии поддержки сенсорных экранов, а также в увеличенном количестве таймеров.
Самой важной особенностью NUC90x является поддержка Embedded Linux. Несмотря на то, что в контроллерах используется относительно маломощное процессорное ядро, наличие MMU обеспечивает подддержку Linux, а память с коррекцией ошибок ECC гарантирует их стабильную работу.
В данный момент на NUC907DK61Y действует специальное предложение. С подробностями о наличии и стоимости товара можно ознакомиться в его карточке ниже. Также на странице товара доступен подробный даташит от производителя.
