Маркировка и проверка конденсаторов

Александр Кораблев

Ранее в статье «Конденсаторы: виды и важные для применения особенности» мы рассмотрели основные типы конденсаторов и особенности их использования. В этом материале мы опишем маркировку конденсаторов. К сожалению, единый международный стандарт в этой сфере отсутствует, но есть общепринятые обозначения.

Маркировка конденсаторов: общие принципы

Наиболее проста маркировка выводных электролитических конденсаторов (рис. 1). На ней можно увидеть наименование компании-производителя, нормируемое напряжение, номинальную емкость, диапазон рабочей температуры и полярность выводов.

Рис. 1. Маркировка выводных электролитических конденсаторов

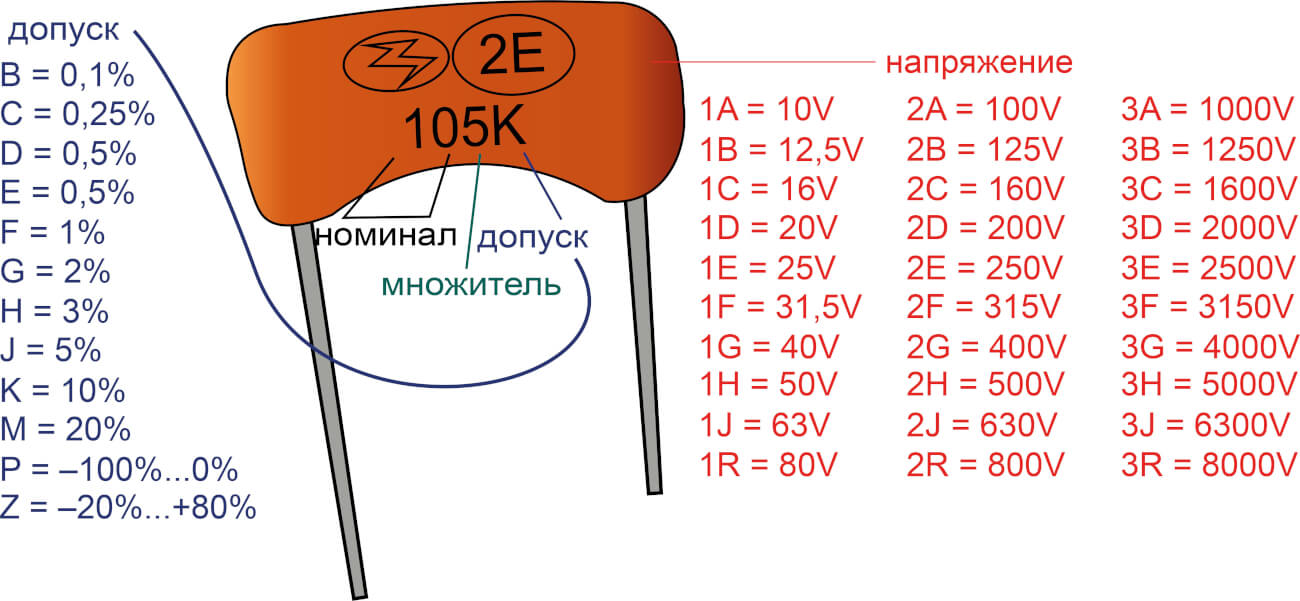

Вариант кодированной маркировки выводного конденсатора представлен на рис. 2. Номинальное значение емкости конденсатора в данном примере обозначено числом 105. Число 10 обозначает мантиссу, выраженную в пикофарадах; цифра 5 — порядок (множитель) или, другими словами, число нулей, которое следует написать после числа 10. В нашем случае емкость конденсатора составляет 10×10⁵ = 1 000 000 пФ = 1 мкФ. Если величина емкости менее 10 пФ, то последней цифрой в обозначении будет 9, например, число 229 соответствует емкости 2,2 пФ.

Рис. 2. Вариант кодированной маркировки выводного конденсатора

Однако не все производители придерживаются таких правил. Ряд производителей маркирует свои конденсаторы весьма произвольно. Примеры таких маркировок показаны на рис. 3. Стоит обратить внимание на то, что во всех случаях буква после числа (если она есть в маркировке) означает допустимое отклонение от номинального значения.

Рис. 3. Варианты маркировки выводных конденсаторов

Маркировка SMD-конденсаторов

Несколько иначе — из-за малых размеров — маркируются SMD-конденсаторы для SMT-монтажа. Пример маркировки таких конденсаторов показан на рис. 4. Емкость конденсатора обозначается либо тремя цифрами (первые две цифры — это мантисса, последняя цифра — порядок), либо буквой и цифрой: в этом случае буква кодирует величину мантиссы, а цифра обозначает порядок. В табл. 1 представлена буквенная кодировка мантиссы.

Рис. 4. Пример маркировки SMD-конденсаторов

Напряжение SMD-конденсаторов не всегда входит в маркировку. Если маркировка содержит две буквы и цифру, то первая буква обозначает напряжение, вторая буква — мантиссу величины емкости, а цифра — порядок мантиссы. Если маркировка содержит одну букву и три цифры, то буква обозначает напряжение, а три цифры — емкость, как показано на рис. 2. Буквенная кодировка емкости приведена в табл. 2.

Важное замечание по поводу маркировки полярности электролитических и танталовых конденсаторов: в обоих случаях полярность конденсатора обозначается чертой. У танталовых конденсаторов черта ставится у положительного электрода, а у алюминиевых электролитических конденсаторов — у отрицательного электрода. В некоторых случаях SMD-конденсаторы могут вовсе не иметь индивидуальной маркировки. Тогда маркировка наносится на упаковку, в которой поставляются конденсаторы.

Проверка конденсаторов

При поиске неисправности в системе или при монтаже может возникнуть необходимость проверки конденсатора. Провести ее очень просто, если конденсатор у вас в руках и в вашем распоряжении имеется мультиметр с измерением емкости. В этом случае с помощью мультиметра можно измерить емкость конденсатора. Проверка усложняется, если конденсатор впаян в печатную плату. Если речь идет о конденсаторе с выводами для монтажа в отверстия, перед измерением желательно выпаять один из выводов конденсатора; в противном случае на плате при измерении может образоваться паразитный контур, параллельный конденсатору, что повлияет на точность измерения. В случае проверки SMD-конденсатора его не всегда просто выпаять, поэтому, возможно, придется перерезать дорожку, идущую к одному из вводов.

Если в вашем распоряжении имеется только простой мультиметр без измерения емкости конденсатора, проверку целостности конденсатора нужно провести в режиме измерения сопротивления. При этом следует учесть, что напряжение батарейки мультиметра составляет 9 В, поэтому проверку конденсаторов с нормируемым напряжением 4 или 6,3 В лучше таким мультиметром не проводить.

После того как проверяемый конденсатор зарядится до уровня выходного напряжения мультиметра, через него будет протекать ток утечки; его величина крайне мала и зависит от типа конденсатора и от его нормируемого напряжения. Поэтому при таком способе проверки можно наверняка судить лишь об отказе типа короткого замыкания, если мультиметр покажет сопротивление не более нескольких десятков кОм или ниже. Неисправность типа «обрыв» таким способом определить сложно. Например, у керамических конденсаторов токи утечки могут составлять единицы нА, поэтому показания мультиметра в режиме измерения сопротивления должны составить единицы ГОм. Вряд ли в вашем распоряжении окажется такой мультиметр; скорее всего, мультиметр просто зашкалит, что ошибочно может быть воспринято как отказ типа «обрыв».

Таблица 1. Буквенная кодировка мантиссы

Буква	Мантисса	Буква	Мантисса	Буква	Мантисса
A	1	J	2,2	S	4,7
B	1,1	K	2,4	T	5,1
C	1,2	L	2,7	U	5,6
D	1,3	M	3	V	6,2
E	1,5	N	3,3	W	6,8
F	1,6	P	3,6	X	7,5
G	1,8	Q	3,9	Y	8,2
H	2	R	4,3	Z	9,1

Таблица 2. Буквенная кодировка напряжения

Маркировка	G	J	A	C	D	E	V	T
Напряжение, В	4	6,3	10	16	20	25	35	50

Заключение

Мы рассмотрели основные, наиболее часто встречающиеся, виды маркировки конденсаторов. На рынке может встретиться конденсатор с маркировкой, не попавшей в наш краткий обзор — особенно сегодня, когда в России появилось много новых компаний-производителей. К сожалению, документация этих компаний не всегда исчерпывающая, поэтому в случае непонимания маркировки следует обратиться на наш форум.
