Миниатюрные переключатели с фиксацией в одном, двух и в трех положениях.
Общие технические характеристики тумблеров:
- Сопротивление контактов, Ом: не более 0,02
- Сопротивление изоляции, МОм: не менее 1000
- Температурный диапазон: -25...+85 °C
- Рабочее напряжение/рабочий ток: 3A 250В AC; 6A 125В AC
| Наименование и тип переключения (в скобках приведено положение, в котором тумблер не фиксируется) |
Внешний вид | Габаритный чертеж, мм |
| SWRS-102-E5 ON-ON SWRS-103-E5 ON-OFF-ON SPDT 3P |
 |
 |

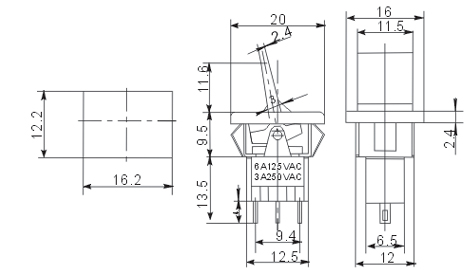

| SWRS-102-F1 ON-ON SWRS-112-F1 ON-(ON) SWRS-103-F1 ON-OFF-ON SWRS-113-F1 ON-OFF(ON) SWRS-123-F1 (ON)-OFF-(ON) SPDT 3P |
 |
 |

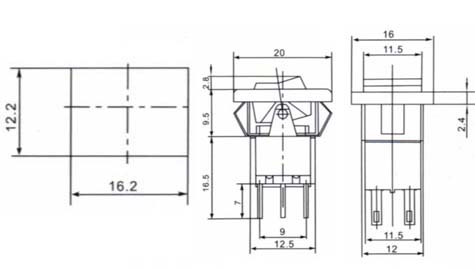

| SWRS-202-E5 ON-ON SWRS-203-E5 ON-OFF-ON DPDT 3P |
 |
 |

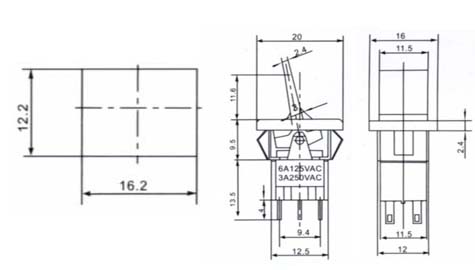

| SWRS-202-F1 ON-ON SWRS-212-F1 ON-(ON) SWRS-203-F1 ON-OFF-ON SWRS-213-F1 ON-OFF-(ON) SWRS-223-F1 (ON)-OFF-(ON) DPDT 6P |
 |
 |
