СЕРИЯ - SCM

Технические характеристики:

  • Шаг контактов: 2,54 мм
  • Материал контактов: фосфористая бронза
  • Материал изолятора: полистирол, усиленный стекловолокном
  • Ток: 1 А

    Система обозначений:

    SCM



    40



    M



    R

     Серия

     SCM - двухрядная вилка под установку на печатную плату



     Количество контактов

    10...64



     Тип разъема

    "M" - вилка

    "F" - розетка



     Вариант исполнения

    без буквы - прямые контакты

    R - под углом 90°

    S - на шлейф

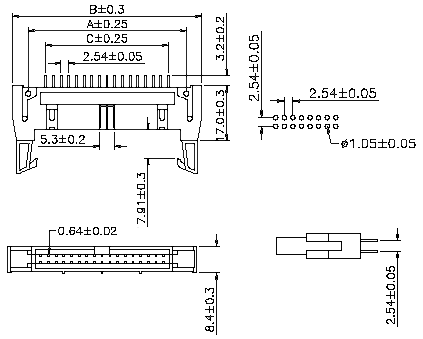

    SCM-xxM - двухрядные вилки на плату прямые

    Число контатков A B C
    10 21,66 31,88 10,16
    14 26,67 36,96 15,24
    16 29,3 39,5 17,78
    20 34,38 44,58 22,86
    24 39,46 49,66 27,94
    26 42 52,2 30,48
    30 47,08 57,28 35,56
    34 52,16 62,36 40,64
    40 59,78 69,98 40,64
    50 72,48 82,68 60,96
    60 85,18 95,38 73,66
    64 90,26 100,4 78,74

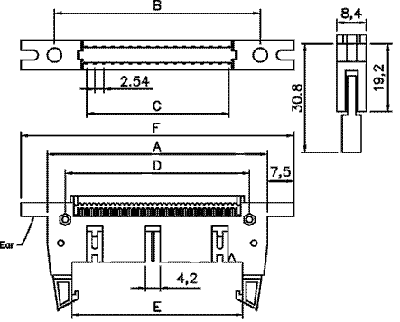

    SCM-xxMR - двухрядные вилки на плату угловые




    SCM-xxMS - двухрядные вилки на шлейф

    Число контатков A B C D E F
    10 32 25,4 10,16 21,84 17,96 47,08
    14 37,08 33,02 15,24 26,92 23,04 52,18
    16 39,62 35,45 17,78 29,46 25,58 54,84
    20 44,7 40,6 22,86 34,54 30,66 59,9
    26 52,32 48,26 30,48 42,16 38,28 67,24
    34 62,48 58,42 40,64 52,32 48,44 77,48
    40 70,1 66,04 48,26 59,94 56,6 85,36
    50 82,8 78,74 60,96 72,64 68,76 97,9
    60 95,9 91,44 73,66 85,34 81,46 110,66
    64 100,58 96,52 78,74 90,42 86,54 115,62
    • Наименование
      К продаже
      Цена от
    KLS1-201-10-S-B SCM-10; IDCC-10MS
    К продаже:
    2 923 шт.
    Цена от:
    14,16
    DS1011-60SBSiB7-B SCM-60; IDCC-60MS
    К продаже:
    2 058 шт.
    Цена от:
    39,81
    SCM-14MS вилка шлейф SCM-14MS вилка шлейф
    К продаже:
    2 шт.
    Цена от:
    21,39
    SCM-40 IDCC-40MS
    К продаже:
    9 шт.
    Цена от:
    22,63
    К продаже:
    56 284 шт.
    Цена от:
    11,48
    К продаже:
    6 920 шт.
    Цена от:
    15,84
    К продаже:
    6 411 шт.
    Цена от:
    13,51
    К продаже:
    21 962 шт.
    Цена от:
    15,28
    К продаже:
    12 522 шт.
    Цена от:
    18,85
    К продаже:
    8 236 шт.
    Цена от:
    26,61
    К продаже:
    1 776 шт.
    Цена от:
    31,28
    DS1011-10RBSiB7-B SCM-10R; IDCC-10MR
    К продаже:
    27 162 шт.
    Цена от:
    11,90
    DS1011-34SBSiB7-B SCM-34; IDCC-34MS
    К продаже:
    5 515 шт.
    Цена от:
    25,32
    DS1011-24SBSiB7-B SCM-24; IDCC-24MS
    К продаже:
    1 769 шт.
    Цена от:
    30,63
    DS1011-24RBSiB7-B SCM-24R; IDCC-24MR
    К продаже:
    95 шт.
    Цена от:
    15,05
    DS1011-16SBSiB7-B SCM-16; IDCC-16MS
    К продаже:
    16 168 шт.
    Цена от:
    13,11
    DS1011-40RBSiB7-B SCM-40R; IDCC-40MR
    К продаже:
    5 327 шт.
    Цена от:
    34,99
    • Производитель
      Корпус
      Описание
    Вилка на плату, вертикальный монтаж 10pin(2х5), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 60pin(2х30), шаг 2.54мм
    Разъемы на плоский кабель
    Вилка на плату, вертикальный монтаж 40pin(2х20), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 10pin(2х5), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 14pin(2х7), шаг 2.54мм
    Вилка на плату, угловой монтаж 16pin(2х8), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 20pin(2х10), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 26pin(2х13), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 40pin(2х20), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 50pin(2х25), шаг 2.54мм
    Вилка на плату, угловой монтаж 10pin(2х5), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 34pin(2х17), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 24pin(2х12), шаг 2.54мм
    Вилка на плату, угловой монтаж 24pin(2х12), шаг 2.54мм
    Вилка на плату, вертикальный монтаж 16pin(2х8), шаг 2.54мм
    Вилка на плату, угловой монтаж 40pin(2х20), шаг 2.54мм
