ТРАНЗИСТОРНЫЕ ОПТОПАРЫ ИМПОРТНЫЕ

ТРАНЗИСТОРНЫЕ ОПТОПАРЫ ИМПОРТНЫЕ

Основные параметры:

Uкэ. - максимальное напряжение коллектор-эммитер выходного транзистора
Iк. - максимальный постоянный ток выходного транзистора (импульсный может быть в несколько раз выше)
Iпр. - максимальный входной ток светодиода (типовой рабочий ток обычно в десятки раз меньше)
Uиз. - напряжение изоляции вход/выход

С транзистором на выходе

Наименование	Коэфф. передачи току мин.	Uкэ, В	Iк вых., мА	Iпр., мА	Uиз., В	Тип корпуса
4N25	20	30	50	60	3500	DIP6
4N26	10	30	50	60	3500	DIP6
4N27	10	30	50	60	3500	DIP6
4N28	10	30	150	100	3500	DIP6
4N35	100	30	50	60	3500	DIP6
CNY17-1	40…80	30	50	60	3500	DIP6
CNY17-2	63…125	30	50	60	3500	DIP6
CNY17-3	100…200	30	50	60	3500	DIP6
CNY17-4	160…320	30	50	60	3500	DIP6
CNY64	50…300	32	50	75	8200	DIP4
CNY74-2H	60…600	70	50	60	5000	DIP8
CNY75A	63…125	90	50	60	3750	DIP6
CNY75C	160…320	90	50	60	3750	DIP6
H11AA1	20	30	150	60	7500	DIP6
H11F1	30	30	100	60	5300	DIP6
6N136	19	15	15	16	2500	DIP8
K1010	50…600	60	50	50	5000	DIP4
K1020	50…600	60	50	50	5000	DIP8
K1040	50…600	60	50	50	5000	DIP16
K2010	50…600	60	50	50	5000	DIP6
K3010	60…600	60	50	60	5000	DIP4
K3020	60…600	60	50	50	5000	DIP8
KPC354NT	20…400	60	50	50	3750	mini-flat
KPC357NT	50…400	60	50	50	3750	mini-flat
LTV356T	50	80	50	50	3750	mini-flat
LTV357T	160…320	90	50	50	3750	SO4
LTV358T	80…400	120	50	50	3750	mini-flat
LTV814	20…300	35	50	+50	5000	DIP4
LTV816	50…600	80	50	50	5000	DIP4
LTV817	50…600	35	50	50	5000	DIP4
LTV817S	50…600	35	50	50	5000	SO4
LTV824	20…300	35	50	+50	5000	DIP8
LTV826	50…600	80	50	50	5000	DIP8
LTV827	50…600	35	50	50	5000	DIP8
LTV829	50…400	35	50	50	5000	DIP8
LTV844	20…300	35	50	+50	5000	DIP16
LTV846	50…600	80	50	50	5000	DIP16
LTV847	50…600	35	50	50	5000	DIP16
LTV849	50…400	35	50	50	5000	DIP16
MOC213	60	90	150	60	3000	SO8
PC113	40…320	70	50	50	5000	DIP6
PC120	-	35	50	50	5000	DIP4
PC123	70	70	50	50	5000	DIP4
PC354_	50…400	35	50	50	3750	MFP4
PC723	60…400	80	50	50	5000	DIP6
PC724	20…80	35	80	150	5000	DIP6
PC814	20…300	35	50	50	5000	DIP4
PC816	50…600	70	50	50	5000	DIP4
PC817	50…600	35	50	50	5000	DIP4
PC827	50…600	35	50	50	5000	DIP8
PC837	50…600	35	50	50	5000	DIP12
SFH617A-2	63…125	70	50	60	5300	DIP4
SFH617A-3	100…200	70	50	60	5300	DIP4
TCET1103	100…200	70	50	60	5000	DIP4
TLP521	50…600	55	50	70	2500	DIP4
TLP521-2	50…600	55	50	50	2500	DIP8
TLP521-4	100…600	55	50	50	2500	DIP16
TLP621	50…600	55	50	60	5000	DIP4
TLP621-2	50…600	55	50	50	5000	DIP8
TLP631	50…600	55	50	60	5000	DIP6
TLP721	150 … 600	55	50	50	4000	DIP4

Блок-схемы оптопар с привязкой к корпусу:


4N25, 4N26, 4N27, 4N28, 4N35, CNY17, CNY75, K2010, PC723,TLP827	6N136	LTV826, LTV827, TLP621-2, PC827,K1020	KPC354NT, K1030, LTV814, PC814, PC354	CNY64, K1010, KPC357NT, LTV816, LTV817, LTV356T, LTV357T, LTV358T, PC123, PC816, PC817, SFH617A,TCET1103, TLP521, TLP621

K3020, LTV824, PC724	LTV829	H11AA1	MOC213	H11F1

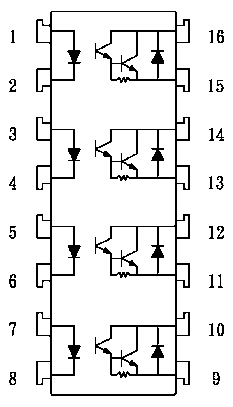

С составным транзистором на выходе (Дарлингтон):

Наименование	Коэфф. передачи току мин.	Uкэ, В	Iк вых., мА	Iпр., мА	Uиз., В	Тип корпуса
4N32	500	150	150	80	2500	DIP6
4N33	500	150	150	80	1500	DIP6
H11G1	100…1000	100	150	60	5300	DIP6
K4010	600…9000	300	150	50	5000	DIP4
K4020	600…9000	300	150	50	5000	DIP8
K4040	600…9000	300	150	50	5000	DIP16
K5010	600…9000	30	150	50	5000	DIP6
KPC355NT	20…400	30	150	50	3750	mini-flat
KPC452	1000	300	150	50	3750	mini-flat
LTV815	600…7500	35	80	50	5000	DIP4
LTV825	600…7500	35	80	50	5000	DIP8
LTV845	600…7500	35	80	50	5000	DIP16
6N138	300	7	250	1,6	2500	DIP8
6N139	400	198	100	0,5	2500	DIP8
PC355Z	600…7500	35	150	80	3750	DIP6
PC715V	600	35	80	50	5000	DIP6
PC716	1000-15000	35	200	50	5000	DIP6
PC725V	1000-15000	300	150	50	5000	DIP6
PC815	600	35	80	50	5000	DIP4
PC825	600	35	80	50	5000	DIP8
