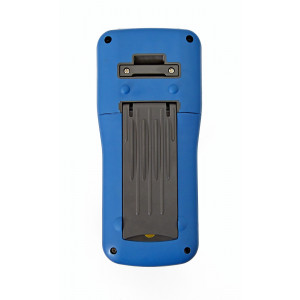

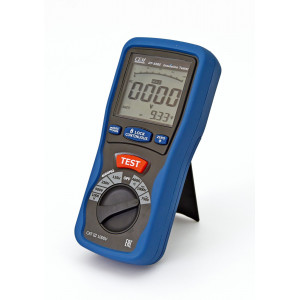

DT-5505 Мегаомметр, Измеритель сопротивления изоляции до 4ГОм ±2-5%, измерение напряжения и сопротивления
Изображения служат только для ознакомления
Цена от:
30 478,00 руб.
-
1+30 478,00 ₽Срок:5 днейНаличие:128Минимум:Мин: 1Количество в заказ
Описание DT-5505 Мегаомметр
Мегаомметр CEM DT-5505 — диагностирует целостность электроцепей и электрооборудования (выдает испытательный ток до 200 мА). Устройство суммарно измеряет сопротивление изоляции в пределах от 125 кОм до 4000 МОм.
Измеряет кабельную продукцию на сопротивление изоляции (40 Ом и 400 Ом). Фиксирует значения напряжения постоянного и переменного тока — до 1000 В и до 750 В соответственно.
ЖК дисплей. Цифровой экран с подсветкой позволяет работать без освещения. Показывает полученные значения через графическую 40-полосную шкалу и выдает показания в цифровом виде — 4 режима отображают испытательные напряжения в пределах 125 В, 250 В, 500 В, 1 кВ. Для удобства эксплуатации прибор фиксирует минимальные и максимальные значения и удерживает их на табло для дальнейшего снятия показаний.
Автоматические функции. Проверяет отсутствие питания в цепи перед началом измерений. Проставить нуль можно вручную, либо аппарат сделает это автоматически. После диагностики и работ разряжает емкостные элементы электрической цепи.
Аккумулятор. Уходит в «спящий режим» после 10 минут от последнего использования, что увеличивает эксплуатационный ресурс батареи. Оповещает пользователя о разряде устройства через индикатор.
Особенности:
- Индикация подачи испытательного напряжения.
- Индикация выхода за границы диапазона измерения («OL»).
- Соответствие стандарту IEC 61010-1.
- Настольная подставка, крепление для ремешка.
Технические характеристики DT-5505:
1. Измеритель сопротивления изоляции (мегомметр)
| Тест. сигнал | Макс. предел | Погрешность | Дискр. |
|
125В –0...+10% 1мА при 125 кОм |
0,125...4,000 МОм | ±(2% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | 0,01 МОм | ||
| 4,01...400,0 МОм | ±(4% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(5% + 5 е.м.р.) | 1 МОм | |
|
250В –0...+10% 1мА при 250 кОм |
0,250...4,000 МОм | ±(2% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | 0,01 МОм | ||
| 4,01...400,0 МОм | ±(3% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм | |
|
500В –0...+10% 1мА при 500 кОм |
0,500...4,000 МОм | ±(2% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | 0,01 МОм | ||
| 4,01...400,0 МОм | ±(2% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм | |
|
1000В –0...+10% 1мА при 1000 кОм |
1,000...4,000 МОм | ±(3% + 10 е.м.р.) | 0,001 МОм |
| 4,001...40,00 МОм | ±(2% + 10 е.м.р.) | 0,01 МОм | |
| 4,01...400,0 МОм | ±(2% + 5 е.м.р.) | 0,1 МОм | |
| 400,01...4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм |
2. Измеритель электрических параметров (мультиметр)
|
Параметр |
Макс. предел |
Погрешность |
Дискр. |
|
Напряжение постоянного тока |
1000В |
±(0,8% + 5 е.м.р.) |
1В |
|
• Выходной импеданс: 10 МОм |
|||
|
Напряжение переменного тока |
750В |
±(1,2% + 10 е.м.р.) |
1В |
|
• Выходной импеданс: 10 МОм |
|||
|
Сопротивление участка цепи |
40,00 Ом |
±(1,2% + 3 е.м.р.) |
0,01 Ом |
|
400,0 Ом |
0,1 Ом |
||
|
• Макс. напряжение холостого хода: 5,8В |
|||
|
|
|||
|
Проверка целостности участка цепи («прозвонка») |
|||
|
Пороговое сопротивление |
35 Ом |
||
|
Макс. напряжение холостого хода |
5,8В |
||
|
Защита от перегрузки |
250В (RMS) |
||
|
Ток короткого замыкания |
200...220мА при 0 Ом |
||
3. Общие параметры
|
Параметр |
Значение |
|
Скорость выборки, изм./с |
2,5 |
|
Цифровой индикатор |
4-разрядный, 1 шт. |
|
Питание прибора |
Элементы питания типа АА (1,5В), 6 шт. |
|
Условия эксплуатации |
0...40°С, ≤ 80%RH |
|
Условия хранения |
−10...60°С, ≤ 70%RH |
|
Размеры, мм вес (с АА), г |
205×92×50 603 |
|
Соответствие стандартам |
IEC 61010-1 |

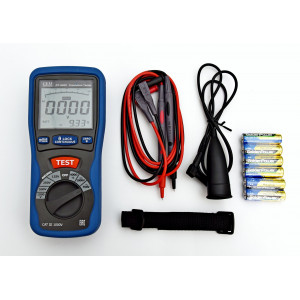

Комплектация DT-5505:
|
Наименование |
Количество |
|
1. Прибор |
1 шт. |
|
2. Измерительные щупы |
2 шт. |
|
3. Щуп с зажимом типа «Крокодил» |
1 шт. |
|
4. Батарея типа АА (1,5В) |
6 шт. |
|
5. Ремешок |
1 шт. |
|
6. Чемодан пластиковый |
1 шт. |
|
7. Руководство по эксплуатации |
1 шт. |
