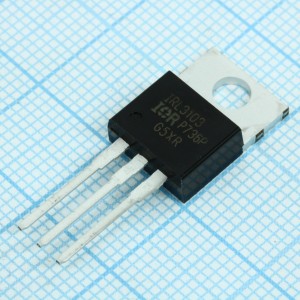

IRL3103PBF, Транзистор полевой MOSFET N-канальный 30В 56А 83Вт, 0.014 Ом

Код товара: 86002

Изображения служат только для ознакомления

Наименование:
IRL3103PBF
Производитель:
Описание Eng:
MOSFET N-CH Si 30V 64A 3-Pin(3+Tab) TO-220AB Tube
Тип упаковки:
Tube (туба)
Нормоупаковка:
50 шт
Корпус:
TO-220 Isolated Tab
Напряжение исток-сток макс.:
30В
Ток стока макс.:
64A
Сопротивление открытого канала:
12 мОм
Мощность макс.:
94Вт
Тип транзистора:
N-канал

Технические параметры

Напряжение исток-сток макс.

30В

Ток стока макс.

64A

Сопротивление открытого канала

12 мОм

Мощность макс.

94Вт

Тип транзистора

N-канал

Особенности

Logic Level Gate

Пороговое напряжение включения макс.

Заряд затвора

33нКл

Входная емкость

1650пФ

Тип монтажа

Through Hole

Корпус

TO-220 Isolated Tab

Вес брутто

2.68 г.

Описание IRL3103PBF

MOSFET, N, 30V, 56A, TO-220 Transistor Type MOSFET Transistor Polarity N Voltage, Vds Typ 30V Current, Id Cont 56A Resistance, Rds On 0.012ohm Voltage, Vgs Rds on Measurement 10V Voltage, Vgs th Typ 1V Case Style TO-220AB Termination Type Through Hole Current, Idm Pulse 220A Lead Spacing 2.54mm No. of Pins 3 Power Dissipation 83W Power, Pd 83W Temperature, Current 25°C Temperature, Full Power Rating 25°C Thermal Resistance, Junction to Case A 1.8°C/W Transistors, No. of 1 Voltage, Vds Max 30V Voltage, Vgs th Max 2.5V Voltage, Vgs th Min 1V
Корпус TO220AB, Конфигурация и полярность N, Максимальное напряжение сток-исток 30 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 64 А, Сопротивление открытого канала (мин) 12 мОм

Структураn-канал
Максимальное напряжение сток-исток Uси,В30
Максимальный ток сток-исток при 25 С Iси макс..А64
Максимальное напряжение затвор-исток Uзи макс.,В±16
Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on)0.012 ом при 34a, 10в
Максимальная рассеиваемая мощность Pси макс..Вт94
Крутизна характеристики, S22
Корпусto220ab
Пороговое напряжение на затворе1
Вес, г2.5

Документы и сертификаты

Документация и Datasheet
