MSO5204, Осциллограф 4 канала х 200МГц BW, 8GSA/S
Изображения служат только для ознакомления
Цена от:
280 982,00 руб.
-
2+ 10+286 234,00 ₽ 280 982,00 ₽Срок:7 днейНаличие:10Минимум:Мин: 2Количество в заказ
Технические параметры
Описание MSO5204

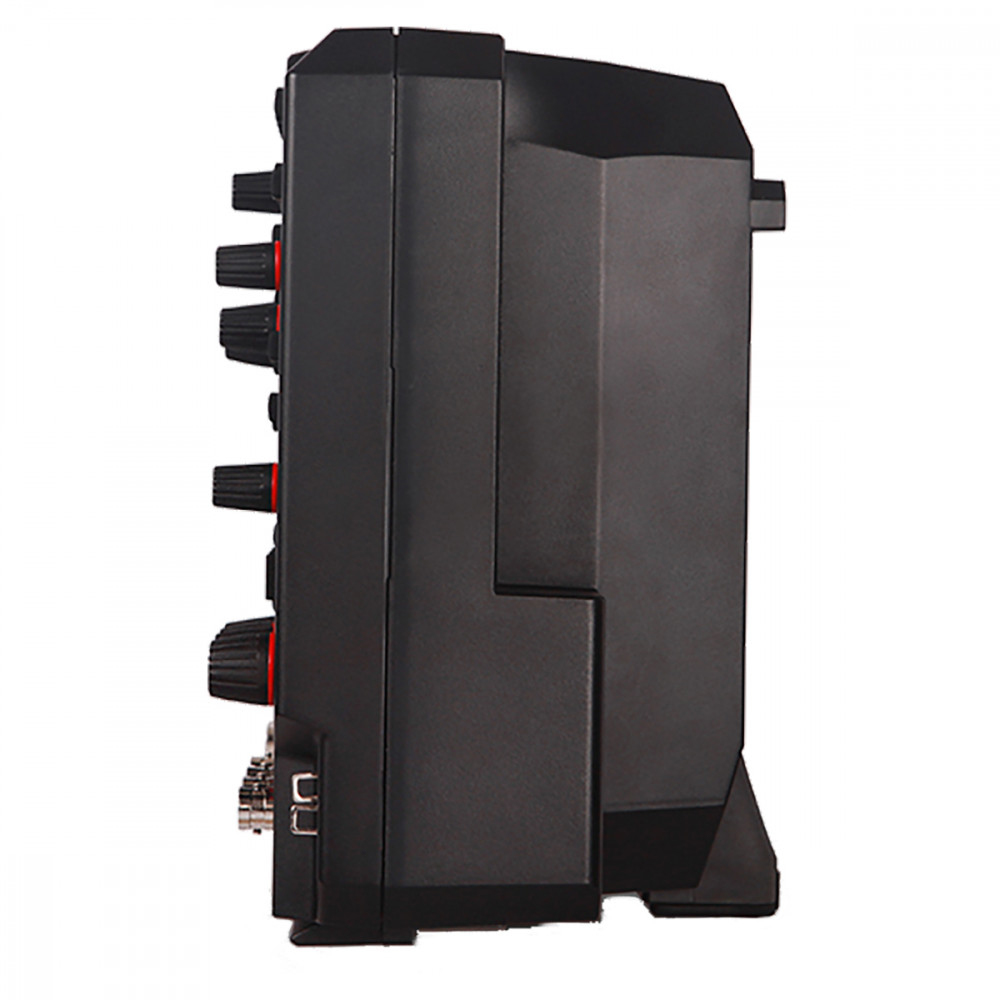

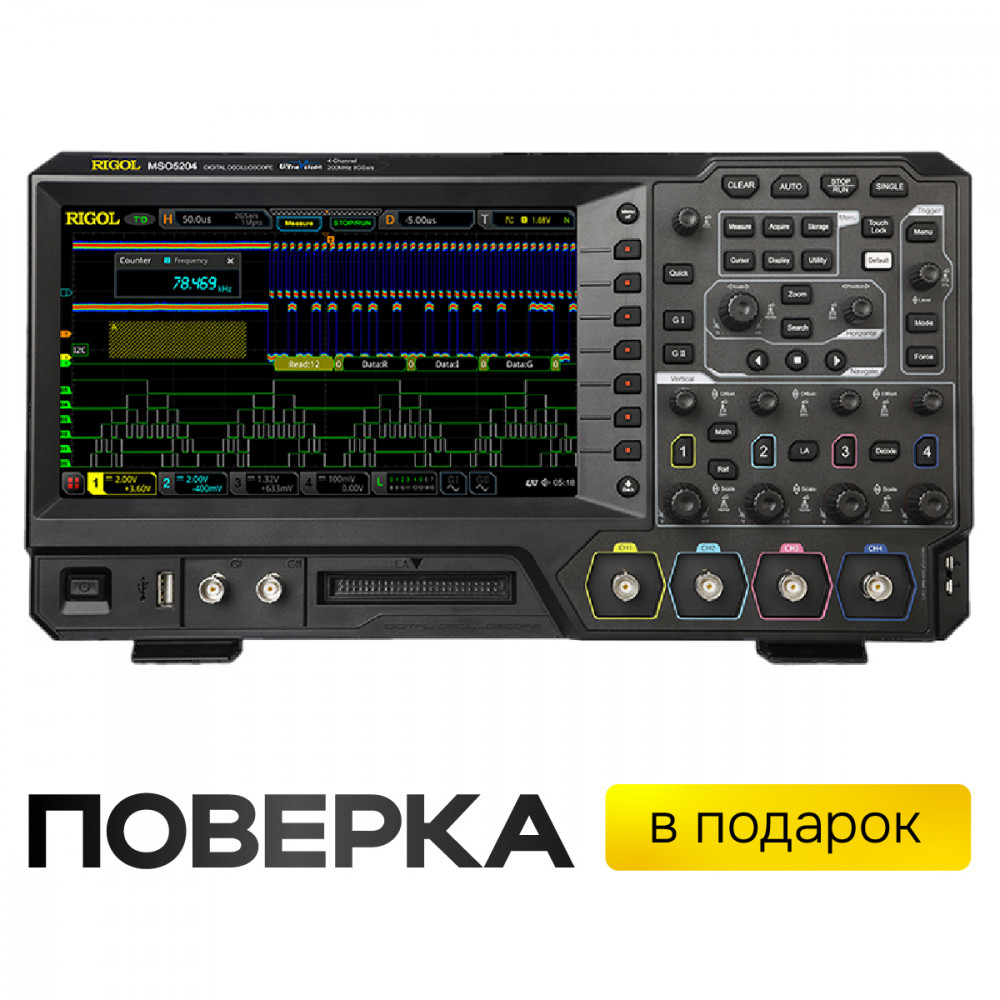

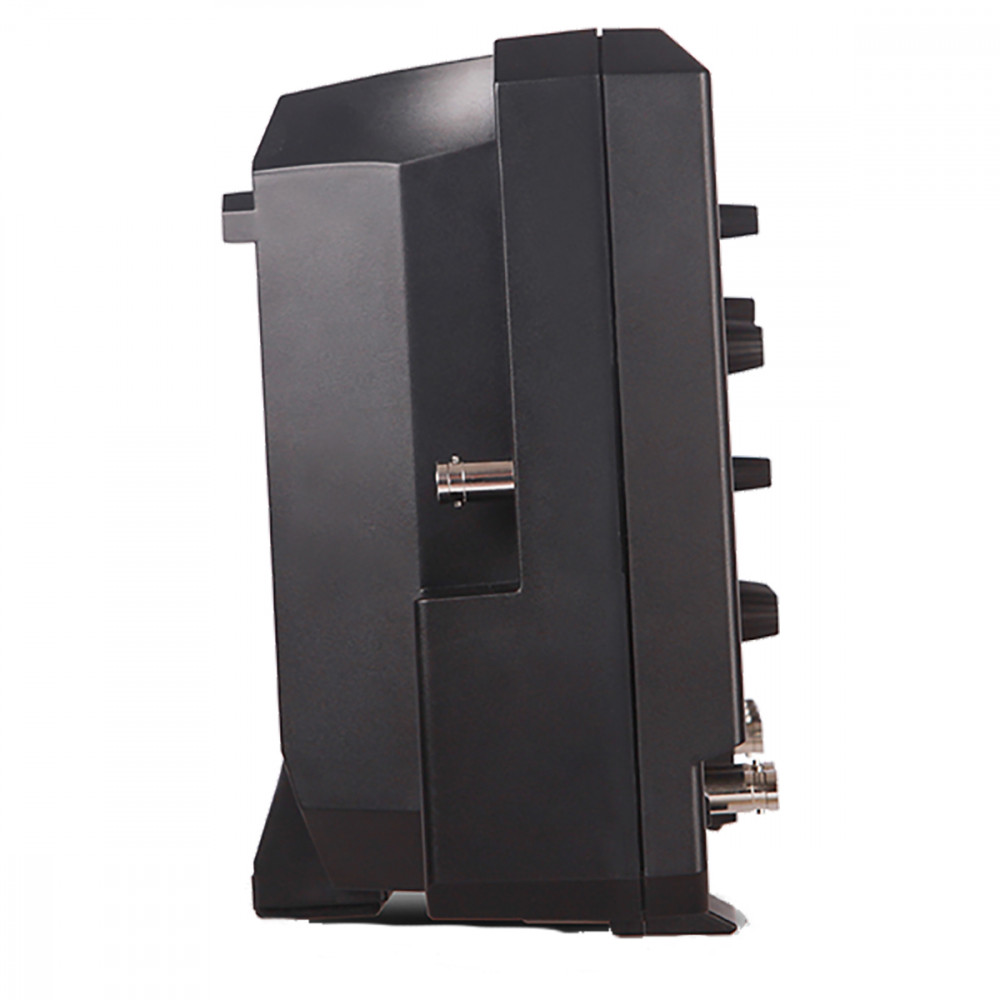

MSO5204 – бюджетный производительный осциллограф формата 7-в-1 с полосой пропускания 200 МГц и 4 аналоговыми/16 цифровыми каналами (при использовании пробника PLA2216). Осциллограф настольного формата (Д367мм*В200мм*Ш130мм, вес 3,5 кг) выполнен в виде моноблока с современным эргономичным дизайном, 9” ёмкостным мультисенсорным цветным экраном и удобной ручкой для переноски.
Комбинированный осциллограф имеет функционал нескольких приборов: осциллограф, 16-канальный логический анализатор, анализатор спектра, генератор сигналов произвольной формы, цифровой вольтметр, высокоточный частотомер, анализатор протоколов. Осциллограф имеет дистанционное управление, расширенную память и поддержку до 450 тыс. кадров для анализа осциллограмм и многое др. Высокую степень интеграции функционала и производительность обеспечивает технологическая платформа RIGOL Ultravision II и фирменная разработка RIGOL – чипсет ASIC.
Особенности и преимущества
- комбинированный формат: 7 полноценных измерительных приборов в 1 моноблоке;
- график Боде: анализ контура коммутации источника питания;
- 9-ти дюймовый ёмкостный мультисенсорный цветной экран;
- дистанционное управление для удобного Web-контроля;
- поддерживает до 450 тыс. кадров для анализа осциллограмм;
- скорость захвата 500 000 осц/с для результативной отладки;
- сверхвысокий коэффициент пропускной способности;
- расширенная память.
| RIGOL MSO5204 | |||||
|---|---|---|---|---|---|
|
Аналоговая полоса пропускания |
200 МГц |
||||
|
Кол-во аналоговых каналов |
4 | ||||
|
Частота дискретизации в реальном времени |
8 Гвыб/с (1 канала) 4 Гвыб/с (2 канала) 2 Гвыб/с (4 канала) |
||||
|
Макс. длина записи |
100 Мточек (1 канал) 50 Мточек (2 канала) 25 Мточек (4 канала) |
||||
|
Скорость захвата осциллограмм |
500,000 осц/с |
||||
|
Кол-во цифровых каналов |
16 (требуется пробник PLA2216) |
||||
|
Встроенный источник сигнала |
2 канала (опция) |
||||
| Масса | 3,2 кг | ||||
|
Размеры |
367 х 200 х 130 мм | ||||
