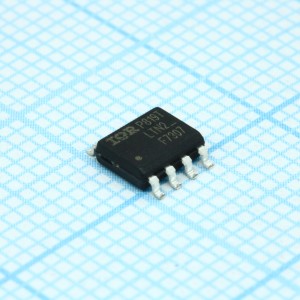

IRF7307TRPBF, Сборка из полевых транзисторов, N/P-канальный, 20 В, 5.2 А/-4.3 А, 2 Вт, 0.05 Ом/0.09 Ом
Код товара: 66290
Изображения служат только для ознакомления
Наименование:
IRF7307TRPBF
Производитель:
Описание Eng:
MOSFET N/P-CH Si 20V 5.7A/4.7A 8-Pin SOIC T/R
Тип упаковки:
Tape and Reel (лента в катушке)
Нормоупаковка:
4000 шт
Корпус:
SO-8
Тип транзистора:
N/P-канальный
Особенности:
Логическое управление
Максимальное напряжение сток-исток:
20 В
Маскимальный ток стока:
5.2 А, 4.3 А
Максимальная рассеиваемая мощность:
2 Вт
Цена от:
65,60 руб.
Оптовый склад «Промэлектроника»
-
1+ 49+ 98+ 196+ 391+85,11 ₽ 78,23 ₽ 73,16 ₽ 69,12 ₽ 65,60 ₽Срок:В наличииНаличие:2 064Минимум:4Количество в заказ
-
1+ 49+ 98+ 196+ 391+85,11 ₽ 78,23 ₽ 73,16 ₽ 69,12 ₽ 65,60 ₽Срок:В наличииНаличие:4Минимум:4Количество в заказ
Магазин «Радиодетали». Екатеринбург, ул. Колмогорова, д. 70
-
1+ 49+ 98+ 196+ 391+85,11 ₽ 78,23 ₽ 73,16 ₽ 69,12 ₽ 65,60 ₽Срок:В наличииНаличие:53Минимум:1Количество в заказ
Внешние склады
-
113+ 225+113,66 ₽ 106,92 ₽Срок:7 днейНаличие:1 000Минимум:Мин: 113Количество в заказ
Количество:
Стоимость:
Технические параметры
Описание IRF7307TRPBF
Корпус SO-8, Конфигурация и полярность N+P, Максимальное напряжение сток-исток 20 В, Ток стока номинальный при 25°C, без учета ограничений корпуса 5.2 А
| Максимальная рабочая температура | +150 °C |
| Максимальный непрерывный ток стока | 4,7 А, 5,7 А |
| Тип корпуса | SOIC |
| Максимальное рассеяние мощности | 2 Вт |
| Тип монтажа | Поверхностный монтаж |
| Ширина | 4мм |
| Высота | 1.5мм |
| Размеры | 5 x 4 x 1.5мм |
| Материал транзистора | SI |
| Количество элементов на ИС | 2 |
| Длина | 5мм |
| Transistor Configuration | Изолированный |
| Типичное время задержки включения | 8.4 ns, 9 ns |
| Производитель | Infineon |
| Типичное время задержки выключения | 32 ns, 51 ns |
| Серия | HEXFET |
| Минимальная рабочая температура | -55 °C |
| Maximum Gate Threshold Voltage | 0.7V |
| Minimum Gate Threshold Voltage | 0.7V |
| Максимальное сопротивление сток-исток | 70 мОм, 140 мОм |
| Максимальное напряжение сток-исток | 20 V |
| Число контактов | 8 |
| Категория | Мощный МОП-транзистор |
| Типичный заряд затвора при Vgs | 20 nC @ 4.5 V, 22 nC @ 4.5 V |
| Номер канала | Поднятие |
| Типичная входная емкость при Vds | 610 пФ при 15 В, 660 пФ при 15 В |
| Тип канала | N, P |
| Максимальное напряжение затвор-исток | -12 V, +12 V |
| Вес, г | 0.15 |
Полезная информация
Документы и сертификаты
Документация и Datasheet
irf7307.pdfАналоги и возможные замены
Акция
![]()
IRF7307PBF Полный аналог
Сборка из полевых транзисторов, N/P-канальный, 20 В, 5.2 А/-4.3 А, 2 Вт, 0.05 Ом/0.09 Ом
IRF7307PBF Полный аналог
Сборка из полевых транзисторов, N/P-канальный, 20 В, 5.2 А/-4.3 А, 2 Вт, 0.05 Ом/0.09 Ом
