Контакт состояния КСВ47 на DIN-рейку MVA01D-AK-1
Код товара: 588700
Изображения служат только для ознакомления
Цена от:
888,67 руб.
-
1+888,67 ₽Срок:2 дняНаличие:26Минимум:Мин: 1Количество в заказ
-
1+888,67 ₽Срок:2 дняНаличие:40Минимум:Мин: 1Количество в заказ
-
1+888,67 ₽Срок:2 дняНаличие:14Минимум:Мин: 1Количество в заказ
Технические параметры

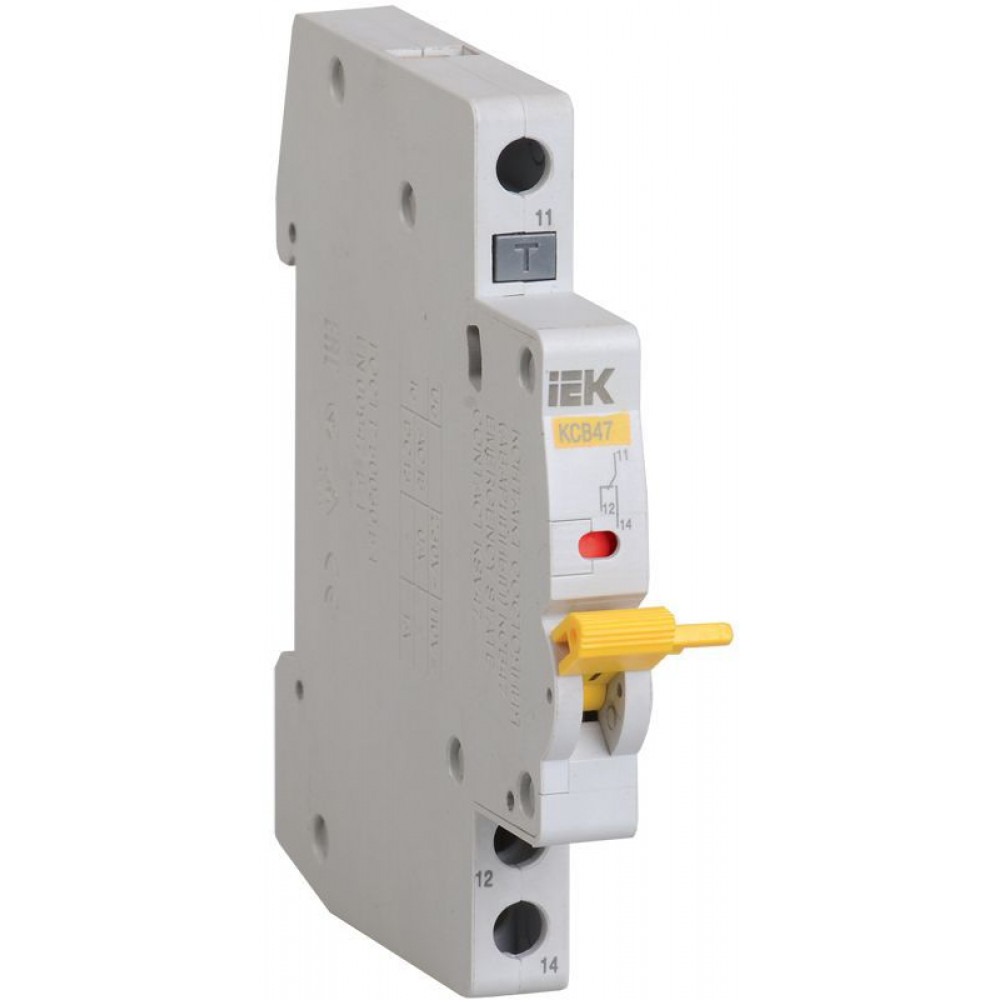

Описание Контакт состояния КСВ47 на DIN-рейку MVA01D-AK-1
Контакт состояния КС47 и контакт состояния (аварийный) КСВ47 служат для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.
КС47 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов КС47 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
