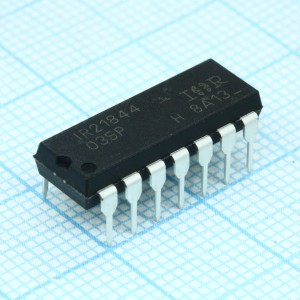

IR21844PBF, Драйвер верхнего/нижнего плеча 14-DIP
Код товара: 439124
Изображения служат только для ознакомления
Цена от:
490,84 руб.
-
1+ 4+ 8+ 15+ 25+600,09 ₽ 562,68 ₽ 532,99 ₽ 508,80 ₽ 490,84 ₽Срок:В наличииНаличие:59Минимум:1Количество в заказ
-
24+ 48+ 236+541,87 ₽ 509,73 ₽ 500,54 ₽Срок:7 днейНаличие:700Минимум:Мин: 24Количество в заказ
Технические параметры
Описание IR21844PBF
DRIVER, MOSFET, HIGH/LOW SIDE, 21844 Driver IC Type MOSFET Outputs, No. of 2 Voltage, Output 620V Output Current 1.9A Power, Dissipation Pd 1.6W Voltage, Supply Min 10V Case Style DIP No. of Pins 14 Operating Temperature Range -40°C to +125°C Base Number 21844 IC Generic Number 21844 Logic Function Number 21844 Output Current + Max 1700mA Temp, Op. Max 125°C Temp, Op. Min -40°C Termination Type Through Hole Voltage, Offset 600V Voltage, Output Max 20V Voltage, Output Min 10V Voltage, Supply Max 20V Output Sink Current Min 1700mA Output Source Current Min 1700mA Voltage, Vcc Max 25V Voltage, Vcc Min 10V
Корпус DIP-14, Кол-во нижних каналов 1, Кол-во верхних каналов 1, Максимальное напряжение смещения 600 В, Максимальный выходной ток нарастания 1.9 А, Максимальный выходной ток спада 2.3 А
| Конфигурация | half-bridge |
| Тип канала | независимый |
| Кол-во каналов | 2 |
| Тип управляемого затвора | IGBT, N-CH MOSFET |
| Напряжение питания, В | 10…20 |
| Логическое напряжение (VIL), В | 0.8 |
| Логическое напряжение (VIH), В | 2.7 |
| Пиковый выходной ток нарастания (Source), А | 1.9 |
| Пиковый выходной ток спада (Sink), А | 2.3 |
| Тип входа | неинвертирующий |
| Максимальное напряжение смещения, В | 600 |
| Номинальное время нарастания (Rise Time), нс | 40 |
| Номинальное время затухания (Fall Time), нс | 20 |
| Рабочая температура, °C | -40…+150 (TJ) |
| Корпус | dip-14 (0.300 inch) |
| Вес, г | 1.9 |
Infineon-IR2184(4)(S)_.pdf
