SEM0016M-45, Плата оценочная и отладочная

Модули семейства SEM (Smart Evolution Module) - основа будущего устройства, которое можно получить, развив модуль до нужного. Evolution module может иметь множество применений и будет полезен как радиолюбителям для конструирования единичных устройств и экспериментов, так и профессионалам в разработке серийных устройств.

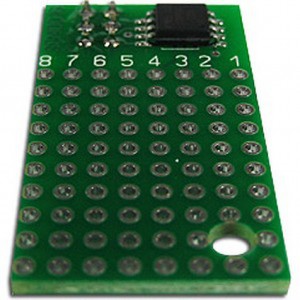

Модуль SEM0016 содержит контроллер, керамический конденсатор по питанию, макетное поле из 79 контактных металлизированных точек диаметром 0,9мм. Остается только дополнить его необходимой периферией и запрограммировать, что позволяет значительно сократить время реализации проекта, с момента задумки до внедрения в работу.

При необходимости, часть макетного поля может быть легко удалена пассатижами или ножницами по металлу. На плате модуля SEM0016, в отличие от модулей SEM0007, не установлен интегральный стабилизатор напряжения, что позволяет использовать модуль в схемах с напряжениями менее 5В, а так же схемах с использованием LDO-стабилизатора и схемах с питанием от батареек, и микропореблением. Каждый вывод контроллера выведен на соответствующую точку макетного поля и пронумерован от 1 до 8 соответственно номеру вывода контроллера. Контакты разъема внутрисхемного программирования полностью совпадают с контактами разъема программатора SPA0008.

Технические характеристики
Напряжение питания 2,7..5,5V
Диапазон тактовых частот
- при напряжении питания 2,7..4,5V 0..10MHz
- при напряжении питания 4,5..5,5V 0..20MHz
Температурный диапазон -40°C..+85°C
Производительность, при 20MHz 20MIPS
Флеш память программ 4Kbytes
Энергонезависимая память данных 256Bytes
Оперативная память 256Bytes
Ток потребления в активном режиме при 1MHz, 2.7V, 25°С 0.42mA

Характеристики
