STH0014UB

Миниатюрный цифровой встраиваемый термометр с выносным датчиком. Ультра яркий голубой индикатор.

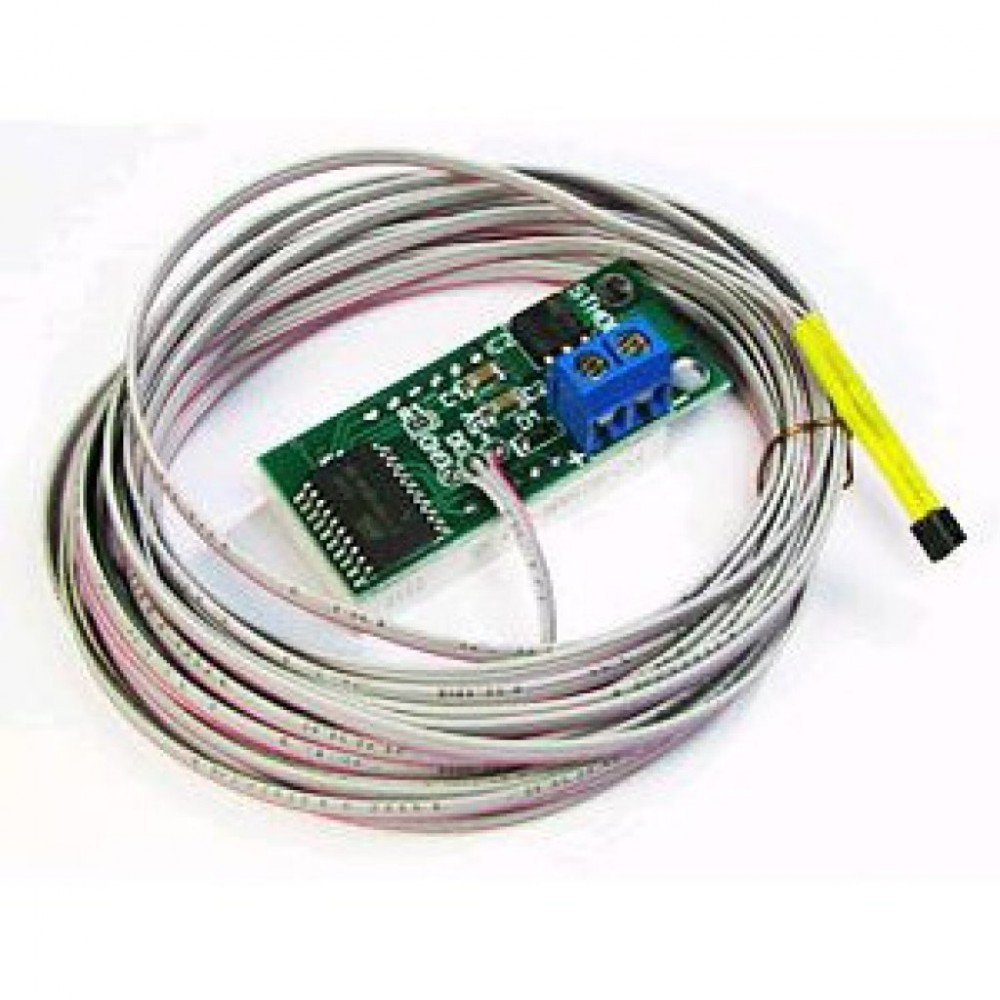

Изделие предназначено для измерения температуры и состоит из модуля индикации и выносного датчика температуры DS18B20 на длинном кабеле припаянном к модулю. Для подключения питания на модуле установлен клеммник под отвертку.
Для питания модуля необходим источник постоянного тока. Плюс питания подключается к контакту "+", минус питания к контакту "-". В модуле имеется защита от переполюсовки - при переполюсовке питания модуль не включится. Индикация температуры начинается через 2 секунды после включения термометра. Показания на индикаторе изменяются 1 раз в 2 сек. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.
При отсутствии или неисправности датчика, на индикаторе отображается "---".
Эксплуатация модуля или кабеля в непосредственной близости от источника сильных помех может привести к некорректной работе термометра.
Если в месте установки датчика возможно попадание влаги, рекомендуется герметизировать датчик и 2-3см кабеля со стороны датчика, например автогерметиком.

Внимание! Датчик термометра не предназначен для измерения температуры токопроводящих жидкостей, агрессивных, взрывоопасных и горючих сред.

Технические характеристики
Диапазон измеряемых температур -55°C..+125°C
Датчик выносной, DS18B20
Длиня кабеля с датчиком 5м
Напряжение питания 7В..20В (с радиатором до 35В)
Потребляемый ток 0,04..0,06А
Дискретность измерения
в диапазоне -9,9°C..+99,9°C, 0,1°C
в диапазоне -55°C..-10°C, 1°C
в диапазоне +100°C..+125°C, 1°C
Погрешность измерения
в диапазоне +10°C..+85°C, не более ±0,5°C
в диапазоне -55°C..125°C, не более ±2°C
Температура эксплуатации индикатора -40°C..+70°C
Температура эксплуатации датчика -55°C..+125°C
Цвет свечения индикатора Ультра яркий голубой
Высота символов индикатора 14мм
