MIKROE-798, Полнофункциональная отладочная плата для изучения МК PIC

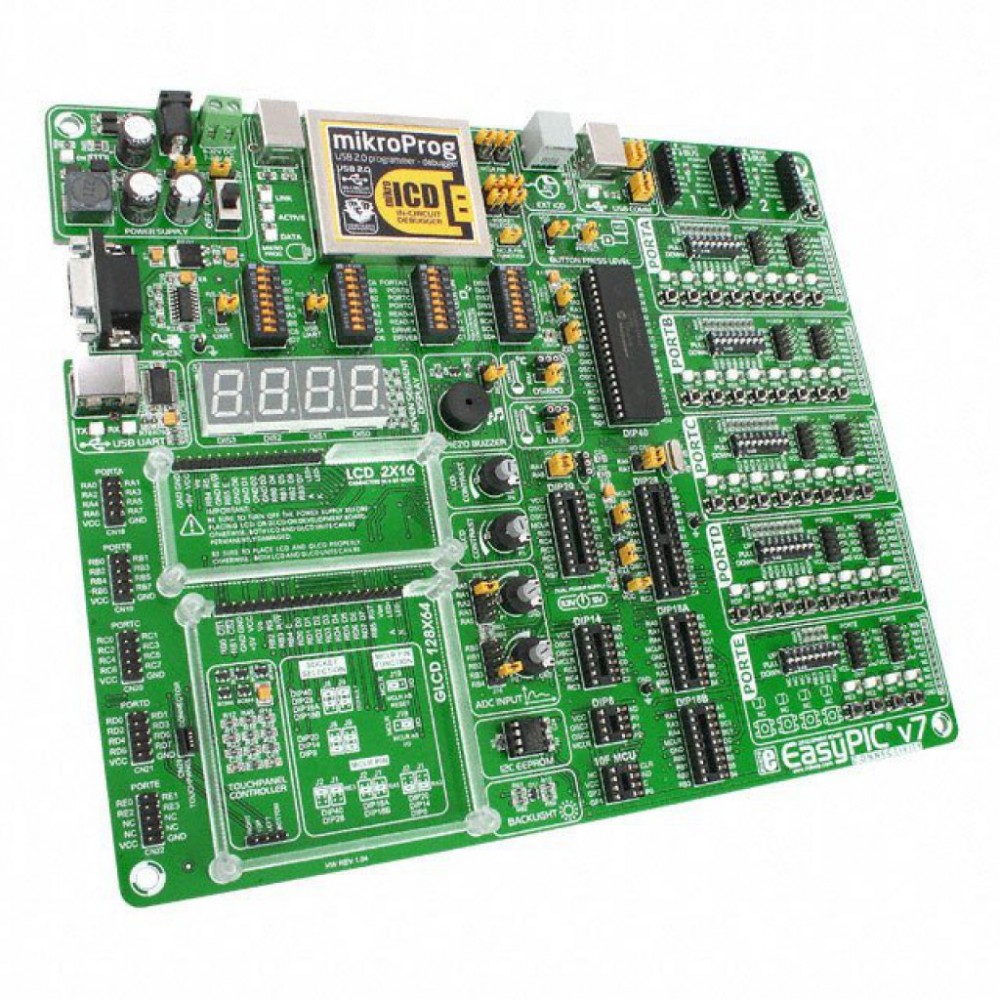

ME-EASYPIC7 – лабораторный стенд 7-го поколения популярного отладочного семейства плат ME-EASYPIC с богатым набором периферии для разработки и отладки приложений на базе микроконтроллеров семейства PICmicro от Microchip, использующегося в работе как радиолюбителями, так и профессионалами. Наличие встроенного быстрого программатора mikroProg ™ и внутрисхемного отладчика позволяет осуществлять поддержку более чем 250 PIC-микроконтроллеров. В составе платы идет PIC18F45K22.

На плате теперь есть все необходимые модули для разработки прототипа будущего устройства , например, в том числе помимо места для установки цифрового стандартного датчика температуры DS1820 на плате имеется возможность для подключения и аналогового датчика LM35, пьезоизлучатель позволит вам протестировать вашу звуковую сигнализацию, установленную Serial EEPROM можете использовать для хранения ваших конфигурационных данных. Каждый порт платы имеет 4 различных разъема для присоединения периферийных модулей, что намного облегчает задачу подключения различных датчиков и аксессуаров.

Кроме привычных LCD и GLCD-дисплеев на плате снова установлен 4-значный -7сегментный дисплей. Также EASYPIC7 – одна из немногих плат, поддерживающих микроконтроллеры с рабочим напряжением 3,3В и 5В одновременно. Стенд оптимально подходит для организации учебных классов и лабораторий по изучению работы микроконтроллеров Microchip.

Отличительные особенности:
• установленный на плате микроконтроллер PIC18F45K22;
• питание от внешнего адаптера;
• USB-порт для программирования, либо возможно использование USB для питания платы в случае переключения джампера J6 в позицию USB;
• места под установку температурных датчиков DS1820 и LM35 ;
• места под установку микроконтроллеров в корпусах DIP8, DIP14, DIP18, DIP20, DIP28 и DIP40;
• порты: RS-232, USB-UART, ICD2/ICD3, USB ;
• светодиоды и кнопки, подключенные ко всем выводам микроконтроллера, с возможностью подтяжки к GND и Uпит. или отключения;
• пьезоизлучатель, потенциометры для изменения контрастности дисплеев;
• интегрированный программатор и внутрисхемный отладчик mikroProg ™ ;
• место под установку ЖКИ 2х16 с регулятором контрастности ME-LCD 2X16;
• место под установку графического ЖКИ с регулятором контрастности ME-GLCD 128X64;
• 4-значный 7-сегментный цифровой дисплей;
• разъём для сенсорного экрана ME-TOUCH SCREEN;
• цепь сброса;
• 5 штырьковых разъемов (PORT A - PORT E) по 10 выводов, для подключения периферийных плат пользователя (EXTRA BOARDS) ;
• SMD-светодиоды состояния и др.

Комплектация:
• отладочная плата с установленным МК PIC18F45K22 (Touch Screen, DS1820, LM35, дисплеи LCD и GLCD , разъем , в комплект не входят!);
• USB-кабель;
• документация на плату.
