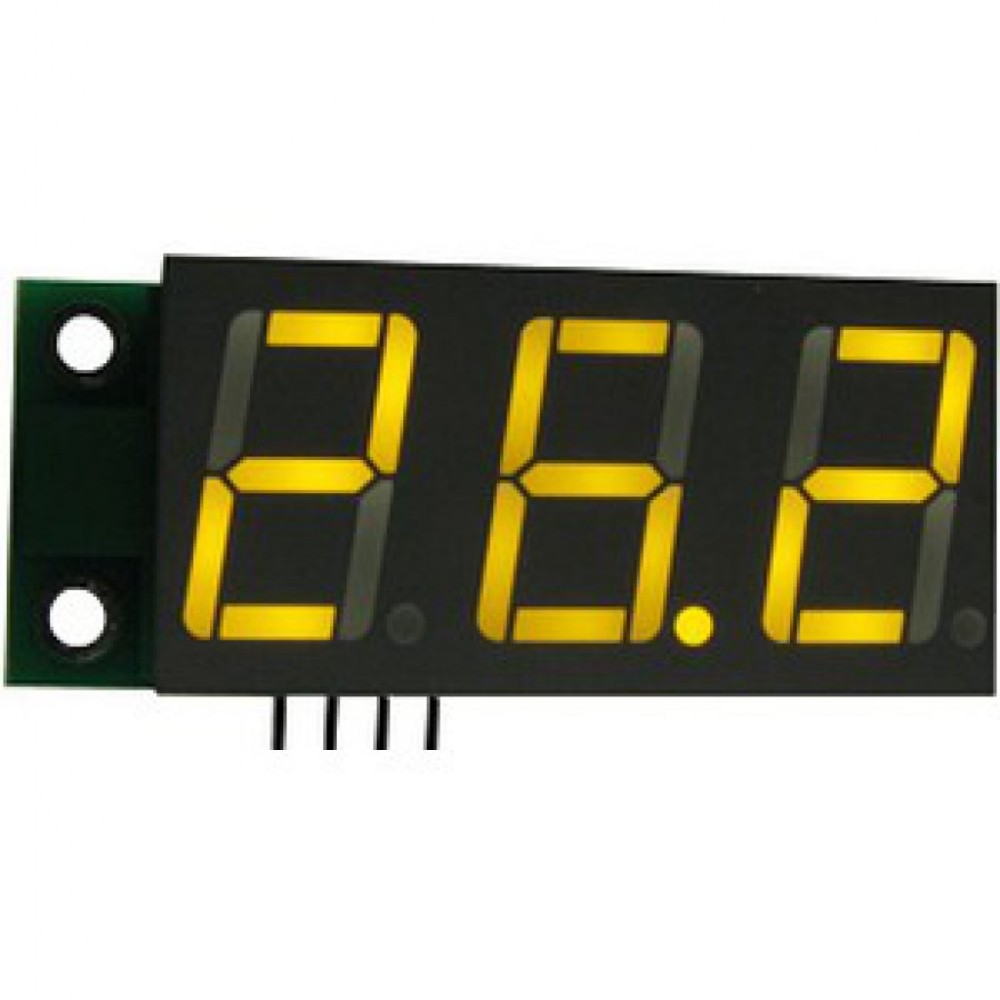

SAH0012UY-50

Модуль предназначен для измерения постоянного тока в одной полярности. Для корректной работы амперметра необходимо использовать любой шунт на ток 50А номинальным напряжением 75мВ ( например 75ШИП1-50-0.5, шунт 50А 75мВ). Шунт в комплект не входит. Измерение тока и питание модуля возможно от одного источника. При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля или наклеив герметиком на интегральный стабилизатор 78M05.

При превышении измеряемого тока более 50.0А, на дисплее высвечивается 0.0А, при протекании тока в обратной полярности на дисплее отображается 0.0А. Для правильных показаний тока, 3 и 4 контакты модуля должны быть соединены вместе только в одной точке - на клемме шунта.При использовании в схемах где присутствует ВЧ составляющая или сильные помехи - показания модуля могут быть не верны.

Технические характеристики
Используемый шунт (в комплект не входит) 50А, 75мВ
Напряжение питания 6В..20 (с радиатором до 35В)
Потребляемый ток 0,04A..0,06А
Диапазон измеряемых токов 0..+50,0А
Минимальный измеряемый ток 0,2А
Дискретность измерения 0,1А
Погрешность измерения 2%
Цвет свечения индикатора - Ультра-яркий желтый
Высота символов индикатора 14мм
Размер модуля 54х19х14мм
Вес модуля 12г
