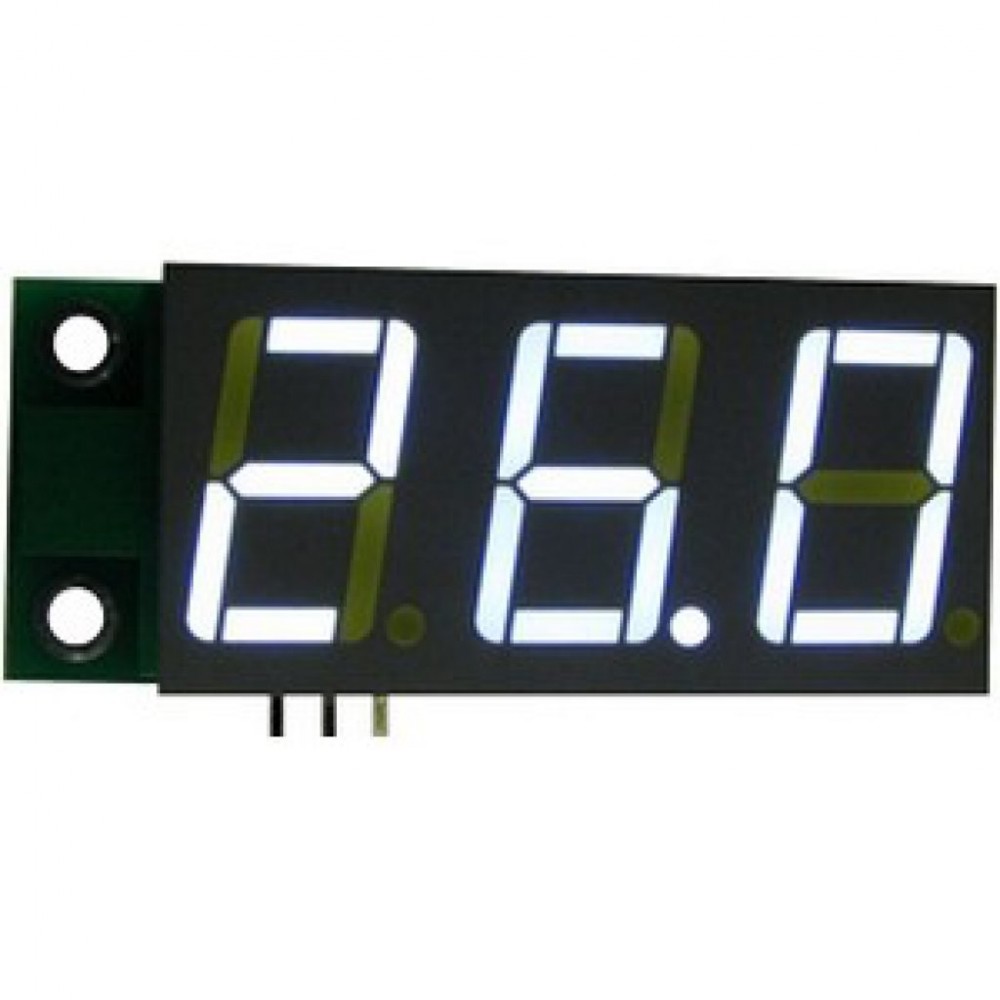

SVH0001UW-100

Модуль может использоваться для: контроля напряжения в лабораторных блоках питания, контроля напряжения бортовой сети автомобиля и напряжения аккумулятора, а также для контроля напряжения в различных устройствах и приборах. Допускается питание устройства от измеряемого напряжения.

Для контроля напряжения питания бортовой сети автомобиля, 2 и 3 контакты модуля необходимо подключить к плюсу + 12В (или +24В), 1-й контакт к массе автомобиля.

Внимание! Переполюсовка питания выведет модуль из строя!

При питании модуля напряжением более 20В, рекомендуется установить радиатор, прикрепив его к крепежным отверстиям модуля.

Технические характеристики:
Напряжение питания 6В…20 (с радиатором до 35В)
Потребляемый ток 50мА ±10%
Диапазон измеряемых напряжений 0…+99В
Дискретность измерения 0,1В
Погрешность измерения 2%
Входное сопротивление >500 КОм
Цвет свечения индикатора Ультра яркий белый
Высота символов индикатора 14мм
Размер модуля 45х19х14мм
Вес модуля 11г
