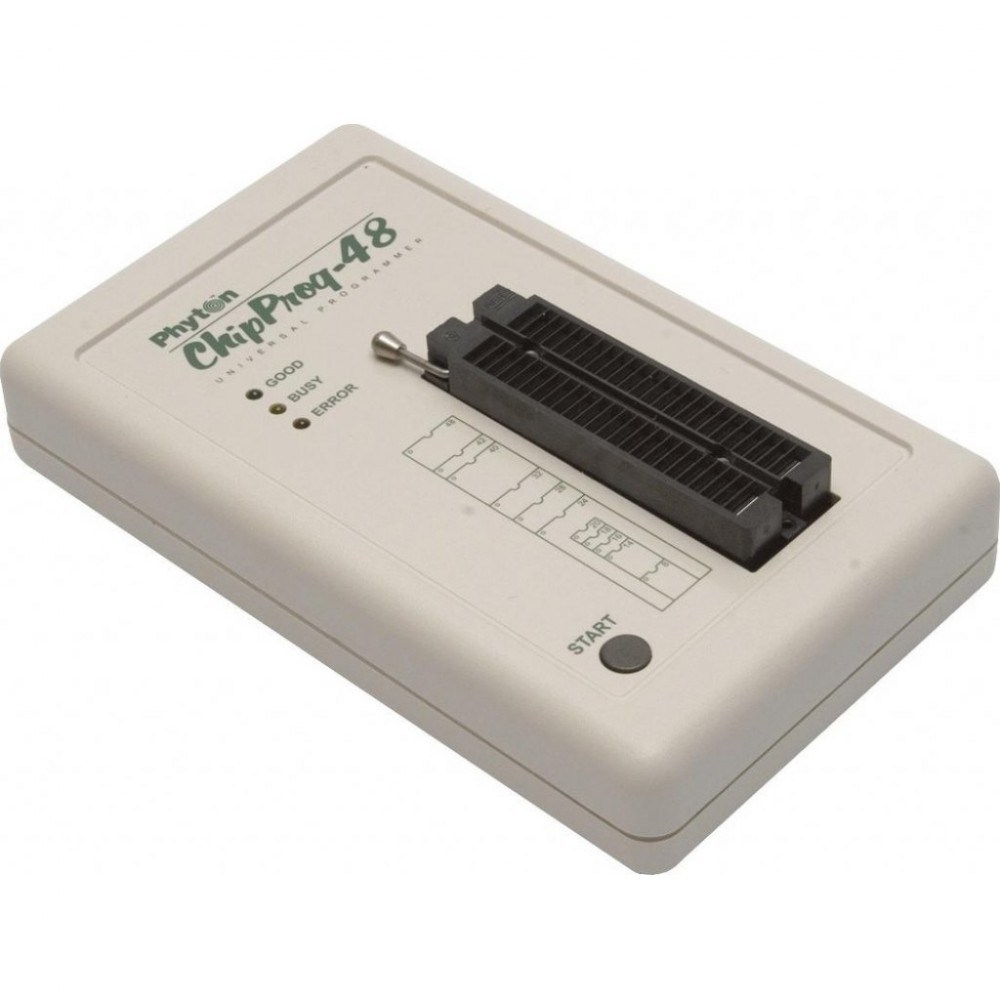

ChipProg-48, Программатор , USB

Краткие характеристики программатора ChipProg-48:

• Отсутствие ограничений на количество и тип поддерживаемых микросхем.
• Универсальная 48 DIP колодка с нулевым усилием с возможностью установки микросхем с шириной корпуса 300 mil ~ 600 mil.
• Подключение к компьютеру через USB 2.0 совместимый порт.
• Поддержка программирования: FLASH, EPROM, EEPROM, NVRAM, MCU, PLD.
• Очень высокая скорость программирования. Программирование 64 Мбитной NOR FLASH - около 50 сек.
• Поддержка программирования микросхем в устройстве пользователя (режим ISP).
• Возможность работы нескольких программаторов под управлением одного компьютера (мильтипрограмматорный режим работы).
• Кнопка на корпусе программатора, запускающая выполнение любой выбранной операции или последовательности операций одним нажатием.

Характеристики аппаратуры:

• Архитектура программатора построена на базе высокопроизводительного 32-разрядного процессора и высокоскоростной программируемой матрицы (FPGA) большого объема. Расширение списка поддерживаемых микросхем производится путем простого обновления версии программного обеспечения.
• Критические по времени части алгоритма программирования реализованы на программируемой матрице аппаратно. Это позволяет добиться очень высокой скорости программирования микросхем.
• Логические драйверы на базе FPGA, способные подвести логические сигналы низкого, высокого уровня, внешнего генератора, а также Pullup, Pulldown на любой вывод колодки.
• 10-ти разрядные цифро-аналоговые преобразователи для программирования аналоговых источников напряжения.
• Возможность программирования фронта подъема и спада аналогового напряжения.
• Автоматическая подстройка аналогового напряжения
• Возможность подключения аналоговых напряжений питания и программирования на любой вывод микросхемы.
• Возможность коммутации любого вывода микросхемы с «землей».
• Аппаратный контроль каждого вывода программируемой микросхемы на наличие контакта перед программированием.
• Наличие быстродействующих схем защиты от перегрузки по току, увеличивающих надежность программатора и не выводящих из строя неправильно подключенные микросхемы.
• Защита всех выводов колодки от электростатического разряда.
• Программируемый синтезатор частоты.
• Самотестирование.

Поддерживаемые корпуса микросхем:

• Поддержка всех микросхем в корпусах DIP в колодке программатора без дополнительных адаптеров.
• Поддержка микросхем в корпусах до 48 выводов в универсальных адаптерах.
• Поддержка микросхем в корпусах SDIP, PLCC, SOIC, SOP, PSOP, TSOP, TSOPII, TSSOP, QFP, TQFP, VQFP, QFN, SON, BGA, CSP с помощью дополнительных адаптеров.
• Совместимость с адаптерами сторонних производителей.

Скорость программирования:

• Очень высокая скорость программирования. Программирование 64 Мбитной NOR FLASH - около 50 сек.
• Увеличение скорости программирования по сравнению с программаторами ChipProg+, ChipProg-2, ChipProg в 1.5…28 раз.

Характеристики программного обеспечения:

• Работа под управлением Windows 95/98/ME/2000/XP/Vista.
• Дружественный, интуитивно понятный, двуязычный интерфейс
• Поддержка всех процедур работы с микросхемой: чтение, сравнение, контроль чистоты, запись и стирание, установка защиты, программирование конфигурационных битов, работа с памятью данных и т.п.
• Тестирование всех выводов микросхемы на наличие контактов перед программированием.
• Режим записи серийного номера в память микросхем с автоматическим изменением данного номера.
• Режим подсчета контрольных сумм с возможностью ее записи в любую область памяти микросхем.
• Режим записи сигнатуры пользователя в любую область памяти микросхем.
• Поддержка проекта.
• Режим автоматического распознавания присутствия микросхемы в колодке с автоматическим запуском выбранных процедур: программирование, чтение, сравнение и т.д..
• Многобуферный интерфейс с возможностью создания неограниченного числа буферов. Буфера разбиваются на подслои, имеющие структуру адресного пространства микросхем
• Возможность работы нескольких программаторов под управлением одного компьютера (мильтипрограмматорный режим работы). Количество программаторов в этом режиме не ограничено. Каждый программатор работает независимо, их скорость и функциональные характеристики остаются неизменными.
• Полноценный двоичный редактор с возможностью ручного редактирования данных, а также функции заполнения, сравнения, копирования, поиска и замены, инвертирования, вычисления контрольной суммы, логических операции OR, AND, XOR.
• Загрузка и сохранение файлов в двоичном, Standard Extended Intel HEX, Motorla S-record, POF, JEDEC, PRG, Holtek OTP, ASCII HEC, ASCII OCTAL, Angstrem SAV форматах.
• Встроенный язык сценариев, обеспечивающий доступ ко всем ресурсам программатора. Посредством применения этого языка можно значительно облегчить работу с программатором, автоматизируя рутинные операции.
