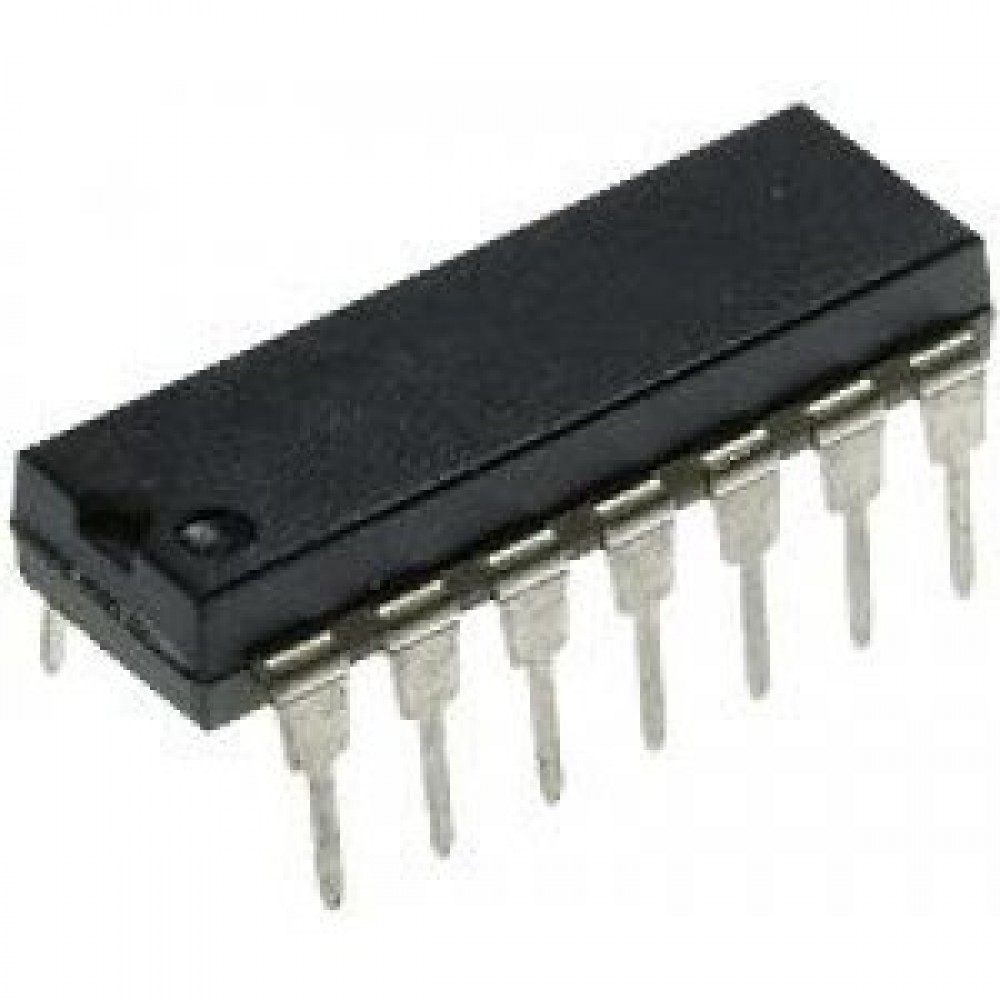

LM2901N, Компаратор счетверенный дифференциальный
Код товара: 302941
Изображения служат только для ознакомления
Цена от:
20,34 руб.
Описание LM2901N
The LM2901N is a low power low offset Voltage Quad Comparator with an offset voltage specification as low as 2mV maximum. This comparator is designed specifically to operate from a single power supply over a wide range of voltages. Operation from split power supplies is also possible and the low power supply current drain is independent of the magnitude of the power supply voltage. This comparator also has unique characteristic in that the input common-mode voltage range includes ground, even though it is operated from a single power supply voltage. This series was designed to directly interface with TTL and CMOS. When operated from both plus and minus power supplies, the device directly interface with MOS logic - where the low power drain of the LM339 is a distinct advantage over standard comparator.
• Wide supply-voltage range
• Input common-mode voltage range includes ground
• Differential input voltage range equal to the power supply voltage
• Output voltage compatible with TTL, DTL, ECL, MOS and CMOS logic systems
• Reduced VOS drift Over-temperature
• Eliminates need for dual supplies
• Allows sensing near GND
• Compatible with all forms of logic
• Power drain suitable for battery operation
• Input common-mode voltage range includes ground
• Green product and no Sb/Br
| Ib - Входной ток смещения | 250 nA |
| Pd - рассеивание мощности | 1.05 W |
| Vos - Входное напряжение смещения нуля | 7 mV |
| Вид монтажа | Through Hole |
| Время отклика | 1.3 us |
| Высота | 3.3 mm |
| Длина | 19.05 mm |
| Категория продукта | Аналоговые компараторы |
| Количество каналов | 4 Channel |
| Максимальная рабочая температура | + 85 C |
| Максимальное напряжение сдвоенного питания | +/- 18 V |
| Минимальная рабочая температура | 40 C |
| Минимальное напряжение сдвоенного питания | +/- 1 V |
| Напряжение питания - макс. | 36 V |
| Напряжение питания - мин. | 2 V |
| Напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V |
| Отключение | No Shutdown |
| Подкатегория | Amplifier ICs |
| Продукт | Analog Comparators |
| Рабочее напряжение питания | 3 V, 5 V, 9 V, 12 V, 15 V, 18 V, 24 V, 28 V |
| Рабочий ток источника питания | 2 mA |
| Размер фабричной упаковки | 25 |
| Серия | LM2901-N |
| Технология | Bipolar |
| Тип | Voltage Comparator |
| Тип выхода | Rail-to-Rail |
| Тип компаратора | General Purpose |
| Тип питания | Single, Dual |
| Тип продукта | Analog Comparators |
| Торговая марка | Texas Instruments |
| Упаковка | Tube |
| Упаковка / блок | MDIP-14 |
| Усиление по напряжению, дБ | 100 dB |
| Ширина | 6.35 mm |
| Вес, г | 1.9 |
