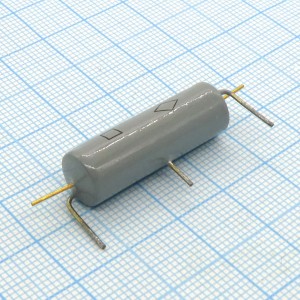

РЭВ 18А 800-01, Реле высокочастотное до 100МГц 27В

РЭВ18 - неполяризованное, пылебрызгозащищенное, двухпозиционное, высокочастотное, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 100 МГц.

Технические характеристики:

• Ток питания обмотки:  постоянный
• Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
  • в нормальных климатических условиях (обмотка обесточена) - 500
  • при максимальной температуре (после выдержки обмотки под рабочим напряжением) -    20
  • в условиях повышенной влажности - 5
• Испытательное переменное напряжение, В:
  • в нормальных климатических условиях:
    • между токоведущими элементами и корпусом, между контактами и обмоткой - 350
    • между разомкнутыми контактами - 180
  • в условиях повышенной влажности и при пониженном атмосферном давлении:
    • между токоведущими элементами и корпусом, между контактами и обмоткой - 150
    • между разомкнутыми контактами - 130
    • непрерывное нахождение обмотки под напряжением не более 50 ч.
    • суммарное время нахождения обмотки под напряжением - 100 ч.
• Электрическая емкость между разомкнутыми контактами (с исключением емкости между контактами и корпусом - проходной емкости) для реле РЭВ18А должна быть не более - 0,5 пФ
• Электрическая емкость между одним (любым) контактом и корпусом должна быть не более 1,6 пФ
• Сопротивление потерь по переменному току на частоте 60 МГц на стадии поставки, хранения и эксплуатации не более 0,4 Ом.

Принципиальная электрическая схема реле РЭВ18А
