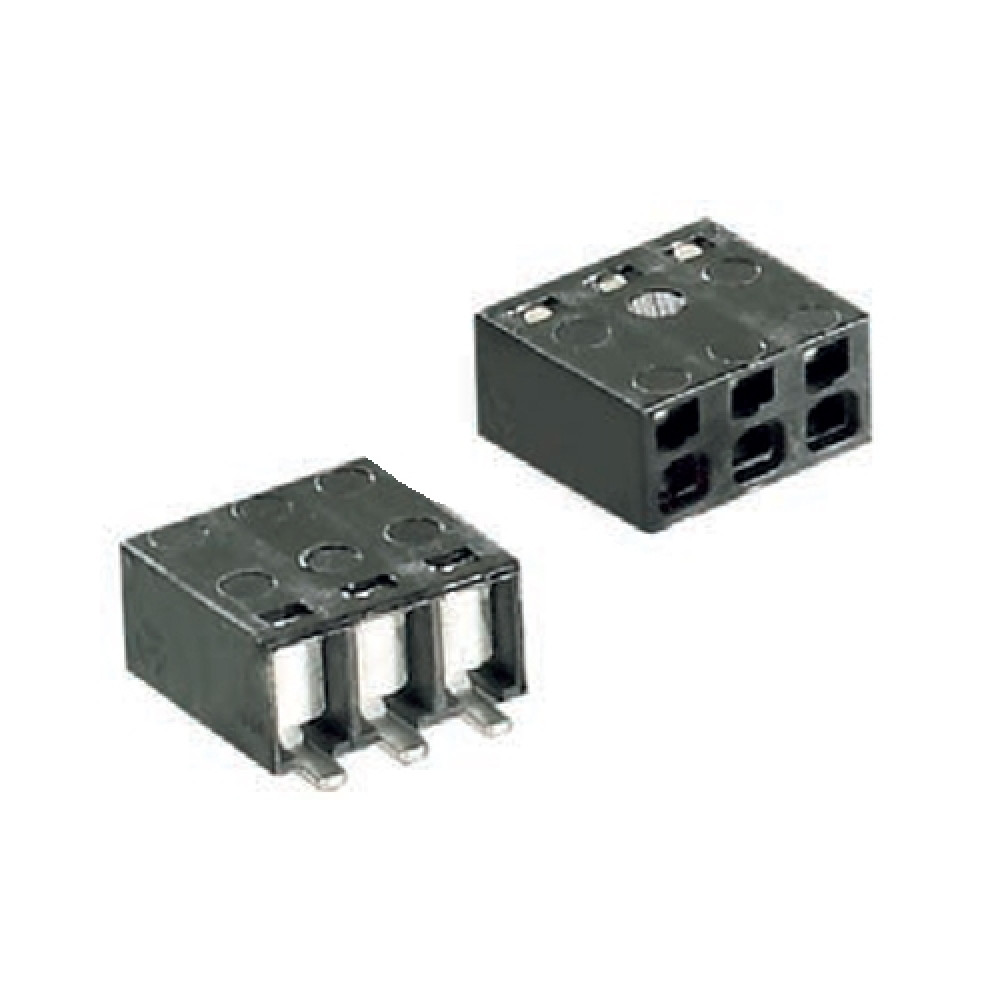

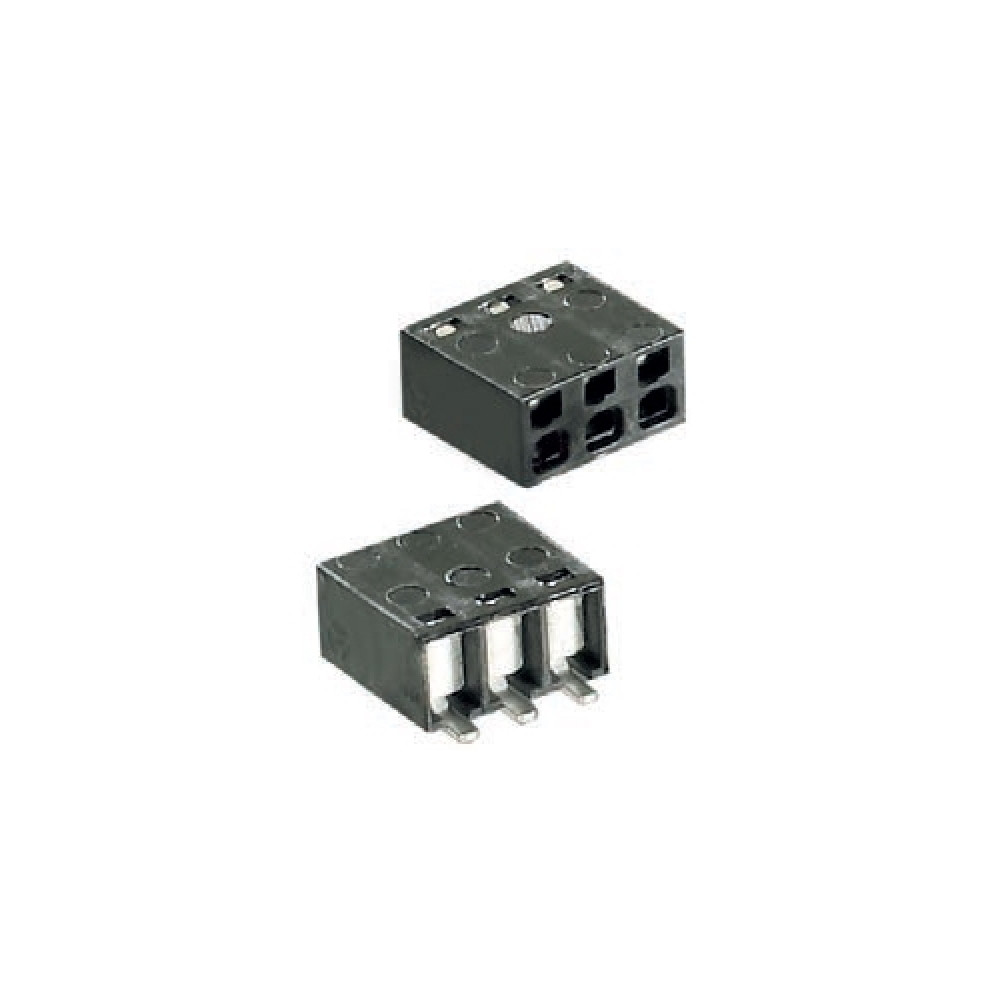

Клемма 7060 /3 SMD 25.400.3310.1, Клемма на печатную плату, SMD, подвод кабеля сбоку, без маркировки, 4 полюса, шаг: 2,50 мм, Push-in фиксация провода, 320V, 9A, цвет: черный, серия 7060 SMD

Код товара: 2128000

Изображения служат только для ознакомления

Наименование:
Клемма 7060 /3 SMD 25.400.3310.1
Производитель:
Артикул производителя:
25.400.3310.1
Примечание:
25.400.3310.1
Тип:
Клемма
Подвод кабеля:
С боку
Количество полюсов:
4
Шаг:
2,50
Монтаж:
SMD

Технические параметры

Тип

Клемма

Подвод кабеля

С боку

Количество полюсов

4

Шаг

2,50

Монтаж

SMD

Тип фиксации провода/на плате

Push-In / Пайка

Маркировка

нет

Номинальное сечение, мм кв.

0,32 - 0,75

Номинальное напряжение, В

320

Номинальный ток, А

9

Цвет

Чёрный

Серия

7060 SMD

Вес брутто

10 г.

Описание Клемма 7060 /3 SMD 25.400.3310.1

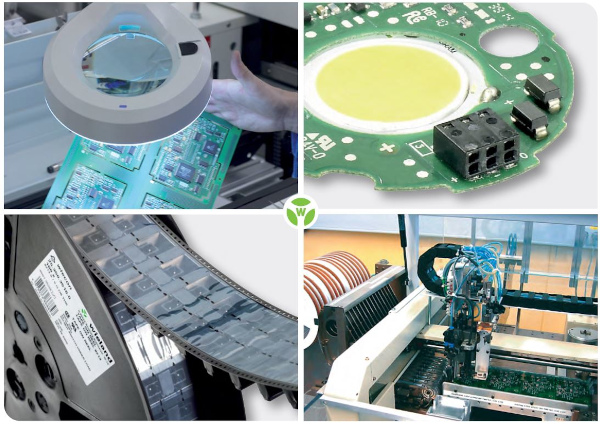

Эффективный процесс монтажа на печатную плату

С помощью «пайки сквозного отверстия (THR)» проводные компоненты, такие как клеммы для печатной платы, конденсаторы и сопротивления, припаиваются к печатной плате. В отличие от SMD (поверхностный монтаж), компоненты THR помещаются в подготовленные отверстия, которые заполняются паяльной пастой, и затем они проходят через процесс пайки оплавлением. Здесь печатная плата, снабженная компонентами SMD или THR, перемещается с постоянной скоростью через различные температурные зоны: предварительный нагрев, оплавление, охлаждение в паяльной печи.

Нагрев компонентов, печатной платы и точек пайки осуществляется посредством температутрной конвекции или в процессе паровой фазы.

Аргументы в пользу THR:

С THR могут быть обработаны проводные

компоненты и компоненты SMD

  • В один шаг
  • В том же процессе
  • При использовании того же оборудования
  • При тех же условиях



Преимущества автоматизации:

  • Снижение себестоимости продукции
  • Сокращение вариантов, поскольку части подходят для волновой пайки
  • Сохранение шагов процесса
