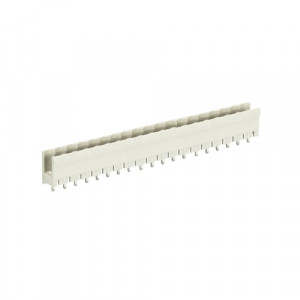

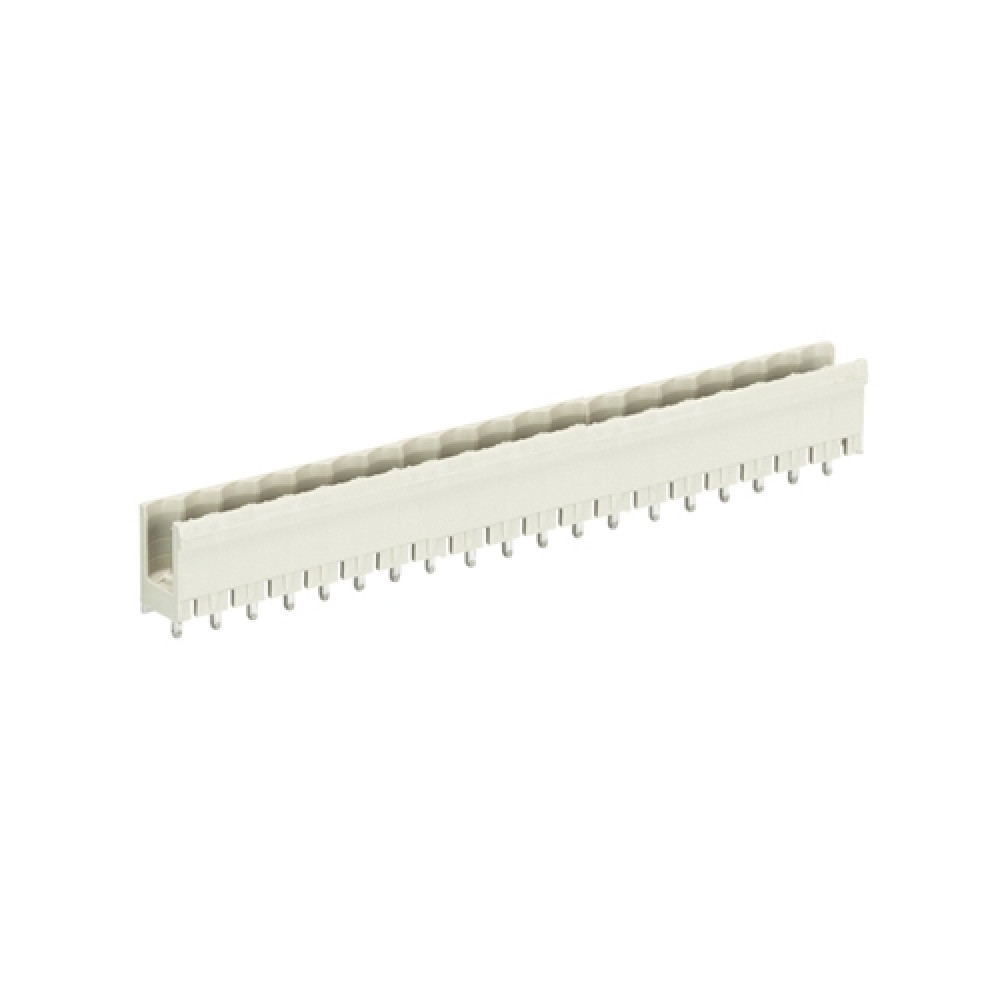

Вилка Wiecon 8113 S/19 G OB OF, Вилочный разъем, вертикальный, без боковых стенок, на плату, шаг 5 мм, 19 полюсов, фиксация на плате пайкой, 400V, 12А, без маркировки, цвет: серый, серия 8113 S GOF
Код товара: 2126914
Цена от:
217,54 руб.
-
1+ 8+ 16+ 32+ 63+272,78 ₽ 253,87 ₽ 238,85 ₽ 226,62 ₽ 217,54 ₽Срок:В наличииНаличие:50Минимум:2Количество в заказ
Технические параметры
Описание Вилка Wiecon 8113 S/19 G OB OF
Wiecon – это семейство разъемов и клемм для установки на пе чат ные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно под раз де лить на: – разъемы и клеммы с винтовой фиксацией провода – разъемы и клеммы с пружинной фиксацией провода – разъемы со обжимными контактами (установка контакта на про во д опрессовкой) Нельзя не отметить многообразие и множество интересных кон структивных решений (разъемы и клеммы с горизонтальным, вер тикальным, наклонным и фронтальным по отношению к плате под водом подключаемых проводов и т.д.). Широкий ассортимент в со че тании с традиционным немецким качеством делает компоненты семейства Wiecon оп ти мальным ре шением при выборе разъемов и клемм на печатную плату.
Разъемы для печатных плат состоят из элемента, устанавливаемого на печатную пла ту и ответной части. При проектировании устройства разработчик вы бирает, какая часть будет установлена на плату – вилочная или ро зе точная, и, исходя из особенностей конструкторской задачи, опре де ляет ответную часть. Части разъема благодаря системе защелок об ра зуют надежное соединение, в особо ответственных применениях ис пользуется дополнительная винтовая фиксация соединения
Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.
Основные характеристики разъемов и клемм Wiecon:
- Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
- Рабочее напряжение до 1000В
- Рабочий ток до 57А
- Прочность электрической изоляции 4000В (1 сек)
- Диапазон рабочих температур -40…+130°С
- Количество полюсов на этаже 2…24
- Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
- Подвод проводников к плате вертикально, горизонтально и под углом.
- Вилочные части с боковыми стенками гарантируют подключение от вет ныхчастей без смещения
- Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
- Многоэтажные варианты разъемов и клемм (до четырех этажей)
- Возможность механической кодировки соединения у большинства типов разъемов
- Возможность механической фиксации соединения у большинства типов разъемов
- Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
- Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
- При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
