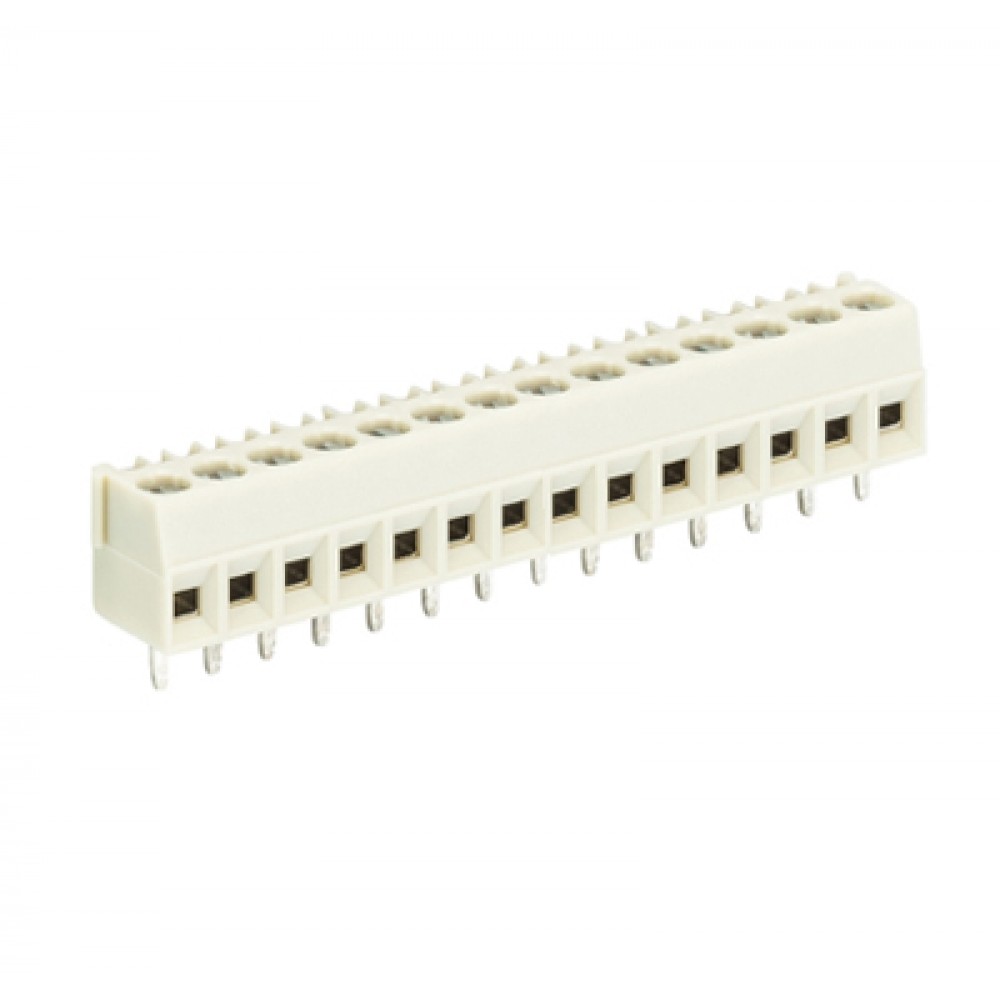

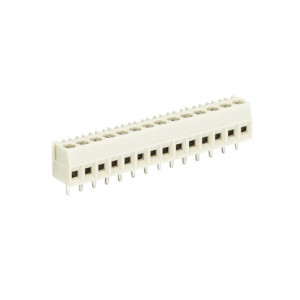

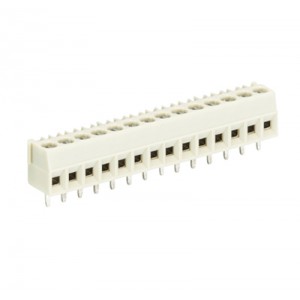

Клемма Wiecon 8593 / 14 OB, Клемма на печатную плату, подвод кабеля сбоку, без маркировки, 14 полюсов, шаг: 3,50 мм, винтовая фиксация провода, 300V, 10A, цвет: серый, серия 8593

Разъёмы и клеммы для печатных плат Wiecon – это семейство разъемов и клемм для установки на печатные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно подразделить на:

• разъемы и клеммы с винтовой фиксацией провода
• разъемы и клеммы с пружинной фиксацией провода
• разъемы со обжимными контактами (установка контакта на про во д опрессовкой)

Нельзя не отметить многообразие и множество интересных конструктивных решений (разъемы и клеммы с горизонтальным, вертикальным, наклонным и фронтальным по отношению к плате подводом подключаемых проводов и т.д.). Широкий ассортимент в сочетании с традиционным немецким качеством делает компоненты семейства Wiecon оптимальным решением при выборе разъемов и клемм на печатную плату.

Области применения:

• Приборостроение
• Машиностроение
• Устройства управления технологическим процессом
• Инженерные сети
• Светотехническое оборудование

Клеммы для печатного монтажа

Клеммы для печатного монтажа не подразумевают наличия ответной части – впаиваемая в плату клемма, предназначена для непосредственного подключения провода к ней и осуществления его электрического контакта с платой. Wieland каждый год запускает в производство все новые и новые модели и типы клемм. На сегодняшний день производится свыше 30 основных типов клемм, при чем внутри типа происходит структурное разбиение на подтипы, отличающихся конструктивами, шагом контактов, диапазонами сечений обслуживаемых проводов и т.д. Почти каждая модель клеммы имеет три исполнения – открытая снизу, либо снабженная изолирующей “подошвой”, либо, помимо изолирующей пластины снизу, имеющая на донышке направляющие штырьки. Выводы у всех клемм имеют квадратное либо прямоугольное сечение. Практически любая клемма может быть промаркирована самоклеящимися маркировочными полосками. Некоторые клеммы (в основном больших габаритов) конструктивно имеют гнезда для непосредственной маркировки стандартными маркировочными шильдиками Wieland. В случае отсутствия гнезд для некоторых клемм можно применить навесные держатели шильдиков.

Основные характеристики разъемов и клемм Wiecon:

• Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
• Рабочее напряжение до 1000В
• Рабочий ток до 57А
• Прочность электрической изоляции 4000В (1 сек)
• Диапазон рабочих температур -40…+130°С
• Количество полюсов на этаже 2…24
• Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
• Подвод проводников к плате вертикально, горизонтально и под углом.
• Вилочные части с боковыми стенками гарантируют подключение ответных частей без смещения
• Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
• Многоэтажные варианты разъемов и клемм (до четырех этажей)
• Возможность механической кодировки соединения у большинства типов разъемов
• Возможность механической фиксации соединения у большинства типов разъемов
• Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
• Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика

При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
