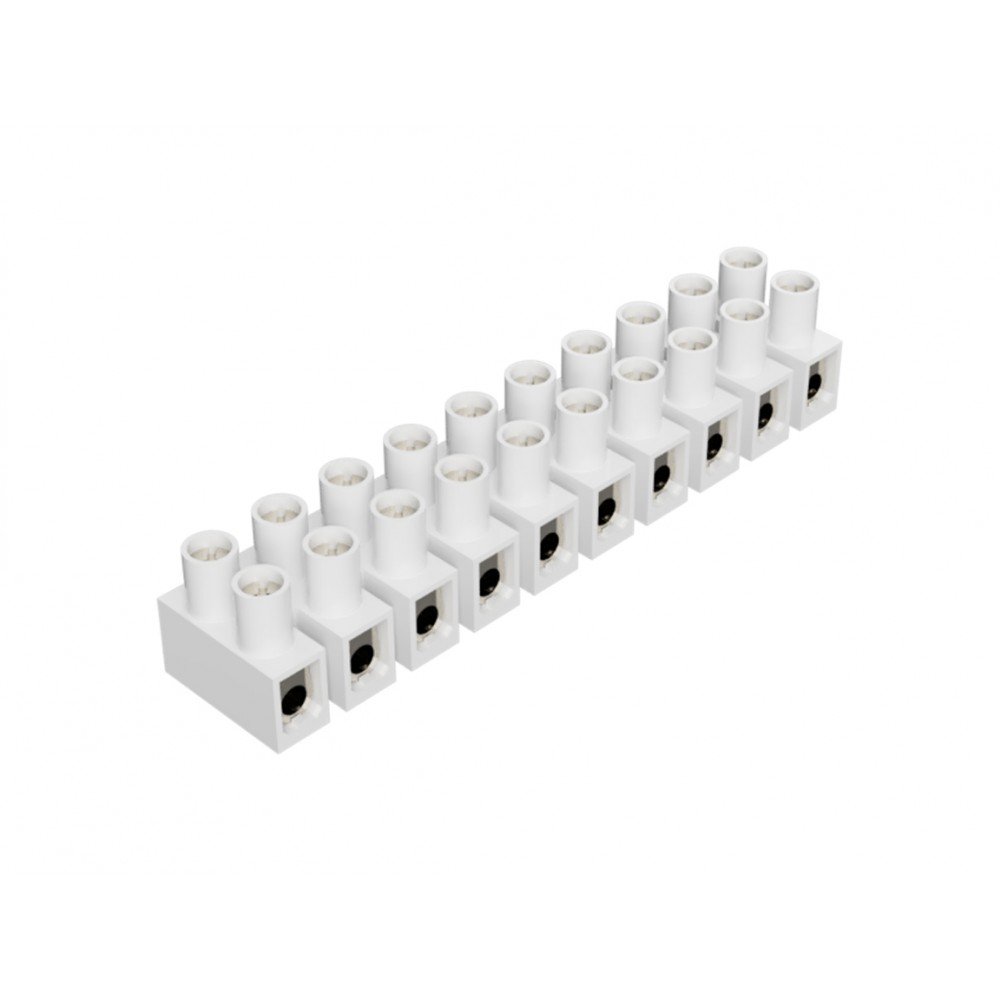

Клеммная колодка 16E / 10 DS, Клеммные колодки, Тип 16 DS, 10 полюсов, делимые, с защитой провода, номинальное сечение провода: 10 мм кв., номинальные характеристики: 500 V; 41 A; серия Appliance

В серии разделяемых клеммных колодок appliance имеется опциональное исполнение зажимной клетки с защитой провода от воздействия винта.
Защита реализована путем установки в клетку металлической промежуточной пластины, размещенной между винтом и полостью зажимной клетки, при этом на один номинал снижается сечение подключаемого проводника. При затяжке винт взаимодействует с пластиной, которая препятствует повреждению и перерезанию винтом тонкожильных проводов.
Зажимная клетка, выполненная из никелированной латуни, успешно противостоит окислению в течении длительного времени и позволяет обслуживать как однопроволочные, так и многопроволочные проводники, выполненные из меди или алюминия.
Резьба зажимных элементов, выполненная на высокоточных станках и винты из хроматированной стали со специальной насечкой исключают самопроизвольное ослабление контакта при воздействии вибрации. Материалы винта и зажимной колодки
подобраны таким образом, чтобы предотвратить срыв резьбы даже при усилии, значительно превышающем рекомендуемый момент затяжки.
Изоляционный материал колодок бывает двух типов: - PA 6 / UL94V2 полупрозрачного цвета, допускающего длительную эксплуатацию колодки при температуре до 1000С, допускающего горение до 30 секунд после воздействия пламени или повышенных температур. - PA 6 / UL94V2 белого цвета, допускающего длительную эксплуатацию колодки при температуре до 1000С, согласно DIN 60335-1 самозатухающий максимум через 2 секунды после воздействия температурой 750 °C.
Колодки типа 4Е…20Е допускают возможность установки маркировочных полос с оцифровкой, позволяющих производить идентификацию полюсов при использовании многополюсных колодок.

Материалы:
Изоляция: полиамид 6 естеств. цвета/UL 94 V2
Испытание методом Бринеля при 125°C
Испытание раскал. проволокой при 850°C
Испытание токами утечки PTI 250
Категория UL 94 V-2
Зажимные части: никелированная латунь
Защита провода: фосфористая бронза
Зажимные винты: оцинкованная и хроматированная сталь
