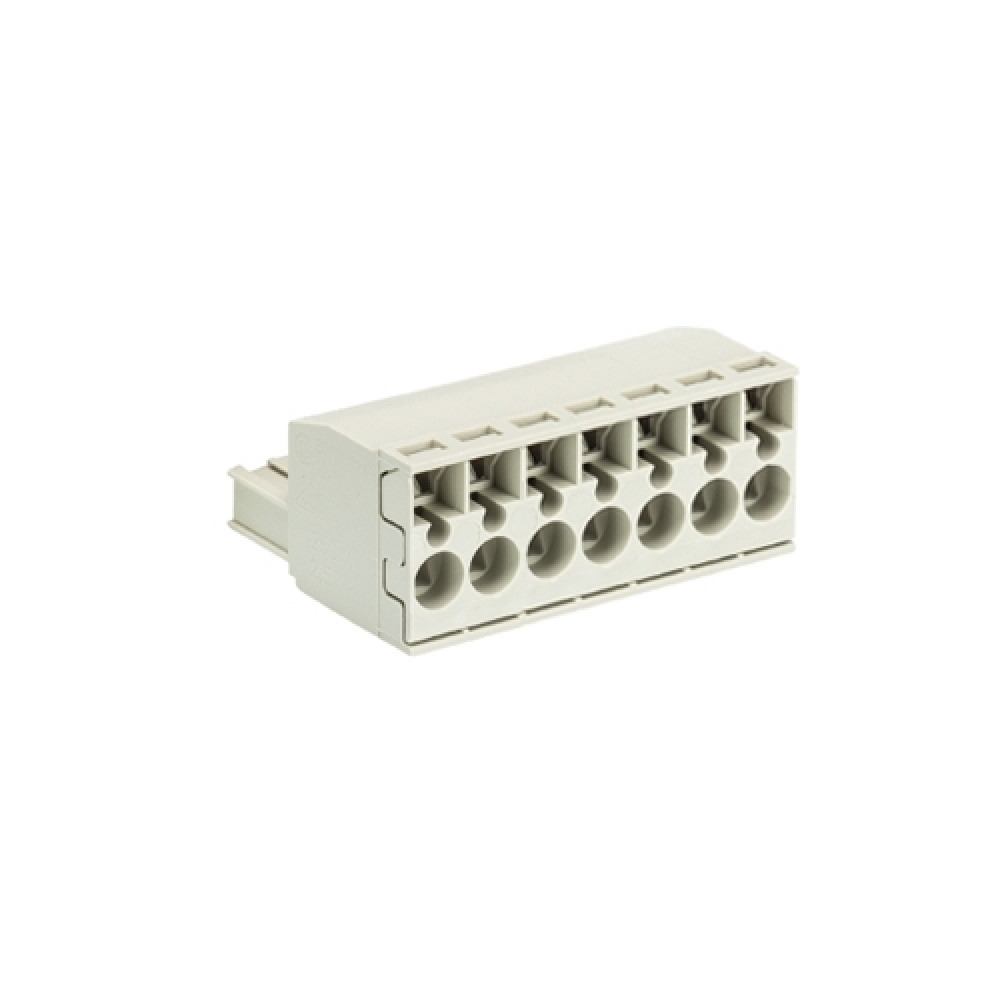

Розетка Wiecon 8113 BFK / 7 TOP, Розеточный разъем, угловой, на кабель, шаг 5 мм, 7 полюсов, номинальное сечение: 2,5 мм кв., пружинная фиксация провода, 400V, 12А, с маркировкой, цвет: серый, серия 8113 BFK
Код товара: 2124894
Цена от:
606,72 руб.
-
1+ 4+ 7+ 13+ 26+738,11 ₽ 693,12 ₽ 657,41 ₽ 628,32 ₽ 606,72 ₽Срок:В наличииНаличие:55Минимум:1Количество в заказ
Технические параметры
Описание Розетка Wiecon 8113 BFK / 7 TOP
Разъёмы и клеммы для печатных плат Wiecon – это семейство разъемов и клемм для установки на печатные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно подразделить на:
- разъемы и клеммы с винтовой фиксацией провода
- разъемы и клеммы с пружинной фиксацией провода
- разъемы со обжимными контактами (установка контакта на про во д опрессовкой)
Нельзя не отметить многообразие и множество интересных конструктивных решений (разъемы и клеммы с горизонтальным, вертикальным, наклонным и фронтальным по отношению к плате подводом подключаемых проводов и т.д.). Широкий ассортимент в сочетании с традиционным немецким качеством делает компоненты семейства Wiecon оптимальным решением при выборе разъемов и клемм на печатную плату.
Области применения:
- Приборостроение
- Машиностроение
- Устройства управления технологическим процессом
- Инженерные сети
- Светотехническое оборудование
Разъемы для печатных плат
Разъемы состоят из элемента, устанавливаемого на печатную плату и ответной части. При проектировании устройства разработчик выбирает, какая часть будет установлена на плату – вилочная или розеточная, и, исходя из особенностей конструкторской задачи, определяет ответную часть. Части разъема благодаря системе защелок образуют надежное соединение, в особо ответственных применениях используется дополнительная винтовая фиксация соединения.
Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.
Основные характеристики разъемов и клемм Wiecon:
- Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
- Рабочее напряжение до 1000В
- Рабочий ток до 57А
- Прочность электрической изоляции 4000В (1 сек)
- Диапазон рабочих температур -40…+130°С
- Количество полюсов на этаже 2…24
- Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
- Подвод проводников к плате вертикально, горизонтально и под углом.
- Вилочные части с боковыми стенками гарантируют подключение ответных частей без смещения
- Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
- Многоэтажные варианты разъемов и клемм (до четырех этажей)
- Возможность механической кодировки соединения у большинства типов разъемов
- Возможность механической фиксации соединения у большинства типов разъемов
- Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
- Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
- При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
