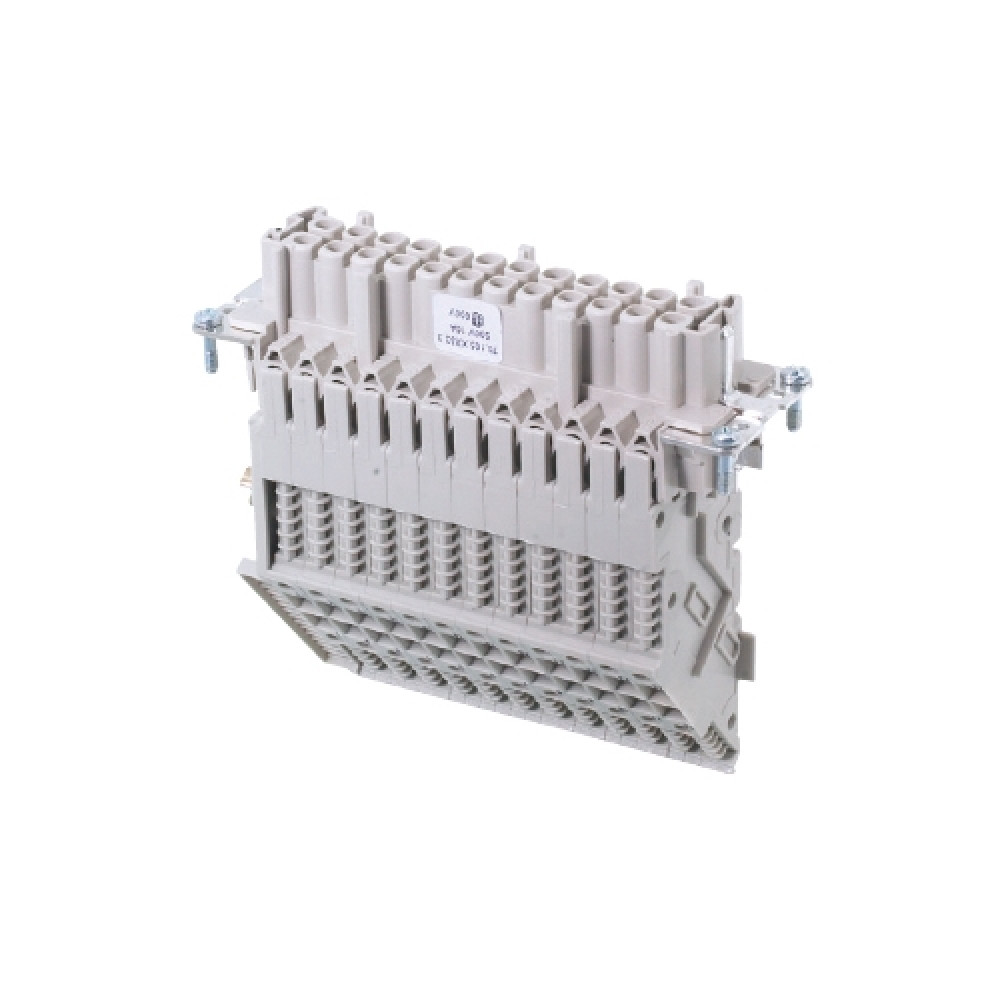

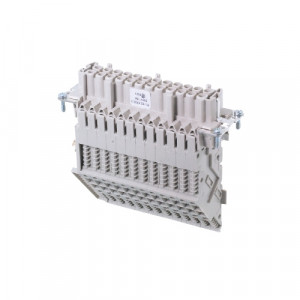

Розеточная контактная вставка 70.105.2453.3, Розеточная контактная вставка, винтовая фиксация, 24 полюса + PE, типоразмер 24B, 500V, 16A, сечение обслуживаемых проводников 0,5-4 мм кв., тип покрытия контактов: олово, заземление справа, длинное исполенение, (6 полей для маркировки)

Отличительной особенностью разъемов семейства REVOS является многообразие компонентов, что позволяет оптимально скомпоновать конечный разъем для конкретного применения. На рисунке представлены основные компоненты типового разъема для соединения типа “кабель-аппарат”

Естественно, выбор компонентов разъема надо начинать с подбора контактных вставок, учитывая при этом требования по количеству полюсов, нагрузочной способности контактов (в т.ч. и минимальным коммутируемым токам и напряжениям) и, конечно, габаритам конечного разъема.

Wieland выпускает контактные вставки с четырьмя типами фиксации проводов:

• Винтовая фиксация

• Пружинная фиксация

• Фиксация обжимными контактами

• Push-In контактами

Все контакты вставок независимо от типа фиксации изготавливаются из высококачественного медного сплава с тремя вариантами внешнего покрытия: луженые, посеребренные либо по золоченные. Также все вставки независимо от типа фиксации про во да имеют отдельный заземляющий контакт с винтовой фиксацией, за мыкаемый непосредственно на корпус разъема.

Basic базовая серия разъемов, до 48 полюсов на разъем, напряжения до 830В, ток до 16А на контакт

1 - КАБЕЛЬНЫЕ ВВОДЫ
В качестве аксессуаров доступны следующие кабельные вводы:
∙ Сальниковые, без разгрузки от натяжения
∙ Цанговые кабельные вводы, степень защиты IP68, пластиковые/латунные/из нержавеющей стали
∙ Металлические кабельные вводы с разгрузкой на изгиб, степень защиты IP54
∙ Металлические кабельные вводы с зажимом для гофры/металлорукава, степень защиты IP54
∙ Кабельные вводы EMC
∙ Специализированные исполнения.

2 - КАБЕЛЬНЫЕ ЧАСТИ КОРПУСОВ
Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового сплава.
∙ Стандартное и увеличенное исполнения
∙ Кабельный ввод сбоку, сверху или на лицевой стороне
∙ С фиксирующими рычагами (защелками) и без них

3 - РОЗЕТОЧНЫЕ И ВИЛОЧНЫЕ КОНТАКТНЫЕ ВСТАВКИ
Доступны следующие способы подключения (фиксации проводников):
∙ Винтовая фиксация
∙ Пружинная фиксация
∙ Фиксация Push-In
∙ Фиксация обжимными контактами

4 - АКССЕСУАРЫ ДЛЯ МЕХАНИЧЕСКОГО КОДИРОВАНИЯ РАЗЪЕМОВ
Кодирующие штифты, втулки с внутренней резьбой и кодирующие болты.

5 - ОСНОВАНИЯ РАЗЪЕМОВ (АППАРАТНЫЕ ЧАСТИ КОРПУСОВ)
∙ Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового
сплава.
∙ Стандартное и увеличенное исполнения
∙ Основания с открытым и глухим дном

6 - ЗАЩЕЛКИ
∙ Одинарные или двойные защелки
∙ Защелки из армированного пластика / стали / нержавеющей стали.
