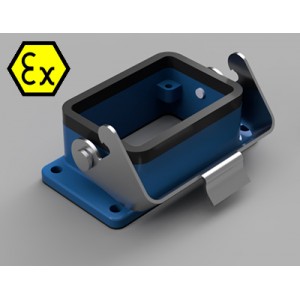

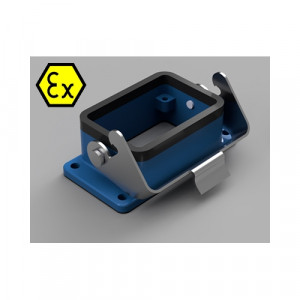

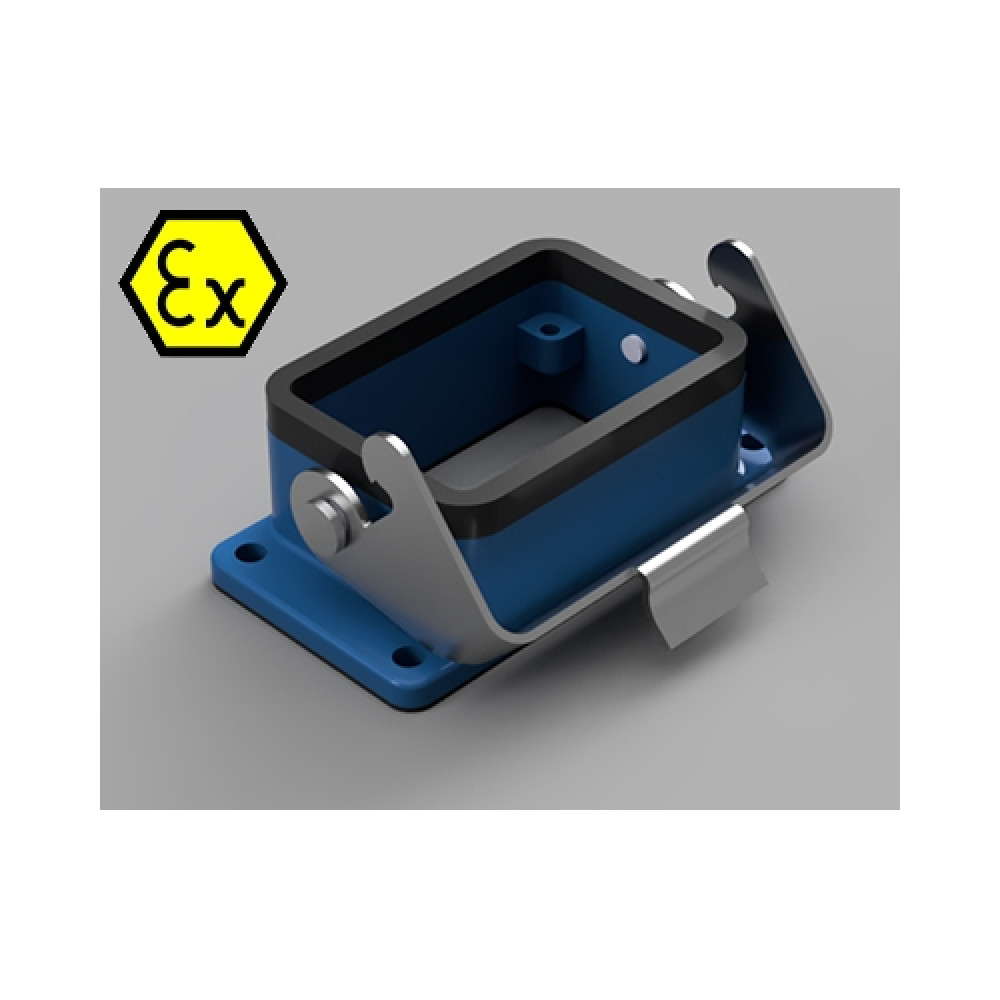

Основание разъема 70.320.0628.9, Открытое основание взрывозащищенного разъема REVOS Ex, Size 6, без защитной крышки, с одной металлической защелкой, с уплотнителем, материал корпуса: цинковый сплав

В состав серии REVOS Ex входят разъемы, изготовленные из специальных материалов и ориентированные на применение во взрывоопасных средах. Серия предназначена для соединения искробезопасных электрических цепей.
Корпуса изготавливаются из цинка литьем под давлением, поверхность корпуса: светло-синего цвета, без силикона, с порошковым покрытием. Степень защиты с закрытыми защелками IP 54. Подтвержденный рабочий температурный диапазон от –65 до +120 °C.
Контактные вставки изготавливаются из стеклонаполненного полиамида, устойчивого к вредным производственным воздействиям, механическим (устойчивость к царапинам) и химическим (кислоты, щелочи, масла).
Блокировочные защелки изготовлены из оцинкованной стали. Существуют варианты исполнения с 1-й продольной или с 2-мя поперечными защелками, а также с откидными защитными крышками;

Применяются маслобензиностойкие уплотнительные прокладки из NBR (бутадиен-нитрильного каучука).
Помимо традиционных для “Ex”-компонентов применений в оборудовании химической и нефтеперерабатывающей отраслей, возможно использование разъемов REVOS Ex в горнодобывающей промышленности, например, в системах шахтной автоматики и сигнализации.

1. КАБЕЛЬНЫЕ ВВОДЫ
В качестве аксессуаров доступны следующие кабельные вводы:
∙ Сальниковые, без разгрузки от натяжения
∙ Цанговые кабельные вводы, степень защиты IP68, пластиковые/латунные/из нержавеющей стали
∙ Металлические кабельные вводы с разгрузкой на изгиб, степень защиты IP54
∙ Металлические кабельные вводы с зажимом для гофры/металлорукава, степень защиты IP54
∙ Кабельные вводы EMC
∙ Специализированные исполнения.

2.КАБЕЛЬНЫЕ ЧАСТИ КОРПУСОВ
Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового сплава.
∙ Стандартное и увеличенное исполнения
∙ Кабельный ввод сбоку, сверху или на лицевой стороне
∙ С фиксирующими рычагами (защелками) и без них.

3. РОЗЕТОЧНЫЕ И ВИЛОЧНЫЕ КОНТАКТНЫЕ ВСТАВКИ
Доступны следующие способы подключения (фиксации проводников):
∙ Винтовая фиксация
∙ Пружинная фиксация
∙ Фиксация Push-In
∙ Фиксация обжимными контактами

4.АКССЕСУАРЫ ДЛЯ МЕХАНИЧЕСКОГО КОДИРОВАНИЯ РАЗЪЕМОВ
Кодирующие штифты, втулки с внутренней резьбой и кодирующие болты.

5. ОСНОВАНИЯ РАЗЪЕМОВ (АППАРАТНЫЕ ЧАСТИ КОРПУСОВ)
∙ Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового сплава.
∙ Стандартное и увеличенное исполнения
∙ Основания с открытым и глухим дном

6. ЗАЩЕЛКИ
∙ Одинарные или двойные защелки
∙ Защелки из армированного пластика / стали / нержавеющей стали.

ПРИМЕНЕНИЕ ВО ВЗРЫВООПАСНЫХ ЗОНАХ

Оборудование для работы во взрывоопасных средах должно соответствовать требованиям, необходимым для безопасного функционирования и эксплуатации в отношении риска взрыва.

Взрывоопасная зона — это помещение или ограниченное пространство, в котором имеются или могут образовываться взрывоопасные смеси. В этих зонах для обеспечения безопасной эксплуатации электрооборудования должны применяться соответствующие виды взрывозащиты.

МАРКИРОВКА ВЗРЫВОЗАЩИТЫ

PO - Уровень взрывозащиты. Рудничное особо взрывобезопасное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты, предусмотренные стандартами на виды взрывозащиты;
Ех — Знак, подтверждающий, что оборудование соответствует стандартам взрывозащищенности (по стандарту CENELEC);
ia - Вид и принцип взрывозащиты. Искробезопасная электрическая цепь. Взрывобезопасное оборудование данных типов включает цепи, которые ввиду низкого искрового энергетического потенциала не могут произвести зажигание взрывоопасной смеси. Оборудование Ex ia безопасно при двух повреждениях и может применяться в зоне 0;
I — Группы электрооборудования. Оборудование, предназначенное для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и/или горючей пыли.
