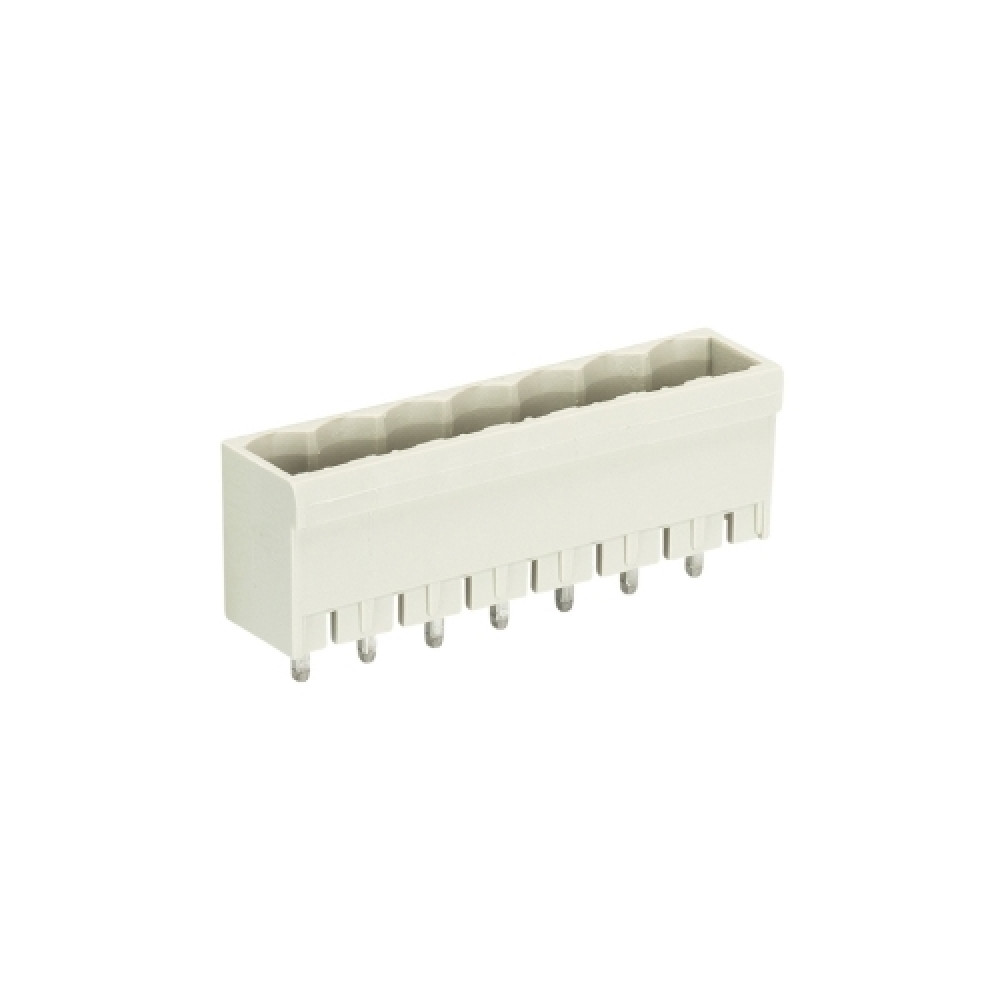

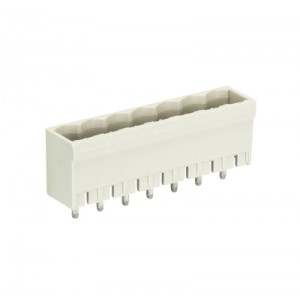

Вилка Wiecon 8213 S / 7 G OB, Вилочный разъем, вертикальный, на плату, шаг 5,08 мм, 7 полюсов, фиксация на плате пайкой, 300V, 12А, без маркировки, цвет: серый, серия 8213 S G

Wiecon – это семейство разъемов и клемм для установки на пе чат ные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно под раз де лить на: – разъемы и клеммы с винтовой фиксацией провода – разъемы и клеммы с пружинной фиксацией провода – разъемы со обжимными контактами (установка контакта на про во д опрессовкой) Нельзя не отметить многообразие и множество интересных кон структивных решений (разъемы и клеммы с горизонтальным, вер тикальным, наклонным и фронтальным по отношению к плате под водом подключаемых проводов и т.д.). Широкий ассортимент в со че тании с традиционным немецким качеством делает компоненты семейства Wiecon оп ти мальным ре шением при выборе разъемов и клемм на печатную плату.

Разъемы для печатных плат состоят из элемента, устанавливаемого на печатную пла ту и ответной части. При проектировании устройства разработчик вы бирает, какая часть будет установлена на плату – вилочная или ро зе точная, и, исходя из особенностей конструкторской задачи, опре де ляет ответную часть. Части разъема благодаря системе защелок об ра зуют надежное соединение, в особо ответственных применениях ис пользуется дополнительная винтовая фиксация соединения

Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.

Основные характеристики разъемов и клемм Wiecon:

• Подключение одножильных и многожильных проводников сечениями 0,14…16мм²
• Рабочее напряжение до 1000В
• Рабочий ток до 57А
• Прочность электрической изоляции 4000В (1 сек)
• Диапазон рабочих температур -40…+130°С
• Количество полюсов на этаже 2…24
• Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
• Подвод проводников к плате вертикально, горизонтально и под углом.
• Вилочные части с боковыми стенками гарантируют подключение от вет ныхчастей без смещения
• Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
• Многоэтажные варианты разъемов и клемм (до четырех этажей)
• Возможность механической кодировки соединения у большинства типов разъемов
• Возможность механической фиксации соединения у большинства типов разъемов
• Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
• Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
• При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
