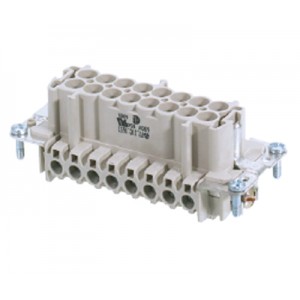

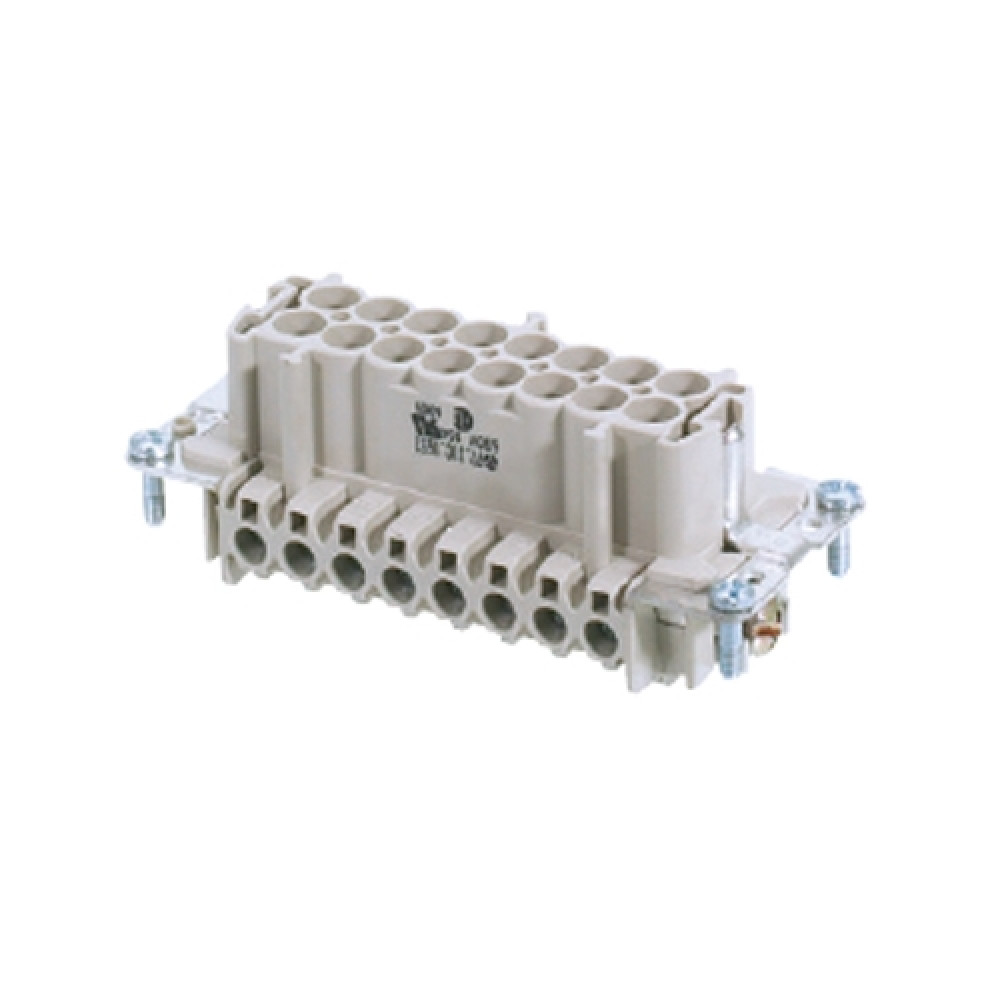

Контактная вставка 72.310.1653.0, Вилочная контактная вставка REVOS, Size 16, винтовая фиксация, 16 полюсов + РЕ, 690 V, 16 A, материал контактов: медный сплав, тип покрытия контактов: олово

Отличительной особенностью разъемов семейства REVOS является многообразие компонентов, что позволяет оптимально скомпоновать конечный разъем для конкретного применения. На рисунке представлены основные компоненты типового разъема для соединения типа “кабель-аппарат”

Естественно, выбор компонентов разъема надо начинать с подбора контактных вставок, учитывая при этом требования по количеству полюсов, нагрузочной способности контактов (в т.ч. и минимальным коммутируемым токам и напряжениям) и, конечно, габаритам конечного разъема.

Wieland выпускает контактные вставки с четырьмя типами фиксации проводов:

• Винтовая фиксация

• Пружинная фиксация

• Фиксация обжимными контактами

• Push-In контактами

Все контакты вставок независимо от типа фиксации изготавливаются из высококачественного медного сплава с тремя вариантами внешнего покрытия: луженые, посеребренные либо по золоченные. Также все вставки независимо от типа фиксации про во да имеют отдельный заземляющий контакт с винтовой фиксацией, за мыкаемый непосредственно на корпус разъема.

Basic базовая серия разъемов, до 48 полюсов на разъем, напряжения до 830В, ток до 16А на контакт

1 - КАБЕЛЬНЫЕ ВВОДЫ
В качестве аксессуаров доступны следующие кабельные вводы:
∙ Сальниковые, без разгрузки от натяжения
∙ Цанговые кабельные вводы, степень защиты IP68, пластиковые/латунные/из нержавеющей стали
∙ Металлические кабельные вводы с разгрузкой на изгиб, степень защиты IP54
∙ Металлические кабельные вводы с зажимом для гофры/металлорукава, степень защиты IP54
∙ Кабельные вводы EMC
∙ Специализированные исполнения.

2 - КАБЕЛЬНЫЕ ЧАСТИ КОРПУСОВ
Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового сплава.
∙ Стандартное и увеличенное исполнения
∙ Кабельный ввод сбоку, сверху или на лицевой стороне
∙ С фиксирующими рычагами (защелками) и без них

3 - РОЗЕТОЧНЫЕ И ВИЛОЧНЫЕ КОНТАКТНЫЕ ВСТАВКИ
Доступны следующие способы подключения (фиксации проводников):
∙ Винтовая фиксация
∙ Пружинная фиксация
∙ Фиксация Push-In
∙ Фиксация обжимными контактами

4 - АКССЕСУАРЫ ДЛЯ МЕХАНИЧЕСКОГО КОДИРОВАНИЯ РАЗЪЕМОВ
Кодирующие штифты, втулки с внутренней резьбой и кодирующие болты.

5 - ОСНОВАНИЯ РАЗЪЕМОВ (АППАРАТНЫЕ ЧАСТИ КОРПУСОВ)
∙ Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового
сплава.
∙ Стандартное и увеличенное исполнения
∙ Основания с открытым и глухим дном

6 - ЗАЩЕЛКИ
∙ Одинарные или двойные защелки
∙ Защелки из армированного пластика / стали / нержавеющей стали.
