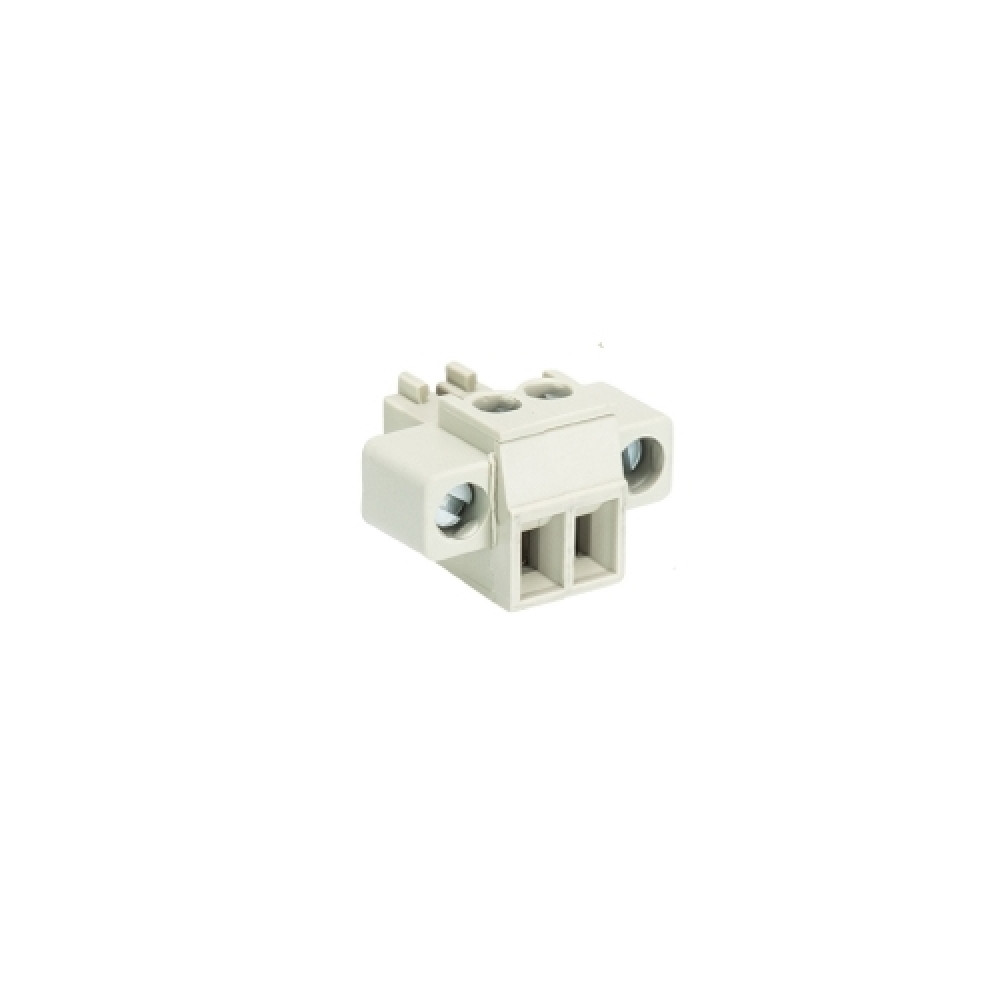

Розетка Wiecon 8513 B / 2 F OB, Розеточный разъем, угловой, на кабель, с монтажными фланцами, шаг 3,5 мм, 2 полюса, номинальное сечение: 1,5 мм кв., винтовая фиксация провода, 250V, 8А, без маркировки, цвет: серый, серия 8513 B

Код товара: 2090446

Изображения служат только для ознакомления

Наименование:
Розетка Wiecon 8513 B / 2 F OB
Производитель:
Артикул производителя:
25.641.3253.0
Примечание:
25.641.3253.0
Описание Eng:
8513 B / 2 F OB
Тип:
Розеточный разъем
Подвод кабеля:
Прямой
Количество полюсов:
2
Шаг:
3,5
Монтаж:
на кабель

Технические параметры

Подвод кабеля

Прямой

Количество полюсов

2

Шаг

3,5

Монтаж

на кабель

Тип фиксации провода/на плате

Винтовой

Маркировка

да

Номинальное сечение, мм кв.

0,14 - 1,5

Номинальное напряжение, В

250

Номинальный ток, А

8

Цвет

Серый

Серия

8513 B

Монтажные фланцы

да

Вес брутто

1.5 г.

Описание Розетка Wiecon 8513 B / 2 F OB

Разъёмы и клеммы для печатных плат Wiecon – это семейство разъемов и клемм для установки на печатные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно подразделить на:

  • разъемы и клеммы с винтовой фиксацией провода
  • разъемы и клеммы с пружинной фиксацией провода
  • разъемы со обжимными контактами (установка контакта на про во д опрессовкой)

Нельзя не отметить многообразие и множество интересных конструктивных решений (разъемы и клеммы с горизонтальным, вертикальным, наклонным и фронтальным по отношению к плате подводом подключаемых проводов и т.д.). Широкий ассортимент в сочетании с традиционным немецким качеством делает компоненты семейства Wiecon оптимальным решением при выборе разъемов и клемм на печатную плату.

Области применения:

  • Приборостроение
  • Машиностроение
  • Устройства управления технологическим процессом
  • Инженерные сети
  • Светотехническое оборудование

Разъемы для печатных плат

Разъемы состоят из элемента, устанавливаемого на печатную плату и ответной части. При проектировании устройства разработчик выбирает, какая часть будет установлена на плату – вилочная или розеточная, и, исходя из особенностей конструкторской задачи, определяет ответную часть. Части разъема благодаря системе защелок образуют надежное соединение, в особо ответственных применениях используется дополнительная винтовая фиксация соединения.

Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.

Основные характеристики разъемов и клемм Wiecon:

  • Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
  • Рабочее напряжение до 1000В
  • Рабочий ток до 57А
  • Прочность электрической изоляции 4000В (1 сек)
  • Диапазон рабочих температур -40…+130°С
  • Количество полюсов на этаже 2…24
  • Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
  • Подвод проводников к плате вертикально, горизонтально и под углом.
  • Вилочные части с боковыми стенками гарантируют подключение ответных частей без смещения
  • Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
  • Многоэтажные варианты разъемов и клемм (до четырех этажей)
  • Возможность механической кодировки соединения у большинства типов разъемов
  • Возможность механической фиксации соединения у большинства типов разъемов
  • Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
  • Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
  • При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
