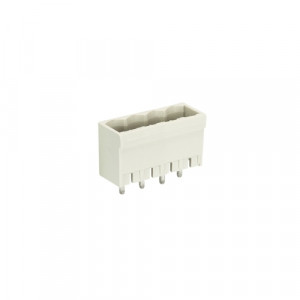

Вилка Wiecon 8113 S / 4 G OB, Вилочный разъем, вертикальный, на плату, шаг 5,00 мм, 4 полюса, фиксация на плате пайкой, 300V, 12А, без маркировки, цвет: серый, серия 8113 S G
Код товара: 2087554
Цена от:
124,21 руб.
-
1+ 13+ 26+ 50+ 150+159,16 ₽ 147,20 ₽ 137,70 ₽ 129,96 ₽ 124,21 ₽Срок:В наличииНаличие:150Минимум:4Количество в заказ
Технические параметры
Описание Вилка Wiecon 8113 S / 4 G OB
Разъёмы и клеммы для печатных плат Wiecon – это семейство разъемов и клемм для установки на печатные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно подразделить на:
- разъемы и клеммы с винтовой фиксацией провода
- разъемы и клеммы с пружинной фиксацией провода
- разъемы со обжимными контактами (установка контакта на про во д опрессовкой)
Нельзя не отметить многообразие и множество интересных конструктивных решений (разъемы и клеммы с горизонтальным, вертикальным, наклонным и фронтальным по отношению к плате подводом подключаемых проводов и т.д.). Широкий ассортимент в сочетании с традиционным немецким качеством делает компоненты семейства Wiecon оптимальным решением при выборе разъемов и клемм на печатную плату.
Области применения:
- Приборостроение
- Машиностроение
- Устройства управления технологическим процессом
- Инженерные сети
- Светотехническое оборудование
Разъемы для печатных плат
Разъемы состоят из элемента, устанавливаемого на печатную плату и ответной части. При проектировании устройства разработчик выбирает, какая часть будет установлена на плату – вилочная или розеточная, и, исходя из особенностей конструкторской задачи, определяет ответную часть. Части разъема благодаря системе защелок образуют надежное соединение, в особо ответственных применениях используется дополнительная винтовая фиксация соединения.
Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.
Основные характеристики разъемов и клемм Wiecon:
- Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
- Рабочее напряжение до 1000В
- Рабочий ток до 57А
- Прочность электрической изоляции 4000В (1 сек)
- Диапазон рабочих температур -40…+130°С
- Количество полюсов на этаже 2…24
- Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
- Подвод проводников к плате вертикально, горизонтально и под углом.
- Вилочные части с боковыми стенками гарантируют подключение ответных частей без смещения
- Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
- Многоэтажные варианты разъемов и клемм (до четырех этажей)
- Возможность механической кодировки соединения у большинства типов разъемов
- Возможность механической фиксации соединения у большинства типов разъемов
- Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
- Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
- При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
