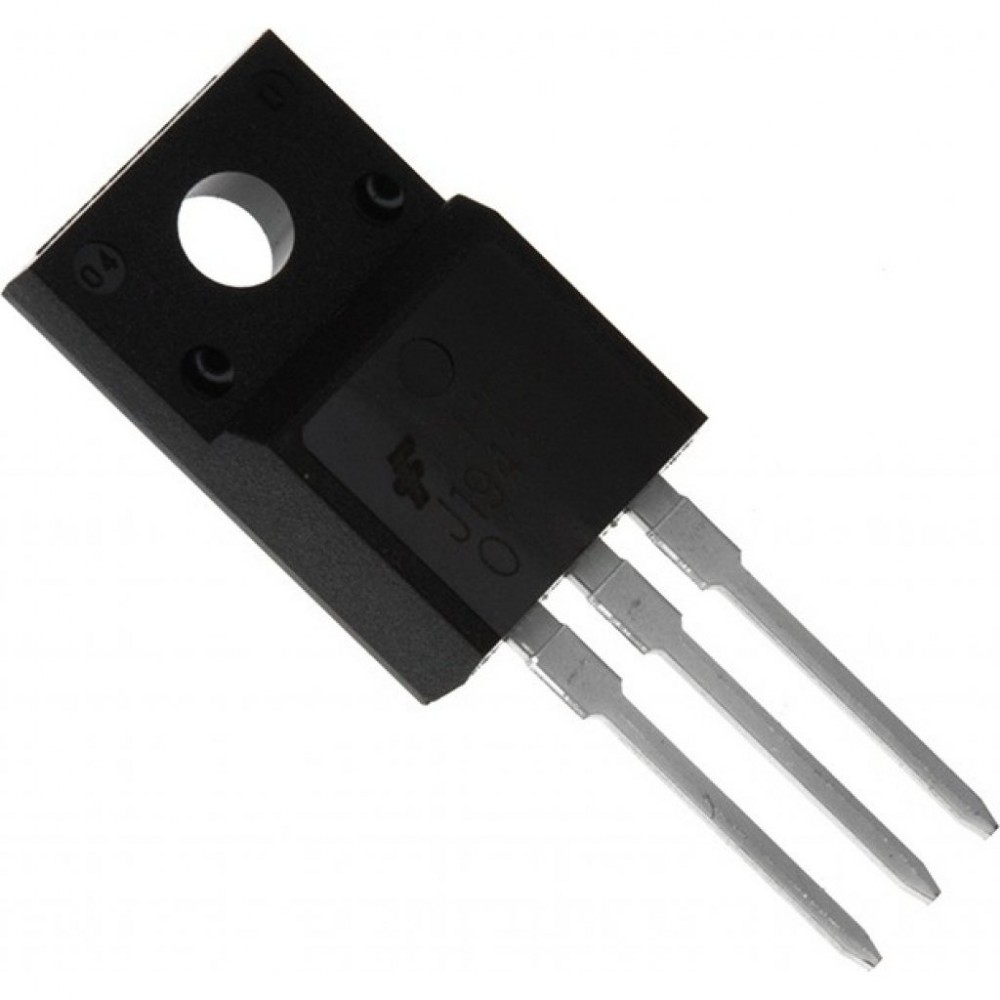

FCPF22N60NT, Транзистор полевой N-канальный 600В 22A
Код товара: 197142
Изображения служат только для ознакомления
Цена от:
1 023,48 руб.
Технические параметры
Описание FCPF22N60NT
SupreMOS – это семейство 600В MOSFET транзисторов, выполненных по технологии super-junction. Эти транзисторы с сопротивлением открытого канала 165 мОм FCP22N60N, FCPF22N60NT и FCA22N60N и 199 мОм FCP16N60N, FCPF16N60NT и FCA16N60N имеют лучшие в своем классе характеристики по быстродействию (di/dt и dv/dt) и позволяют повысить плотность мощности и КПД источников питания и, при этом, за счет большого напряжения пробоя и отличных характеристик встроенного диода, обеспечивают высокий уровень надежности.
Первые представители семейства – FCP16N60N и FCP22N60N, доступны в корпусах TO220, TO220F и TO3PN. У FCP16N60N параметр RDS(ON) равен 199 мОм, а у FCP22N60N – 165 мОм. MOSFET-транзисторы характеризуются отличной скоростью нарастания напряжения dv/dt как самого транзистора, так и встроенного диода. Кроме того, они обладают хорошими значениями лавинной энергии.
Отличительные особенности:
• Низкое сопротивление в открытом состоянии RDS(ON) = 20 мОм на см2
• dv/dt диода: 20 В/нс (при 200 А/мкс)
• dv/dt транзистора: 100 В/нс
• Лавинная энергия: 355 мДж у 199-мОм приборов; 672 мДж у 165-мОм приборов.
| Структура | n-канал |
| Максимальное напряжение сток-исток Uси,В | 600 |
| Максимальный ток сток-исток при 25 С Iси макс..А | 22 |
| Максимальное напряжение затвор-исток Uзи макс.,В | ±30 |
| Сопротивление канала в открытом состоянии Rси вкл. (Max) при Id, Rds (on) | 0.165 ом при 11a, 10в |
| Максимальная рассеиваемая мощность Pси макс..Вт | 39 |
| Крутизна характеристики, S | 22 |
| Корпус | to220fp |
| Пороговое напряжение на затворе | 2…4 |
| Вес, г | 2 |
FCP22N60N.pdf
