TR90-12VDC-SC-A-R, мощное 12VDC, 30А, 1замыкание

Код товара: 136300

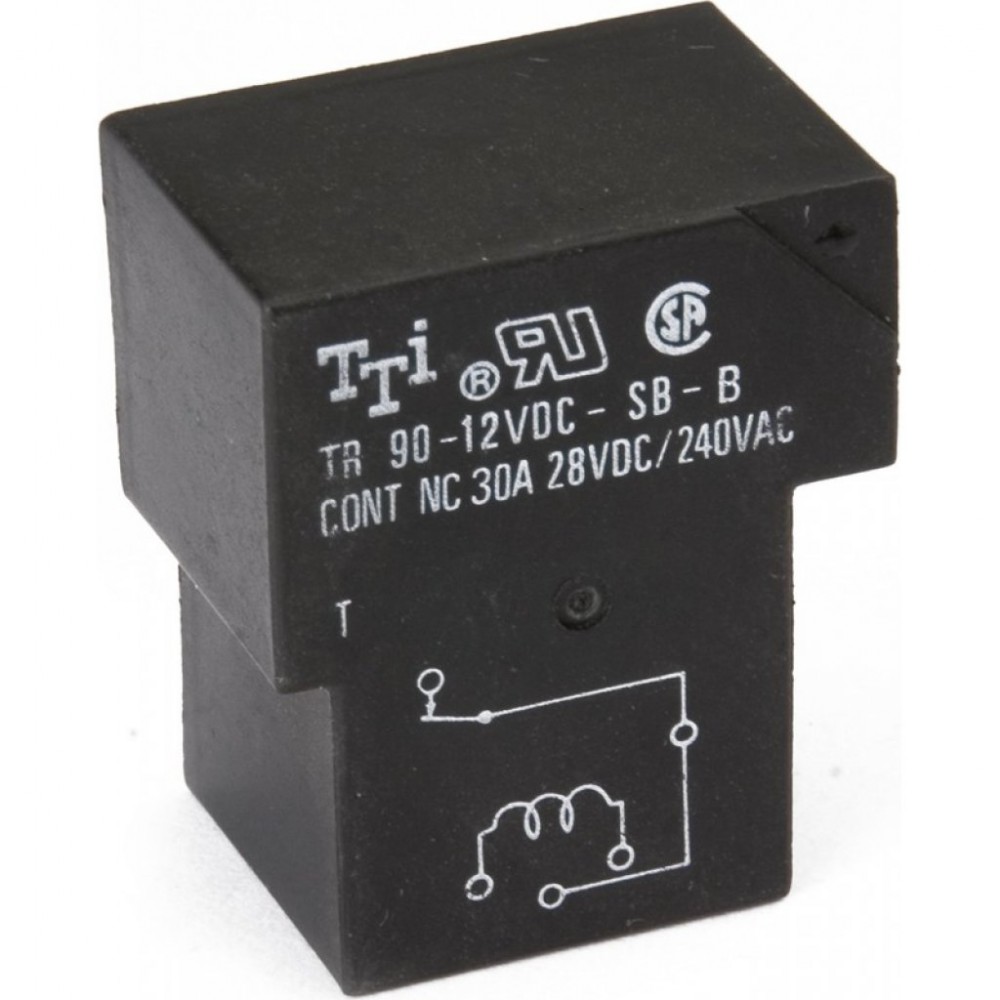

Изображения служат только для ознакомления

Наименование:
TR90-12VDC-SC-A-R
Артикул производителя:
TR90-12VDC-SC-A-R
Описание Eng:
Power Relay 12VDC, 30А, SPST-NO
Тип упаковки:
Tube (туба)
Нормоупаковка:
15 шт
Напряжение обмотки:
12 В DC
Коммутируемый ток:
20 А
Показать аналоги

Технические параметры

Напряжение обмотки

12 В DC

Коммутируемый ток

20 А

Вес брутто

31.7 г.

Описание TR90-12VDC-SC-A-R

Электромагнитное реле данной серии относится к промежуточным реле с коммутируемым током до 40А. Максимальное коммутируемое напряжение, в зависимости от типа переключения, составляет для нормально-открытых 250 В при токе 40 А, для переключающих: нормально-открытых контактов 250 В при токе 40 А, а для нормально-закрытых - 250 В при токе 30 А.

Реле данной серии имеют одну группу контактов с двумя типами переключений: нормально-открытые и переключающие. Максимальные габаритные размеры составляют по длине 32.3 мм, по ширине 27.5 мм, по высоте 20.4 мм. Также эти реле выпускаются в открытом корпусе, в этом случае, габаритные размеры составляют по длине 30.5 мм, по ширине 24.2 мм, по высоте 17 мм.

Реле этой серии выпускаются на восемь различных значений управляющего напряжения от 5 до 110 В с потребляемой мощностью в 0.93 Вт.

Реле этой серии используются в системах кондиционирования, вентиляции, автомобильном и бытовом оборудовании.

Характеристики

Ток питания обмоткипостоянный
Классификация реле по начальному состояниюмоностабильное
Поляризациянейтральное
Количество обмоток1
Сопротивление обмотки,Ом155
Номинальное рабочее напряжение,В12
Максимальное рабочее напряжение,В14.5
Контактный набор1 замык.
Максимальный коммутируемый ток, А30
Максимальное коммутируемое переменное напряжения (cosf*1),В240
Время срабатывания,мс20
Время отпускания,мс10
Сопротивление изоляции,МОм10
Максимальное сопротивление электрических контактов, Ом0.03
Материал контактовagsnin
Наработка на отказ не менее, циклов*10-610000000
Рабочая температура,С-55…85

Документы и сертификаты

Документация и Datasheet

Аналоги и возможные замены

TR90-12VDC-SC-C-R Функциональный аналог мощное 12VDC, 20А, 1переключение Производитель: Tai Shing Electronics Components Corp.
Наличие:
6 714 шт

Под заказ:
0 шт
Цена от:
от 200,64
Акция HF105F-1/012D6-1ZSTF Функциональный аналог Реле силовое, 20 А, 12 В, SPST Производитель: HONGFA
Наличие:
1 977 шт

Под заказ:
0 шт
Цена от:
от 130,05
BS-901CS-12VDC Функциональный аналог Сигнальное реле 20А SPST (один полюс-одно направление) катушка 12В Производитель: Bestar Electric Ltd.
