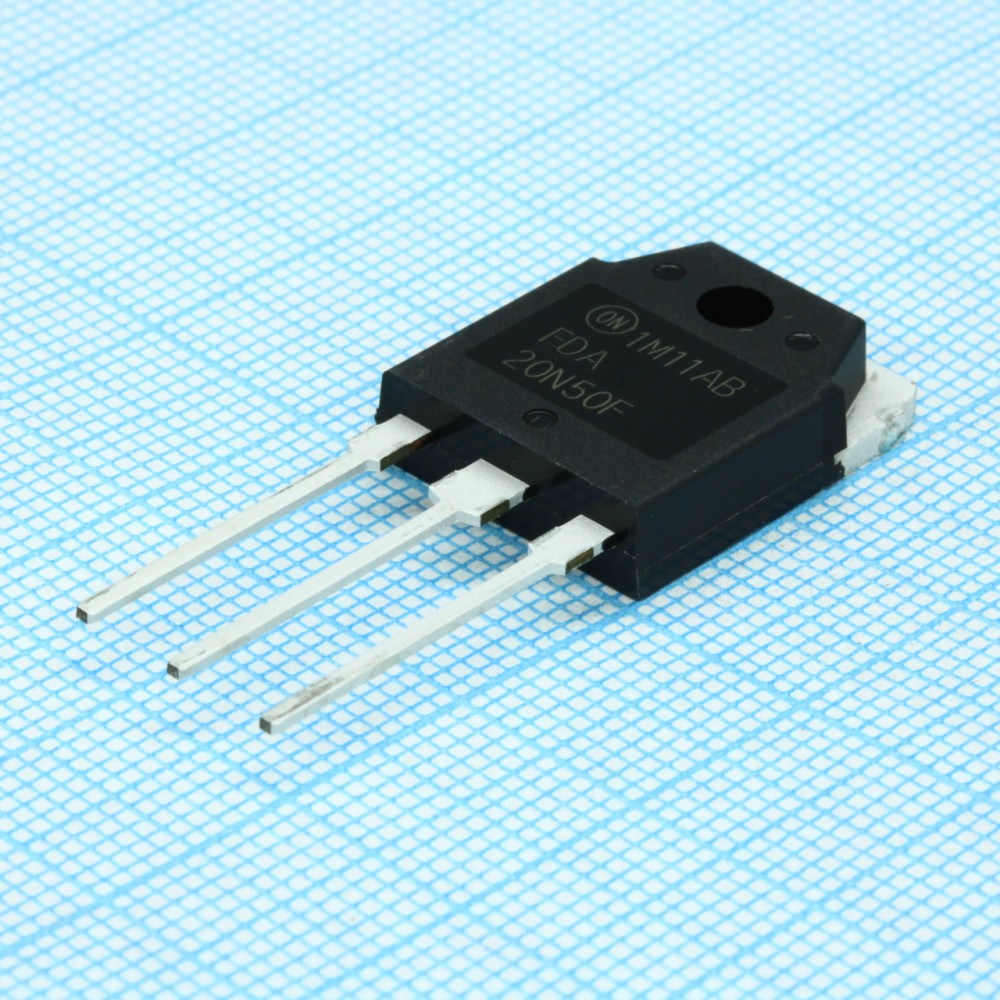

FDA20N50F, Транзистор полевой N-канальный 500В 22А 0.23 Ом, 280Вт

Код товара: 122607

Изображения служат только для ознакомления

Наименование:
FDA20N50F
Производитель:
Описание Eng:
MOSFET N-CH 500V 22A 3-Pin(3+Tab) TO-3PN Rail
Тип упаковки:
Tube (туба)
Нормоупаковка:
30 шт
Корпус:
TO-3P
Напряжение исток-сток макс.:
500В
Ток стока макс.:
22A
Сопротивление открытого канала:
260 мОм
Мощность макс.:
388Вт
Тип транзистора:
N-канал

Технические параметры

Напряжение исток-сток макс.

500В

Ток стока макс.

22A

Сопротивление открытого канала

260 мОм

Мощность макс.

388Вт

Тип транзистора

N-канал

Пороговое напряжение включения макс.

Заряд затвора

65нКл

Входная емкость

3390пФ

Тип монтажа

Through Hole

Корпус

TO-3P

Вес брутто

7.15 г.

Описание FDA20N50F

N-Channel 500V 22A (Tc) 388W (Tc) Through Hole TO-3PN

Максимальная рабочая температура+150 °C
Максимальный непрерывный ток стока22 А
Тип корпусаTO-3PN
Максимальное рассеяние мощности388 Вт
Тип монтажаМонтаж на плату в отверстия
Ширина5мм
Высота20.1мм
Размеры15.8 x 5 x 20.1мм
Материал транзистораКремний
Количество элементов на ИС1
Длина15.8мм
Transistor ConfigurationОдинарный
Типичное время задержки включения45 ns
ПроизводительON Semiconductor
Типичное время задержки выключения100 нс
СерияUniFET
Минимальная рабочая температура-55 °C
Minimum Gate Threshold Voltage3V
Максимальное сопротивление сток-исток260 мΩ
Максимальное напряжение сток-исток500 V
Число контактов2
КатегорияВысокое напряжение
Типичный заряд затвора при Vgs50 nC @ 10 V
Номер каналаПоднятие
Типичная входная емкость при Vds2550 pF @ 25 V
Тип каналаN
Максимальное напряжение затвор-исток-30 V, +30 V
Вес, г6.5

Документы и сертификаты

Документация и Datasheet
