STM32F100CBT6

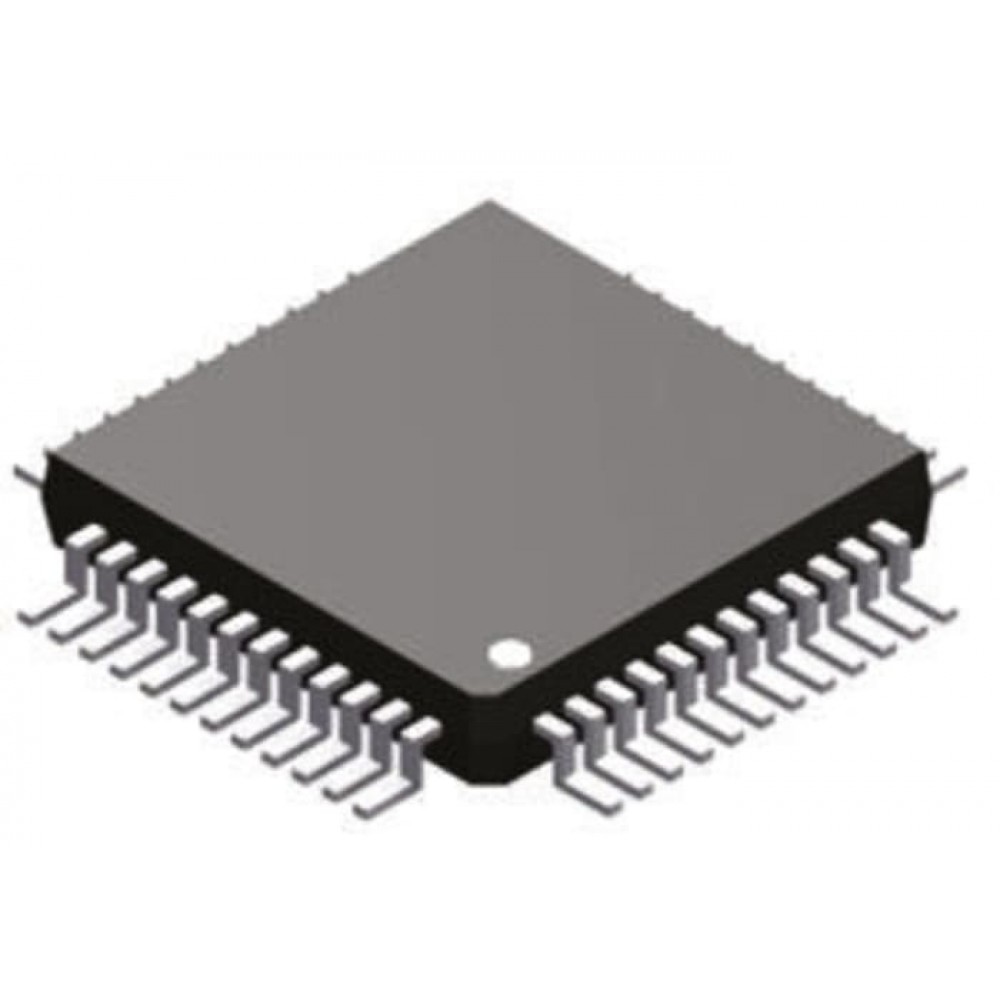

Изображения служат только для ознакомления.
См. документацию товара
Описание STM32F100CBT6
STM32F100 Value Line Series Microcontrollers, STMicroelectronics The STM32F100 Value line is based on the ARM Cortex™ M3 MCU incorporating 24 MHz CPU with motor control and CEC functions. The STM32 family ARM Cortex-M3 32 bit Flash microcontrollers product range operates low power, low voltage and combine high performance with real time capabilities. They are pin to pin and software compatible.
STMicroelectronics Advanced ARM 32-bit processor low and medium density value line with up to 512 KB Flash, timers, ADC, DAC and comm interface also available in different packages. ST’s STM32F100 microcontroller family is suitable in a wide area such as application control and user interfaces; medical and handheld equipment; PC and gaming peripherals; GPS platforms and industrial applications.
| Brand | STMicroelectronics |
|---|---|
| Наименование семейства | STM32F |
| Тип корпуса | LQFP |
| Тип монтажа | Поверхностный монтаж |
| Число контактов | 48 |
| Сердечник устройства | ARM Cortex M3 |
| Ширина шины данных | 32бит |
| Емкость памяти программ | 128 кБ |
| Максимальная частота | 24МГц |
| Емкость RAM | 8 кБ |
| USB каналы | 0 |
| Количество устройств ШИМ | 7 |
| Количество каналов SPI | 2 |
| Типичное рабочее напряжение питания | 2 → 3,6 В |
| Минимальная рабочая температура | -40 °C |
| Дискретность таймера | 16бит |
| Высота | 1.45мм |
| Количество каналов LIN | 0 |
| Количество каналов USART | 3 |
| Таймеры | 11 x 16-разрядный |
| Размеры | 7.2 x 7.2 x 1.45мм |
| Тип памяти программ | Флэш-память |
| Количество каналов UART | 0 |
| Количество каналов Ethernet | 0 |
| Количество таймеров | 11 |
| Количество каналов I2C | 2 |
| Количество каналов PCI | 0 |
| Структура системы команд | RISC |
| Количество каналов CAN | 0 |
| Количество устройств АЦП | 1 |
| Максимальная рабочая температура | +85 °C |
| Длина | 7.2мм |
| АЦП | 1 (10 x 12 бит) |
| Ширина | 7.2мм |
| Широтно-импульсная модуляция | 3(16 бит), 3(4 x 16 бит), 6 x 16 бит |
