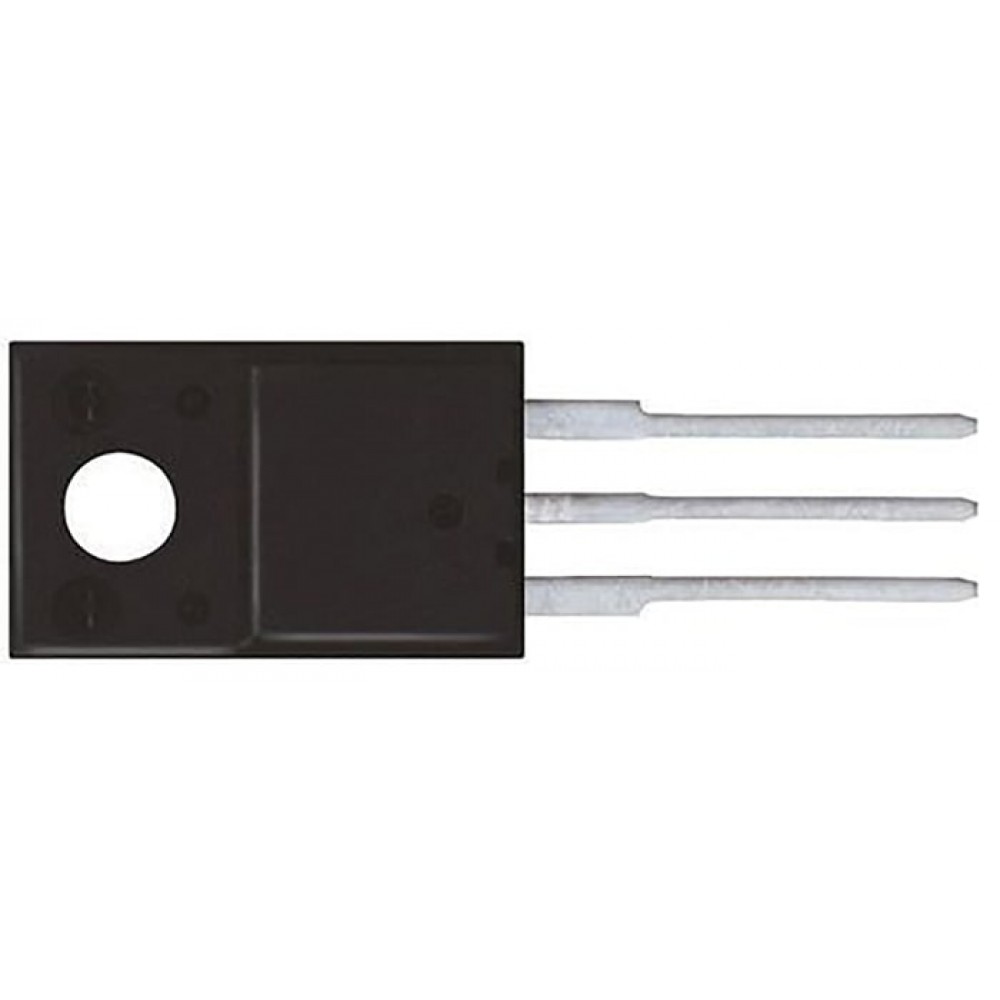

NJM7909FA
Изображения служат только для ознакомления.
См. документацию товара
Описание NJM7909FA
NJM79xx, 1.5A Voltage Regulators, New Japan Radio The New Japan Radio NJM79xx Family of linear voltage regulators covers a range of negative voltage regulation. This series has fixed output voltages from -3 V up to -15 V. The NJM79 range features the internal short circuit current limiting and also the thermal overload protection making them a robust Integrated circuit (IC). Applications include on card regulation or where a negative voltage level with a small current output is needed. There are no external devices required for operation although these devices can be used with external devices to obtain adjustable output voltages and current.
| Brand | New Japan Radio |
|---|---|
| Максимальный ток на выходе | 1.5A |
| Тип регулятора | Линейное напряжение |
| Количество выходов | 1 |
| Выходное напряжение | -9 В |
| Стабильность вых. напряжения при изменении вход. напряжения | 90 мВ |
| Стабильность вых. напряжения при изменении нагрузки | 120 мВ |
| Тип монтажа | Монтаж на плату в отверстия |
| Полярность | Негативный |
| Ток в рабочей точке | 2.2mA |
| Тип корпуса | TO-220F |
| Число контактов | 3 |
| Тип выхода | Фиксированный |
| Номинальная мощность | 16W |
| Размеры | 10 x 4.7 x 9.5мм |
| Высота | 9.5мм |
| Минимальная рабочая температура | -40 °C |
| Максимальная рабочая температура | +85 °C |
| Длина | 10мм |
| Максимальное входное напряжение | -35 В |
| Ширина | 4.7мм |
