PIC16LF877A-I/P

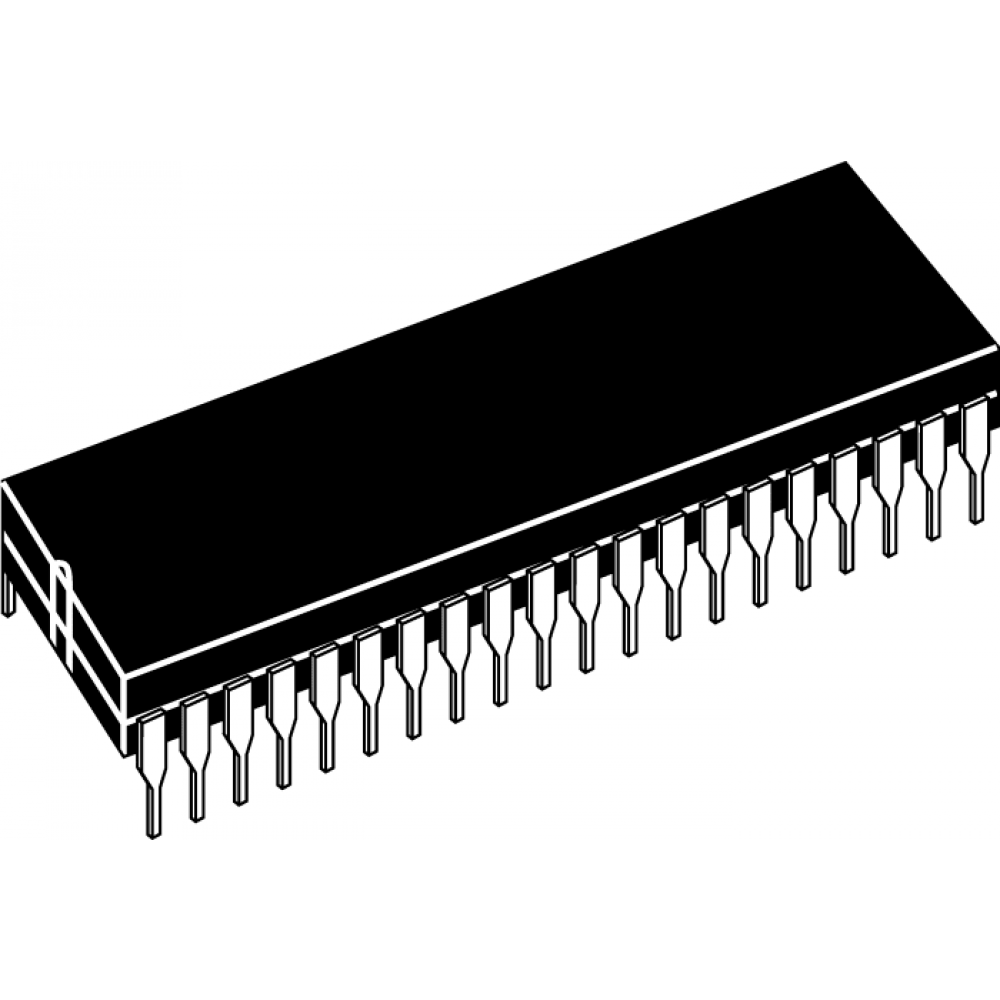

Изображения служат только для ознакомления.
См. документацию товара
Описание PIC16LF877A-I/P
PIC16F873/874/876/877 8-Bit Flash Microcontrollers The PIC16F range of microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications.
The PIC16F873/874/876/877 family of microcontrollers is based upon Microchip’s Mid-Range core with an 8 level deep hardware stack and 35 instructions. These MCUs provide up to 5 MIPS, 3.5 Kbytes program memory, 128 bytes RAM and EEPROM of 64 bytes.
| Brand | Microchip |
|---|---|
| Наименование семейства | PIC16F |
| Тип корпуса | PDIP |
| Тип монтажа | Монтаж на плату в отверстия |
| Число контактов | 40 |
| Сердечник устройства | PIC |
| Ширина шины данных | 8бит |
| Емкость памяти программ | 14,3 кБ, 256 Б |
| Максимальная частота | 20МГц |
| Емкость RAM | 368 Б |
| USB каналы | 0 |
| Количество устройств ШИМ | 2 |
| Количество каналов SPI | 1 |
| Типичное рабочее напряжение питания | 2 → 5,5 В |
| Минимальная рабочая температура | -40 °C |
| Дискретность таймера | 8 bit, 16 bit |
| Высота | 4.06мм |
| Количество каналов LIN | 0 |
| Количество каналов USART | 1 |
| Таймеры | 1 x 16-разрядный, 2 x 8-разрядный |
| Размеры | 52.45 x 14.22 x 4.06мм |
| Тип памяти программ | Флэш-память |
| Количество каналов CAN | 0 |
| Количество устройств АЦП | 1 |
| Максимальная рабочая температура | +85 °C |
| Количество каналов UART | 0 |
| Количество каналов Ethernet | 0 |
| Количество таймеров | 3 |
| Количество каналов I2C | 1 |
| Количество каналов PCI | 0 |
| Структура системы команд | RISC |
| Длина | 52.45мм |
| АЦП | 8 x 10 бит |
| Ширина | 14.22мм |
| Широтно-импульсная модуляция | 2(10 бит) (CCP) |
