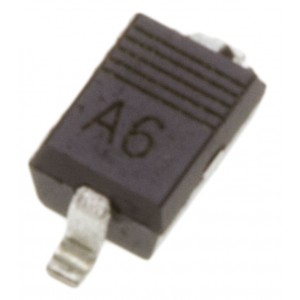

BAS316
Изображения служат только для ознакомления.
См. документацию товара
Описание BAS316
Nexperia BAS16 Switching Diodes The Nexperia BAS16 series of high-speed switching diodes are designed for general purpose switching applications which may require high-speed. They are also AEC-Q101 qualified and therefore suitable for automotive use.
The BAS16 devices are all in surface mounted (SMD) plastic packages, with different package options available.
Features:
Low leakage current
Low capacitance
High switching speed
What is their switching speed?
trr ≤ 4 ns
What is their repetitive peak reverse voltage?
VRRM ≤ 100 V
Versions Available (with package type):
BAS16 - SOT23 (TO-236AB)
BAS16H - SOD123F
BAS16J - SOD323F (SC-90)
BAS16L - SOD882
BAS16T - SOT416 (SC-75)
BAS16VV - SOT666
BAS16VY - SOT363 (SC-88)
BAS16W - SOT323 (SC-70)
BAS316 - SOD323 (SC-76)
BAS516 - SOD523 (SC-79)
| Brand | Nexperia |
|---|---|
| Тип монтажа | Поверхностный монтаж |
| Тип корпуса | SOD-323 |
| Максимальный непрерывный прямой ток | 250mA |
| Пиковое обратное повторяющееся напряжение | 100V |
| Конфигурация диода | Одинарный |
| Тип выпрямителя | Коммутация |
| Тип диода | Кремниевое соединение |
| Число контактов | 2 |
| Максимальное падение прямого напряжения | 1.25V |
| Количество элементов на ИС | 1 |
| Диодная технология | Кремниевое соединение |
| Пиковое время обратного восстановления | 4нс |
| Пиковый неповторяющийся прямой ток перегрузки | 4A |
