PIC16F677-I/SS

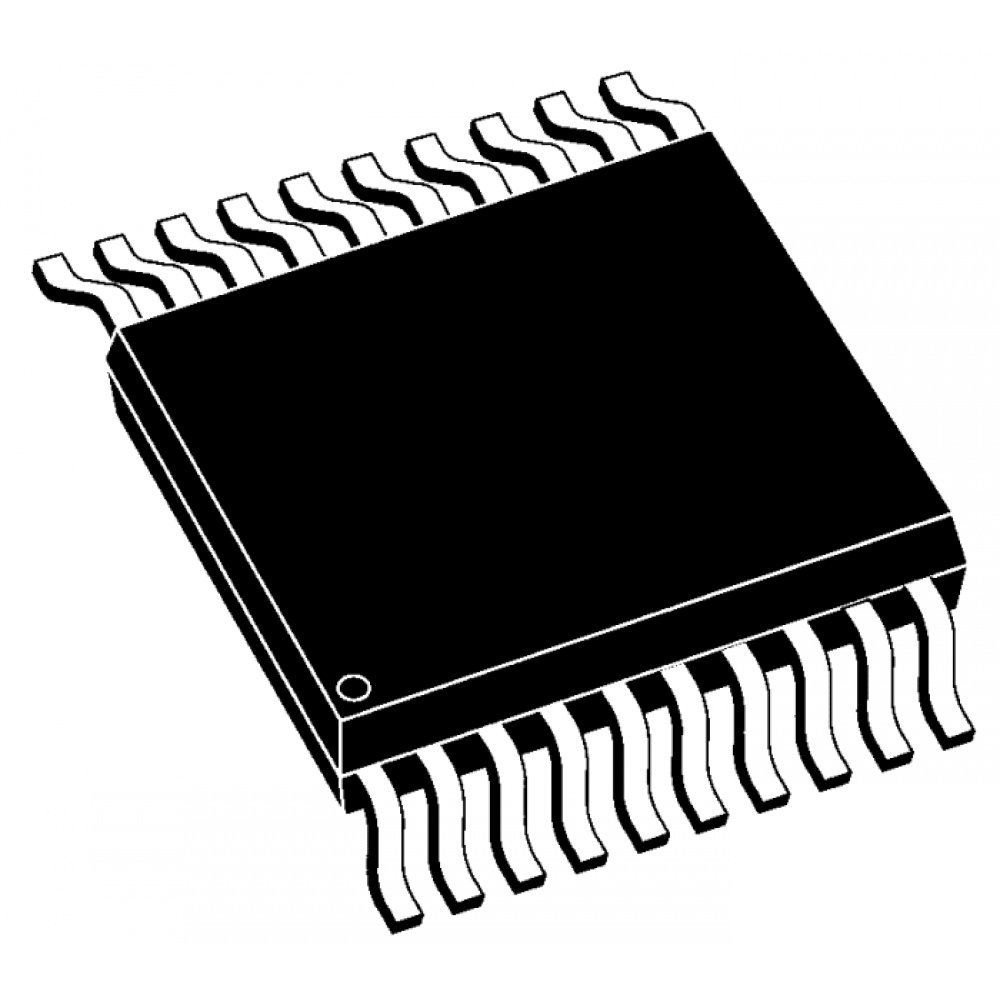

Изображения служат только для ознакомления.
См. документацию товара
Описание PIC16F677-I/SS
PIC16F631/677/685/687/689/690 8-Bit Flash Microcontrollers The PIC16F range of microcontrollers from Microchip are 8-bit MCUs that incorporate Microchip’s PIC® architecture into a variety of pin and package options, from space efficient 14-pin devices to feature-rich 64-pin devices. Devices with Baseline, Mid-Range or Enhanced Mid-Range architecture are available with numerous different peripheral combinations, giving designers flexibility and choice for their applications.
The PIC16F631/677/685/687/689/690 family of microcontrollers is based upon Microchip’s Mid-range core with an 8 level deep hardware stack and 35 instructions. These MCUs provide up to 5 MIPS, up to 7 Kbytes program memory, up to 256 bytes RAM and Data EEPROM of up to 256 bytes. On board is a configurable oscillator factory calibrated to ±1% accuracy.
| Brand | Microchip |
|---|---|
| Наименование семейства | PIC16F |
| Тип корпуса | SSOP |
| Тип монтажа | Поверхностный монтаж |
| Число контактов | 20 |
| Сердечник устройства | PIC |
| Ширина шины данных | 8бит |
| Емкость памяти программ | 2048 слов |
| Максимальная частота | 20МГц |
| Емкость RAM | 128 Б |
| USB каналы | 0 |
| Количество каналов SPI | 1 |
| Типичное рабочее напряжение питания | 2 → 5,5 В |
| Максимальное количество каналов Ethernet | 0 |
| Минимальная рабочая температура | -40 °C |
| Дискретность таймера | 8 bit, 16 bit |
| Высота | 1.85мм |
| Количество каналов LIN | 0 |
| Количество каналов USART | 0 |
| Таймеры | 1 x 16-разрядный, 1 x 8-разрядный |
| Размеры | 7.5 x 5.6 x 1.85мм |
| Тип памяти программ | Флэш-память |
| Количество каналов UART | 0 |
| Количество каналов Ethernet | 0 |
| Количество устройств АЦП | 1 |
| Максимальная рабочая температура | +85 °C |
| Длина | 7.5мм |
| АЦП | 12 x 10 бит |
| Ширина | 5.6мм |
| Количество таймеров | 2 |
| Количество каналов I2C | 1 |
| Количество каналов PCI | 0 |
| Структура системы команд | RISC |
| Количество каналов CAN | 0 |
