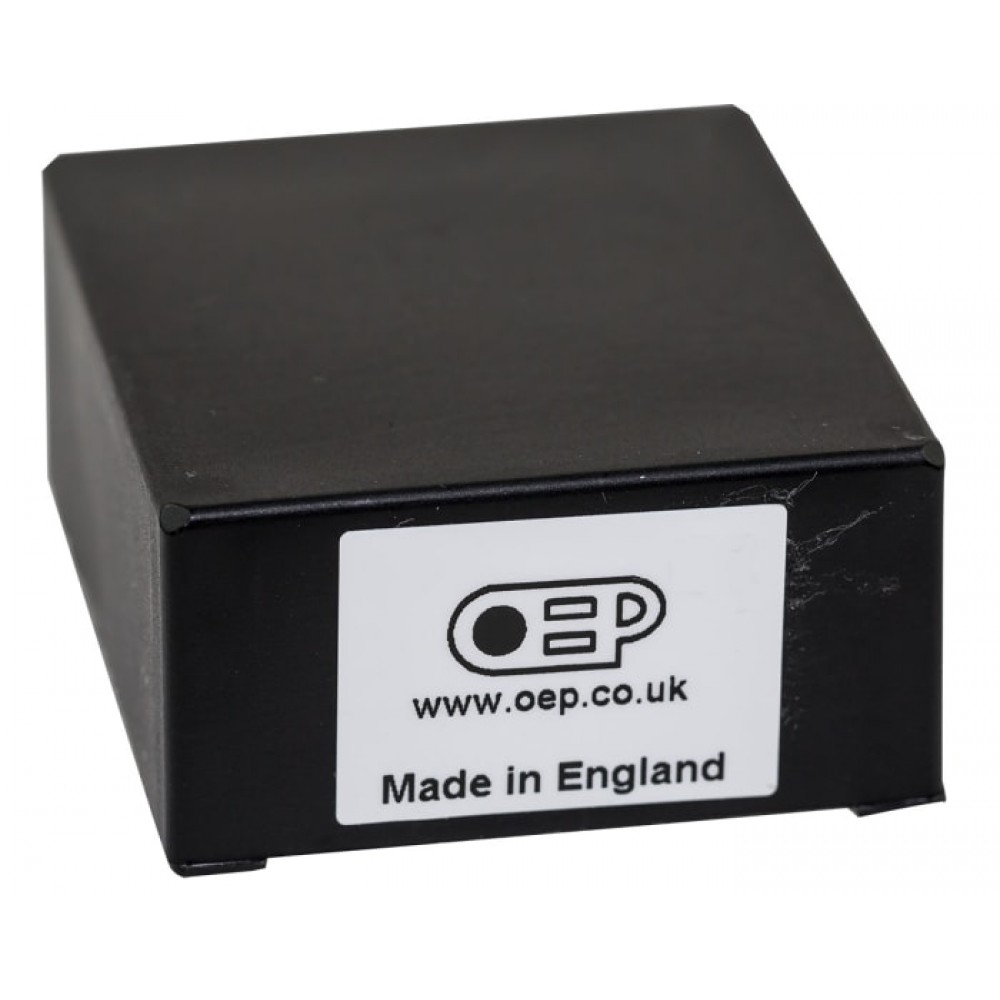

CUI30A02E
Изображения служат только для ознакомления.
См. документацию товара
Описание CUI30A02E
OEP CUI30 Series Audio Output Transformers CUI30 pro audio transformers from OEP feature a low profile, encapsulated construction. Suitable for PCB mounting, these transformers can be used as line output transformers or isolating transformers.
CUI30A02E (123-7238) has been designed for 70 Ω and 600 Ω applications and CUI30A04E (123-7239) is for use in 150 Ω and 600 Ω applications.
| Brand | OEP |
|---|---|
| Первичный импеданс | 280 (Series) Ω, 70 (Parallel) Ω |
| Вторичный импеданс | 2.4 (Series) kΩ, 600 (Parallel) Ω |
| Cопротивление пост. току первичной обмотки | 3.13 + 3.13Ом |
| Номинальная мощность | 2W |
| Вторичное сопротивление пост. току | 20.8 + 20.8Ом |
| Размеры | 53.4 x 44.4 x 22.5мм |
| Тип монтажа | Монтаж на плату в отверстия |
| Тип оконцовки | Контакт PC |
| Вес | 185г |
| Глубина | 22.5мм |
| Длина | 53.4мм |
| Ширина | 44.4мм |
| Напряжение изоляции | 500V |
| Тип сердечника | Отделанный слоистым пластиком |
| Максимальная температура | +70°C |
| Конструкция | Инкапсулированный |
| Минимальная температура | -20°C |
| Коэффициент трансформации | 1 + 1:2.7 + 2.7 |
| Минимальная рабочая частота | 20Гц |
| Максимальная рабочая частота | 20кГц |
| Страна происхождения | GB |
