ГЕРКОНОВЫЕ РЕЛЕ ФИРМЫ "MEDER ELECTRONIC" В КОРПУСЕ SIL

Сайт производителя: www.meder.com

Основные параметры:

Рабочая температура:

-20°C...+70°C

Система обозначений:

SIL

Тип корпуса

Напряжение обмотки, В

Количество контактов

Тип коммутации

A - Замыкание

Тип контакта

Схема включения

см. схемы реле

Опция

см. табл. опции

Высокоомная обмотка

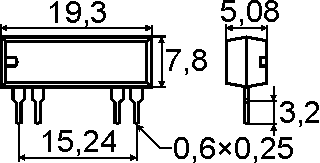

Габаритные чертежи корпусов (размеры в мм):

Характеристики контактов:

Тип контакта	31	71	72	75	81	84
Максимальная мощность, Вт	50	10	20	10	5	10
Максимальное коммутируемое напряжение, В	1000	200	200	1000	90	400
Максимальный коммутируемый ток, В	2,0	0,5	1,0	0,5	0,5	0,5
Статическое сопротивление контакта макс., мOм	80	150	150	200	200	150
Сопротивление между контактами мин., Ом	10¹⁰	10¹⁰	10¹²	10¹⁰	10⁹	10¹¹
Время срабатывания макс., мс	1,2	0,5	0,5	0,5	0,5	2,0
Время возврата макс., мс	1,0	0,1	0,1	0,1	0,1	0,1
Срок службы, переключений ×10⁶	500	1000	1000	500	100	200

Технические характеристики реле:

Контакт	Тип контакта	Схема включения	Номинальное напряжение, В	Сопротивление обмотки ±10%, Ом	Напряжение срабатывания, В	Напряжение размыкания, В	Максимально-допустимое напряжение, В
1А	71 72 75 84	71/72/73	5	500 (200)	3,5	0,75	23,0
			12	1000	8,4	1,8	33,0
			15	2000	10,5	2,2	47,0
			24	2000	16,8	3,6	47,0
1А	71 72	71/72	5HR*	1000	3,5	0,75	33,0
1А	71 72	71/72	12HR	2000	8,4	1,8	47,0

       В скобках указано значение для контактов 31, 75 и 84.
       HR* - Высокоомная обмотка.

       Расшифровка опций реле:

73 схема отличается улучшеной изоляцией (напряжение на пробой 4 кВ).

Схемы реле:

SIL12-1A72-71L
