СЕРИИ AS

Применение:
  • обратная связь с токовой развязкой в импульсных источниках питания
  • контроль номинальных и перегрузочных токов двигателей
  • системы управления местным освещением
  • датчики тока в ультразвуковых сонарных системах высокого разрешения
  • изолированные датчики тока с мостовым выпрямителем


  • Характеристики датчиков AS100 – AS332:
  •   закрытое исполнение корпуса для оптимального монтажа на печатную плату
  •   диапазон рабочих частот: 20 кГц...200 кГц
  •   нагрузка по току в первичной цепи: до 15 А
  •   напряжение изоляции между первичной и вторичной обмотками: до 2500 В
  •   соответствие нормам VDE
  •   оптимальная мощность в данном токовом и частотном диапазоне
  •   низкая стоимость


  • Электрические параметры при 25 °С

    Наименование Коэффициент трансформации Мин. индуктивность вторичной обмотки
    Lsec, мГн.
    Макс. сопротивление вторичной обмотки
    постоянному току,
    DCRsec, Oм
    Номинальное
    нагрузочное
    сопротивление, Ом
    Макс. ток
    вторичной обмотки
    Isec, мА
    Макс. напряжение во вторичной обмотке
    с учетом частоты
    сигнала, В*мкс
    Схема
    AS-100
    AS-101
    AS-102
    AS-103
    AS-104
    AS-105
    1:50
    1:100
    1:200
    1:300
    1:500
    1:750
    6
    25
    100
    250
    700
    1682
    0.6
    1.1
    4.5
    10.0
    25.0
    43.0
    50
    100
    200
    300
    500
    750
    300
    150
    75
    50
    30
    40
    175
    350
    700
    900
    1500
    3750
    AS-110
    AS-111
    AS-112
    AS-113
    AS-114
    AS-115
    1:50CT
    1:100CT
    1:200CT
    1:300CT
    1:500CT
    1:750CT
    6
    25
    100
    250
    700
    1682
    0.3 / 0.3
    0.55 / 0.55
    2.25 / 2.25
    5.0 / 5.0
    12.5 / 12.5
    21.5 / 21.5
    25 + 25
    50 + 50
    100 + 100
    150 + 150
    250 + 250
    375 + 375
    300
    150
    75
    50
    30
    40
    175
    350
    700
    900
    1500
    3750

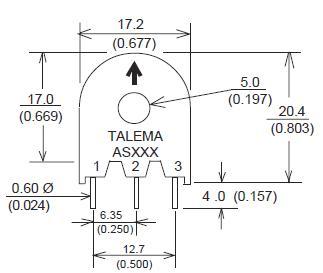

    Габаритные размеры:




    Электрические параметры при 25 °С

    Наименование Коэффициент трансформации Мин.
    индуктив-
    ность

    вторичной обмотки
    Lsec, мГн.
    Макс. сопротивление
    вторичной обмотки
    постоянному
    току, DCRsec,
    Номинальное
    нагрузочное
    сопротивление, Ом
    Макс. ток
    вторичной
    обмотки Isec, мА
    Макс. напряжение во вторичной обмотке
    с учетом частоты
    сигнала, В*мкс
    Схема
    Тип 2 Тип 2
    AS-200
    AS-201
    AS-202
    AS-300
    AS-301
    AS-302
    1:50
    1:100
    1:200
    5
    20
    80
    0.65
    1.30
    4.50
    50
    100
    200
    300
    150
    75
    175
    350
    700
    AS-210
    AS-211
    AS-212
    AS-310
    AS-311
    AS-312
    1:50CT
    1:100CT
    1:200CT
    5
    20
    80
    0.65
    1.30
    4.50
    25 + 25
    50 + 50
    100 + 100
    300
    150
    75
    175
    350
    700
      AS-320
    AS-321
    AS-322
    1:50
    1:100
    1:200
    5
    20
    80
    0.65
    1.30
    4.50
    50
    100
    200
    300
    150
    75
    175
    350
    700
      AS-330
    AS-331
    AS-332
    1:50CT
    1:100CT
    1:200CT
    5
    20
    80
    0.65
    1.30
    4.50
    25 + 25
    50 + 50
    100 + 100
    300
    150
    75
    175
    350
    700

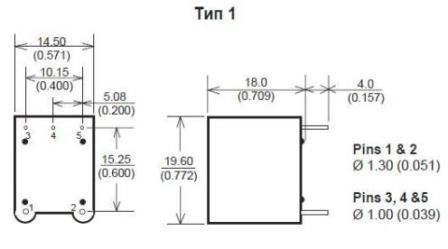

    Габаритные размеры:



    Характериcтики датчиков AS-400...AS-407:
  • Соответствует условиям IEC 950 и нормам VDO UL94-VO, учитывая материалы
  • Диапазон рабочих частот: 20 кГц...200 кГц
  • Диапазон рабочих температур: -40 °...+120 °C
  • Напряжение изоляции между обмотками до 4000 В АС
  • Диапазон контролируемого тока: до 80 А


  • Электрические параметры при 25 °С

    Наименование Коэффициент трансформации Ток в первичной обмотке, А Макс. напряжение во вторичной обмотке с учетом частоты сигнала, В*мкс Применение Схема Case Тип корпуса Габаритные размеры, мм
    C D E F G H I Отв.
    AS-400
    AS-401
    AS-402
    1:100
    1:100
    1:100
    1
    2
    5
    350
    550
    1500
    ИИП
    ИИП
    ИИП
    A
    A
    B
    17.8
    23.0
    32.5
    12.8
    15.5
    18.0
    20.0
    25.0
    35.5
    10.0
    12.5
    15.0
    5.0
    10.0
    12.5
    15.0
    20.0
    -
    5.0
    5.0
    -
    -
    -
    -
    AS-403
    1:100
    10
    1500
    ИИП
    A
    32.0
    20.5
    35.0
    17.5
    12.5
    27.5
    7.5
    -
    AS-404
    AS-405
    AS-406
    AS-407
    1:100
    1:500
    1:500
    1:500
    50
    50
    65
    80
    1500
    2700
    4200
    7500
    ИИП
    ИИП
    ИИП
    ИИП
    B
    A
    A
    B
    32.5
    23.0
    27.0
    32.5
    18.0
    15.5
    18.0
    18.0
    35.5
    25.0
    30.0
    35.5
    15.0
    12.5
    15.0
    15.0
    12.5
    10.0
    12.5
    12.5
    -
    20.0
    22.5
    -
    -
    5.0
    5.0
    -
    Ø8
    Ø5
    Ø5
    Ø 8

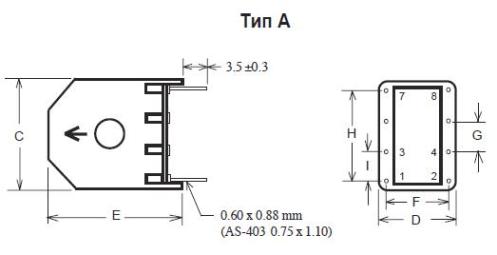

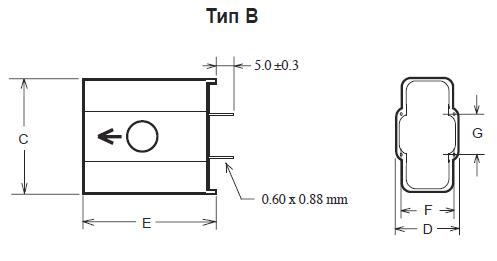

    Габаритные размеры:


    Более подробную информацию о серии AS вы можете посмотреть в файле PDF
